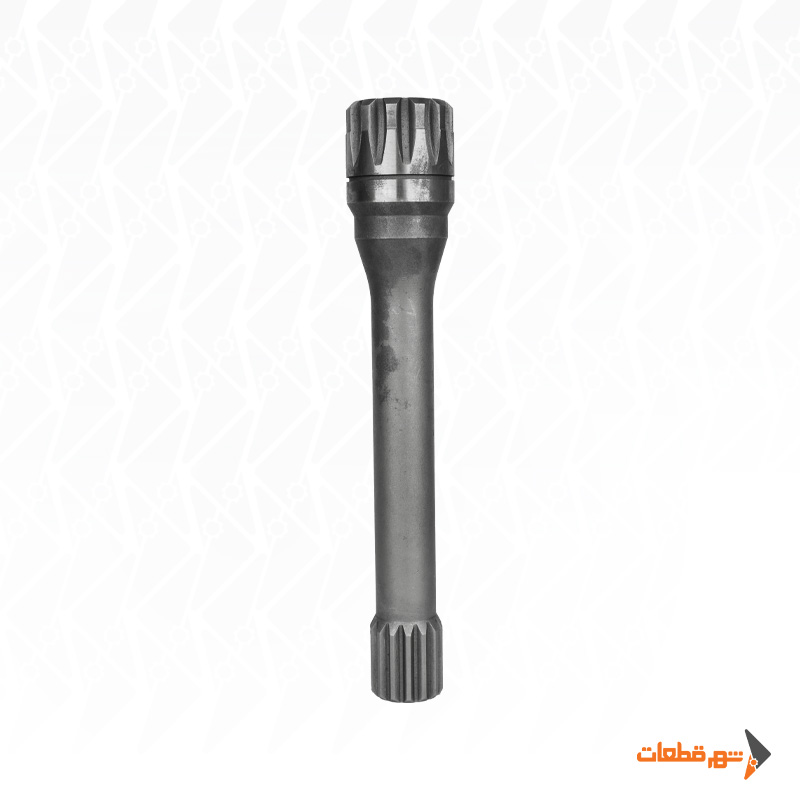

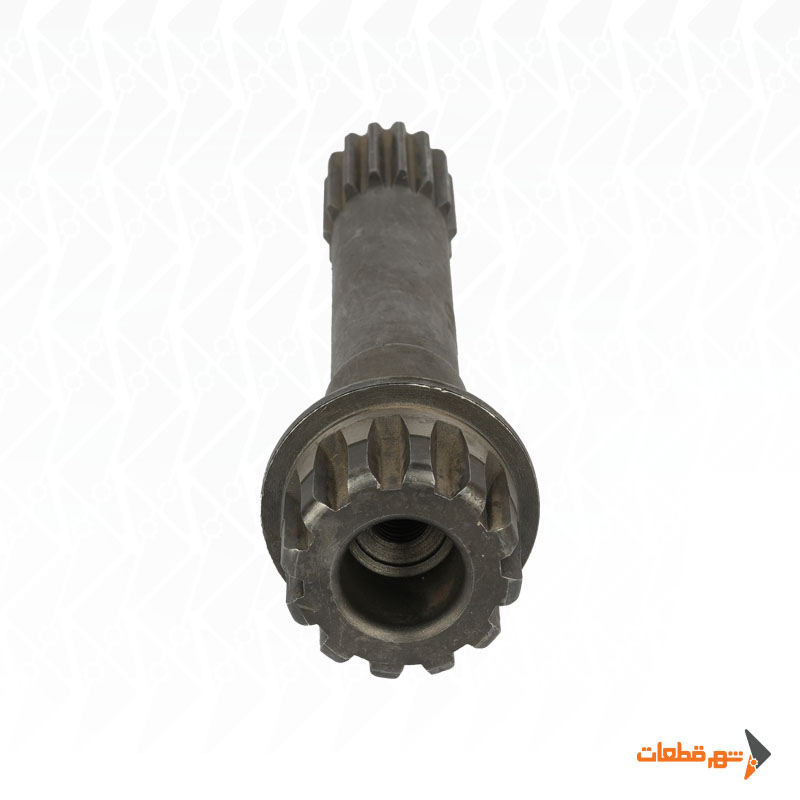

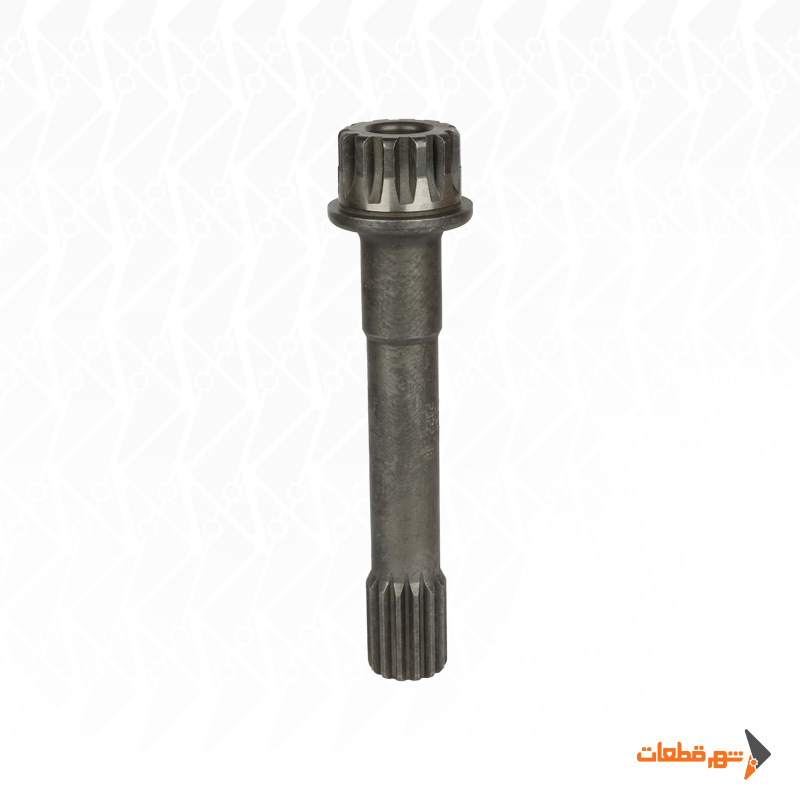

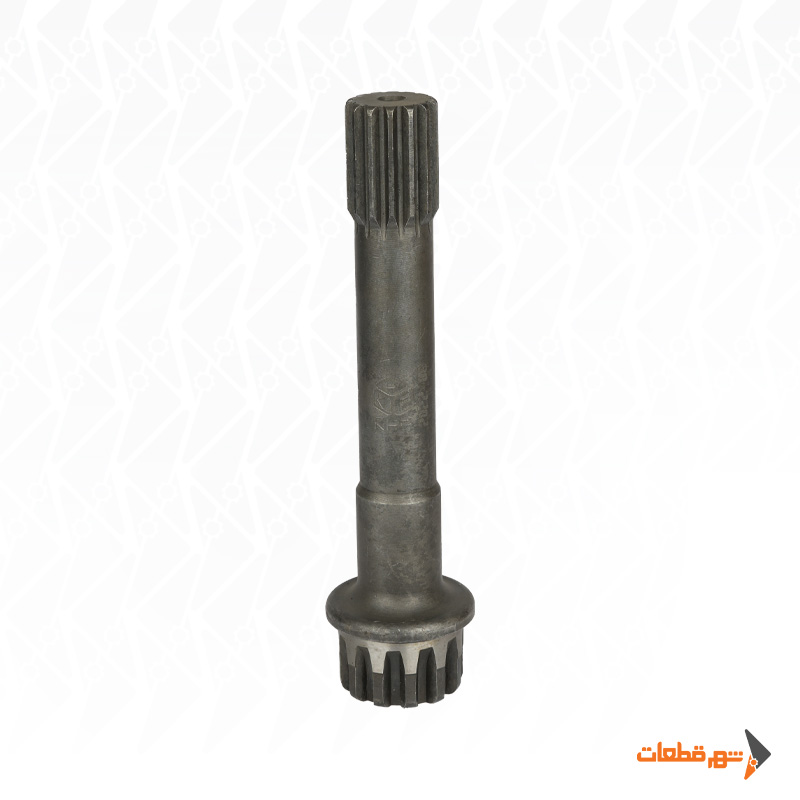

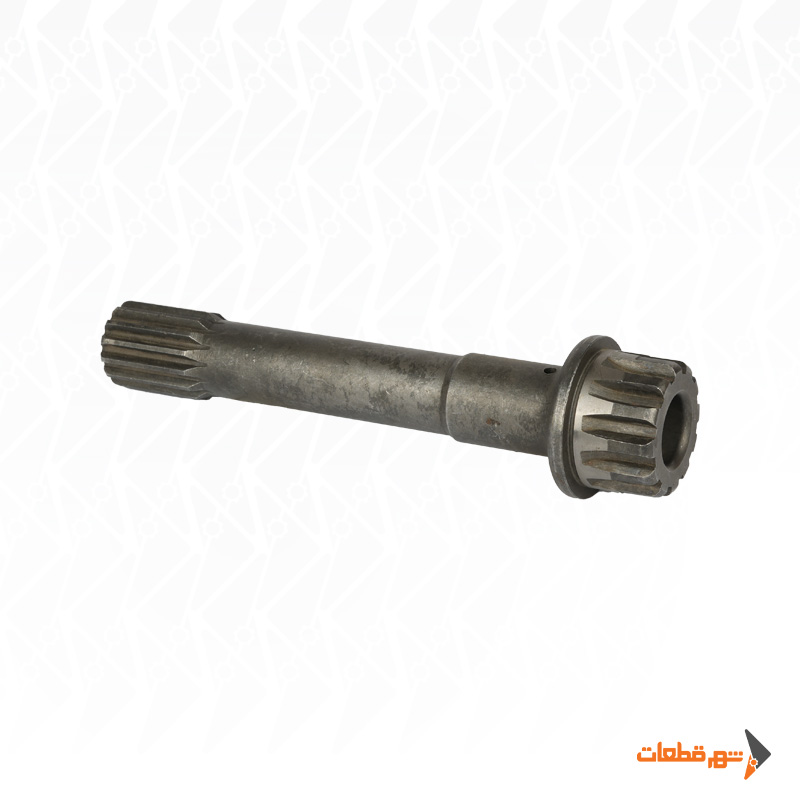

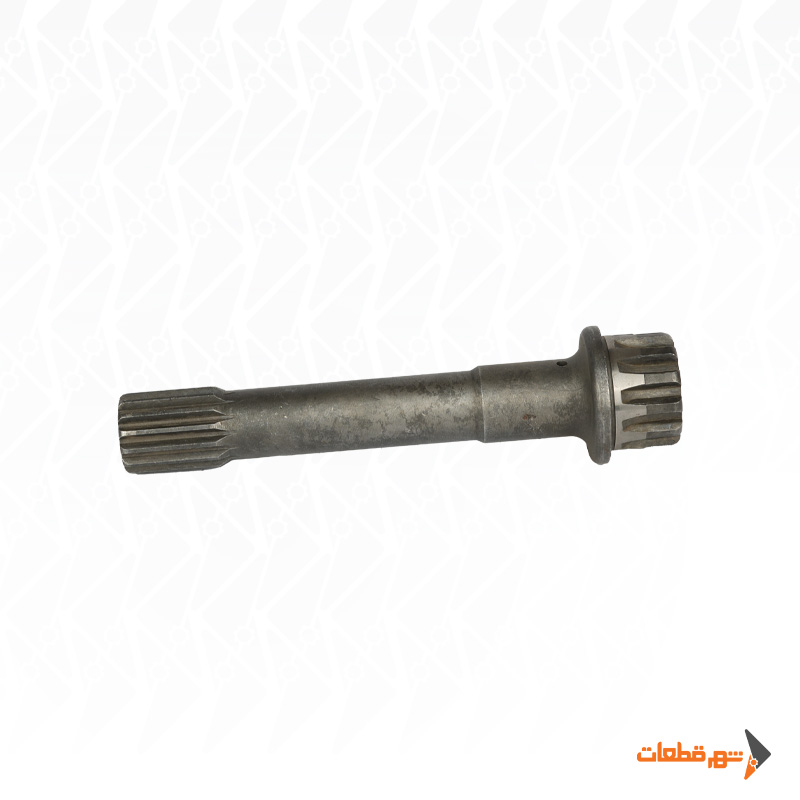

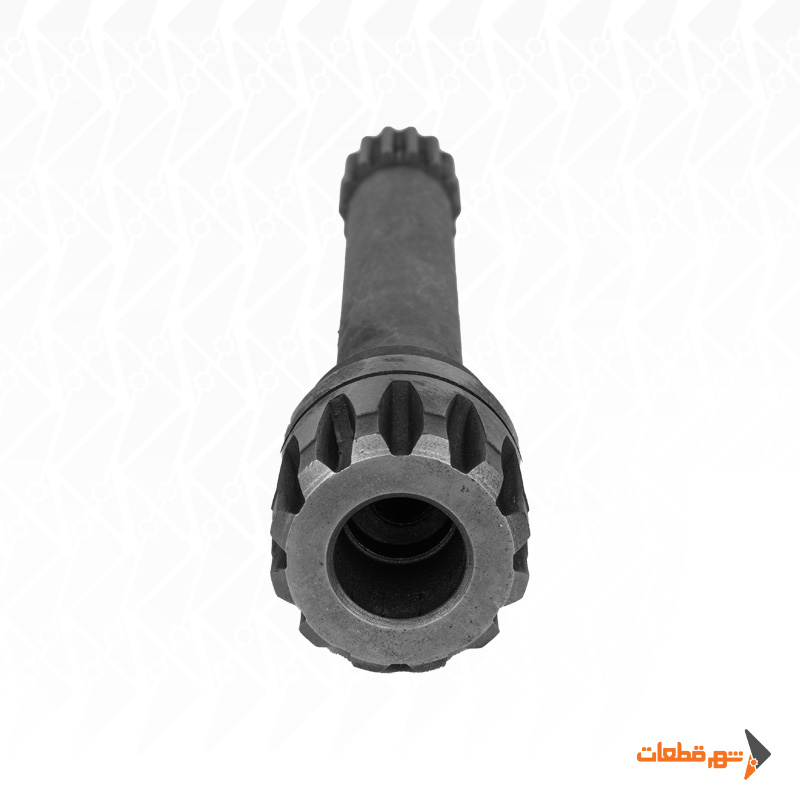

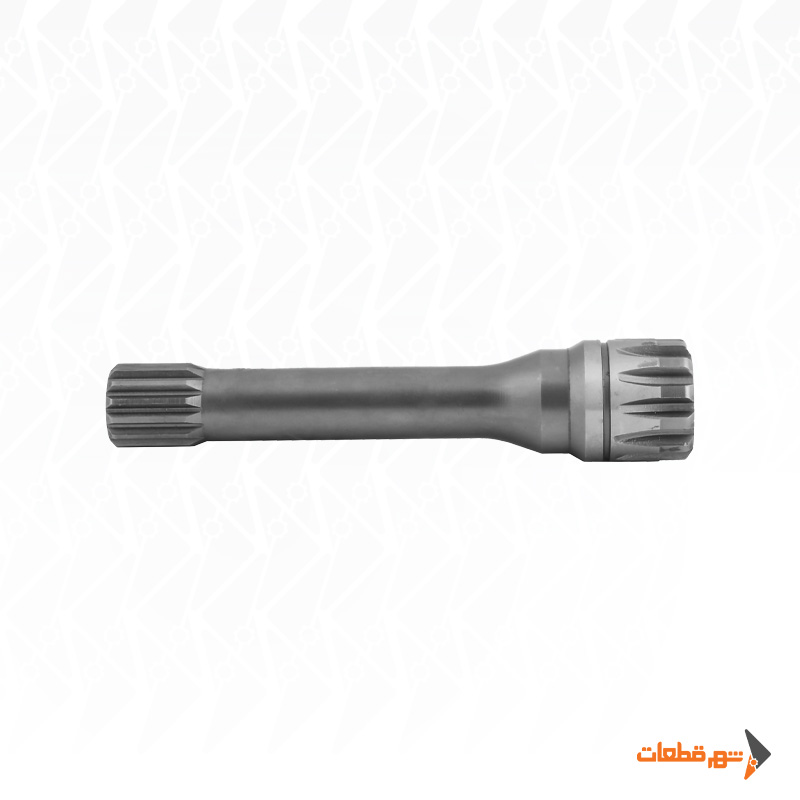

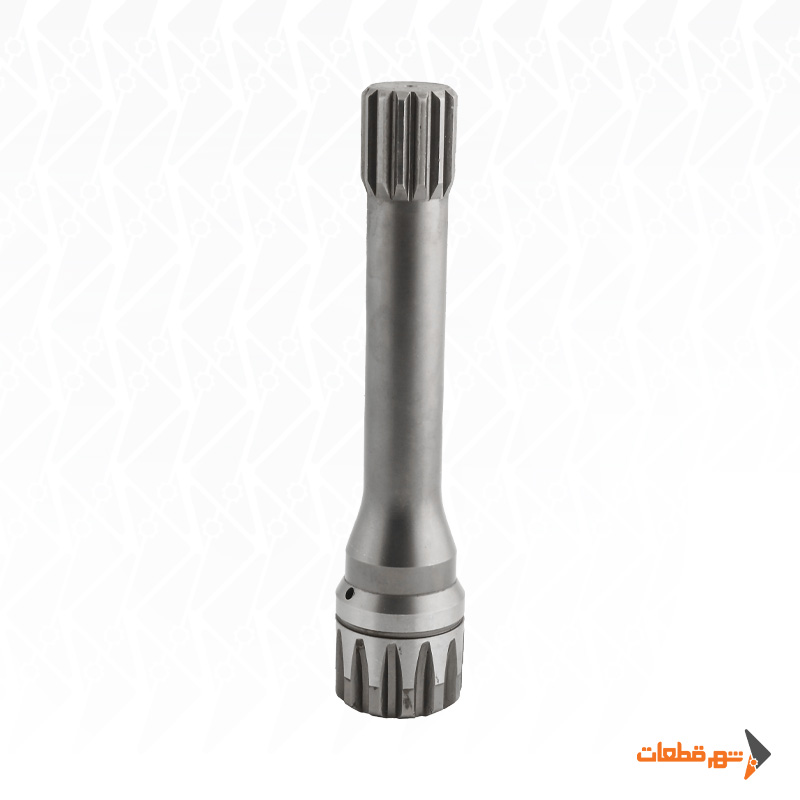

شافت PTO ایویکو یک قطعه فولادی در مجموعه Power Take-Off است که برای انتقال حرکت دورانی و گشتاور از PTO به پمپ هیدرولیک، گاردان یا سایر تجهیزات جانبی خودروهای سنگین IVECO استفاده می‌شود.
محصول SH16-62536A باید بر اساس مدل واقعی PTO و گیربکس انتخاب شود. خانواده خودروهای ایویکو با گیربکس‌ها و PTOهای متفاوت عرضه شده‌اند و به همین دلیل تنها عبارت «شافت PTO ایویکو» برای مشخص کردن تعداد خار، قطر یا فرم خروجی کافی نیست.
در مستندات رسمی IVECO، بعضی PTOهای گیربکسی Daily دارای خروجی 21 ISO 14 Splined Shaft و فلنج چهارپیچ UNI برای اتصال مستقیم پمپ هستند؛ اما IVECO برای گیربکس‌های مختلف Ratio و ظرفیت Torque متفاوتی تعریف کرده است. بنابراین این مشخصات فقط زمانی برای شافت هیتکس قابل استفاده خواهند بود که مدل PTO نصب‌شده روی خودرو با همان خانواده تطبیق داشته باشد.
مشخصات فنی شافت PTO ایویکو
| مشخصه فنی | مقدار / توضیح |
|---|---|
| نام محصول | شافت PTO ایویکو |
| کد محصول شهر قطعات | SH16-62536A |
| نام انگلیسی | IVECO PTO Shaft / Power Take-Off Output Shaft |
| نوع قطعه | شافت انتقال قدرت PTO |
| سیستم مرتبط | Power Take-Off (PTO) |
| خودرو مرتبط | خانواده خودروهای سنگین IVECO |
| جنس شافت | فولاد |
| کاربرد اصلی | انتقال حرکت و گشتاور در مجموعه PTO |
| کاربرد | اتصال PTO به پمپ، گاردان یا تجهیز جانبی |
| نوع انتقال | Mechanical / Rotary Power Transmission |
| محل استفاده | خروجی یا بخش داخلی انتقال قدرت PTO |
| نوع خروجی | وابسته به مدل PTO و گیربکس |
| نوع خار | وابسته به Variant |
| خروجی مرجع برخی PTOهای IVECO | 21 ISO 14 Splined Shaft |
| اتصال مرجع برخی PTOهای IVECO | UNI 4-hole direct pump mounting |
| Keyway | وابسته به Variant |
| جهت دوران | وابسته به PTO و گیربکس |
شافت PTO ایویکو چه کاری انجام می‌دهد؟
شافت PTO وظیفه دارد حرکت دورانی ایجادشده داخل Power Take-Off را به خروجی مجموعه منتقل کند. در خودروهای کاربری ایویکو، این توان می‌تواند برای راه‌اندازی پمپ هیدرولیک کمپرسی، جرثقیل، تجهیزات خدمات شهری یا سایر تجهیزات نصب‌شده روی خودرو استفاده شود.
در ساده‌ترین آرایش، مسیر انتقال قدرت به شکل زیر است:
گیربکس → PTO → شافت PTO → پمپ هیدرولیک
اگر پمپ در فاصله بیشتری نصب شده باشد، گاردان یا کوپلینگ نیز می‌تواند پس از شافت PTO در مسیر انتقال قدرت قرار بگیرد.
چرا فقط عنوان «ایویکو» برای انتخاب شافت کافی نیست؟
IVECO برای خودروهای مختلف خود از گیربکس‌های متفاوت استفاده کرده و مشخصات PTO نیز همراه با گیربکس تغییر می‌کند.
برای نمونه، در اسناد رسمی IVECO Daily سه خانواده گیربکس با مشخصات PTO متفاوت دیده می‌شوند. گیربکس 2835.6 با Ratio حدود 1.00، خانواده 2840.6 / 6AS400 با Ratio حدود 1.04 و 2850.6 با Ratio حدود 0.94 معرفی شده‌اند.
حداکثر Torque مجموعه PTO نیز در این نمونه‌ها یکسان نیست.
بنابراین شافت باید بر اساس گیربکس + مدل PTO + نوع خروجی انتخاب شود، نه فقط بر اساس برند خودرو.
خروجی 21 ISO 14 در PTOهای ایویکو
IVECO در مستندات فنی برخی PTOهای Daily، خروجی را به‌صورت:
21 ISO 14 Splined Shaft
تعریف کرده است.
این PTOها همچنین دارای فلنج برای نصب مستقیم پمپ با اتصال UNI چهارپیچ هستند.
این مشخصه برای شناسایی خانواده بسیار مفید است، اما نباید روی SH16-62536A قطعی درج شود مگر اینکه نمونه HITEX یا PTO نصب‌شده روی خودرو دقیقاً با این ساختار تطبیق داده شود.
تفاوت خروجی PTOها
تمام PTOهای ایویکو خروجی یکسان ندارند. بسته به نوع گیربکس، سازنده PTO و کاربرد خودرو، خروجی می‌تواند Splined، Keyed یا دارای سیستم واسط برای پمپ باشد. به همین دلیل دو شافت که هر دو با عنوان «شافت PTO ایویکو» فروخته می‌شوند ممکن است از نظر تعداد خار، قطر یا طول کاملاً متفاوت باشند. در خرید شافت PTO ایویکو HITEX بهتر است نمونه قدیمی یا مدل دقیق PTO مبنای تطبیق قرار گیرد.
جنس فولادی شافت HITEX
جنس محصول فولاد است.
شافت در زمان کار تحت تنش پیچشی قرار می‌گیرد و باید بتواند Torque مجموعه PTO را بدون تغییر شکل دائمی منتقل کند. بخش‌های هزارخار، محل Keyway، سطوح Bearing و قسمت‌های ماشین‌کاری‌شده نیز باید در برابر سایش مناسب باشند.
بررسی هزارخار قبل از خرید
در یک Splined Shaft، فقط تعداد خار اهمیت ندارد. قطر خارجی، قطر ریشه، زاویه و فرم پروفیل نیز باید با Coupling یا پمپ مقابل هماهنگ باشند.
دو شافت ممکن است هر دو 21 خار باشند اما استاندارد هندسی متفاوتی داشته باشند.
به همین دلیل اگر نمونه SH16-62536A از نوع هزارخار باشد، تطبیق کامل ابعاد با نمونه قبلی اهمیت بیشتری از شمارش ساده تعداد دندانه‌ها دارد.
قطر شافت و ظرفیت مکانیکی
قطر شافت هم روی امکان نصب و هم روی مقاومت پیچشی اثر می‌گذارد.
اما نمی‌توان تنها با دانستن قطر، Torque مجاز را مشخص کرد. گرید فولاد، عملیات حرارتی، شکل خار و محل تمرکز تنش نیز در ظرفیت نهایی مؤثر هستند.
برای نسخه HITEX قطر رسمی قابل استنادی پیدا نشد و بهتر است از روی خود قطعه اندازه‌گیری شود.
اهمیت طول شافت
طول شافت باید با آرایش داخلی PTO و محل قرارگیری اجزایی مانند Gear، Bearing، Seal یا Coupling هماهنگ باشد.
شافت کوتاه می‌تواند باعث کاهش سطح درگیری خار شود و شافت بلند ممکن است فشار محوری نامناسب به اجزای داخلی وارد کند.
بنابراین در هنگام جایگزینی SH16-62536A باید علاوه بر قطر و خار، طول کل و فاصله نقاط درگیری نیز کنترل شوند.
جهت دوران خروجی
جهت دوران شافت به Gear Train داخل PTO وابسته است و از روی برند IVECO یا HITEX به‌تنهایی مشخص نمی‌شود.
این موضوع هنگام اتصال مستقیم به پمپ هیدرولیک اهمیت زیادی دارد، زیرا بسیاری از پمپ‌ها جهت دوران مشخصی دارند.
قبل از راه‌اندازی باید جهت PTO و جهت مجاز پمپ با هم تطبیق داده شوند.
RPM شافت PTO
RPM خروجی تابع دور گیربکس و Gear Ratio مجموعه PTO است.
برای نمونه IVECO در خانواده‌های مختلف Daily Ratioهای متفاوتی اعلام کرده است؛ بنابراین حتی روی خودروهای یک برند نمی‌توان یک دور ثابت برای تمام PTOها تعیین کرد.
ظرفیت Torque
در مستند رسمی IVECO، ظرفیت Torque PTO بسته به گیربکس متفاوت است. برای برخی Dailyها مقادیر مرجع 120، 180 و 220 Nm برای مجموعه PTOهای مشخص ثبت شده‌اند.
این اعداد مربوط به PTO کامل و گیربکس مشخص هستند و مشخصات شافت HITEX محسوب نمی‌شوند.
در نتیجه نباید مثلاً 180 یا 220 Nm را به SH16-62536A نسبت داد مگر اینکه Variant دقیق با همان PTO تطبیق داده شود.
مشخصات مرجع خانواده IVECO Daily
برای درک تفاوت Variantها، اطلاعات مرجع رسمی IVECO به این شکل است:
| گیربکس مرجع | Ratio PTO | Torque مرجع مجموعه |
|---|---|---|
| 2835.6 | 1.00 | 120 Nm |
| 2840.6 / 6AS400 | 1.04 | 180 Nm |
| 2850.6 | 0.94 | 220 Nm |
این مقادیر در مستند IVECO برای PTOهای مشخص و در شرایط تعریف‌شده کارخانه ارائه شده‌اند و نباید به‌عنوان مشخصات قطعی SH16-62536A ثبت شوند.
کاربرد در سیستم هیدرولیک ایویکو
PTO در خودروهای IVECO برای تجهیزاتی مانند پمپ هیدرولیک، کمپرسی، جرثقیل و سایر کاربری‌های تخصصی استفاده می‌شود.
IVECO نیز PTO را برای تجهیزاتی مانند tippers، cranes و pumps جزو کاربردهای اصلی Body Builder معرفی می‌کند.
در این سیستم، شافت باید علاوه بر سازگاری ابعادی، ظرفیت مناسبی برای شرایط کاری تجهیز داشته باشد.
چرا مشخصات HITEX را از بازار مشترک کپی نکردم؟
در جست‌وجوی اختصاصی برای HITEX + IVECO PTO Shaft و کد SH16-62536A دیتاشیت رسمی سازنده مرتبط با قطعات PTO پیدا نشد.
نتایج HITEX موجود در وب مربوط به شرکت‌هایی در حوزه‌های دیگر مانند تجهیزات الکترونیکی، مواد کامپوزیتی و صنایع غیرمرتبط بودند و مبنای فنی مناسبی برای این شافت نیستند.
بنابراین کشور برند، قطر، طول، تعداد خار، Heat Treatment، Torque و RPM برای محصول هیتکس حدس زده نشده‌اند.
نشانه‌های سایش شافت PTO
سایش هزارخار، لقی خروجی یا صدای ضربه هنگام Engage شدن PTO می‌تواند نشانه آسیب شافت یا قطعه مقابل باشد.
اگر لبه خارها گرد شده یا سطح درگیری دارای خوردگی شدید باشد، Coupling یا Gear مقابل نیز باید کنترل شود.
تعویض شافت بدون بررسی قطعه فرسوده مقابل ممکن است باعث کاهش عمر شافت جدید شود.
بررسی قبل از نصب SH16-62536A
شافت باید از نظر تاب، ترک، خوردگی و آسیب مکانیکی بررسی شود.
سطوح هزارخار باید فرم یکنواخت داشته باشند و نشیمن‌های Bearing یا Seal فاقد خراش عمیق باشند.
اگر شافت بدون اعمال نیروی غیرعادی در مجموعه قرار نمی‌گیرد، بهتر است قبل از ضربه زدن یا تراشکاری، نوع Variant و ابعاد دوباره بررسی شوند.
نکات مهم هنگام خرید شافت PTO ایویکو HITEX
برای خرید صحیح، بهتر است ابتدا مدل گیربکس و PTO مشخص شود و سپس شافت موجود از نظر نوع خروجی، قطر، طول و تعداد خار بررسی شود. در خودروهایی که قطعات قبلاً تعویض شده‌اند، صرفاً اعتماد به مدل خودرو ممکن است کافی نباشد. مقایسه با شافت قبلی و پلاک PTO روش مطمئن‌تری برای انتخاب است. در عمل، تطبیق مدل گیربکس + PTO + نوع خار + قطر + طول احتمال خطای خرید را به حداقل می‌رساند.
