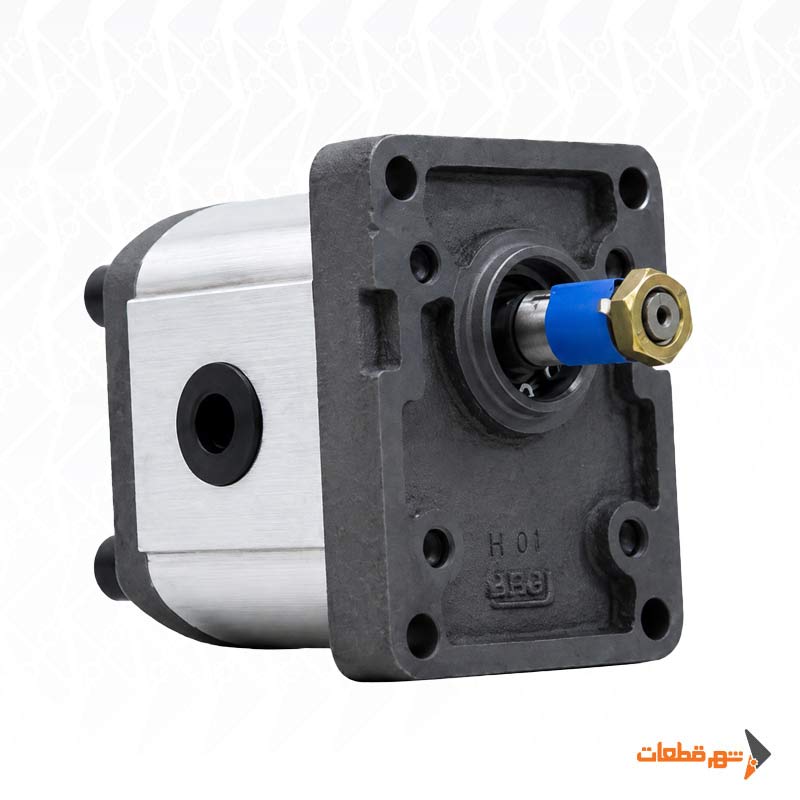

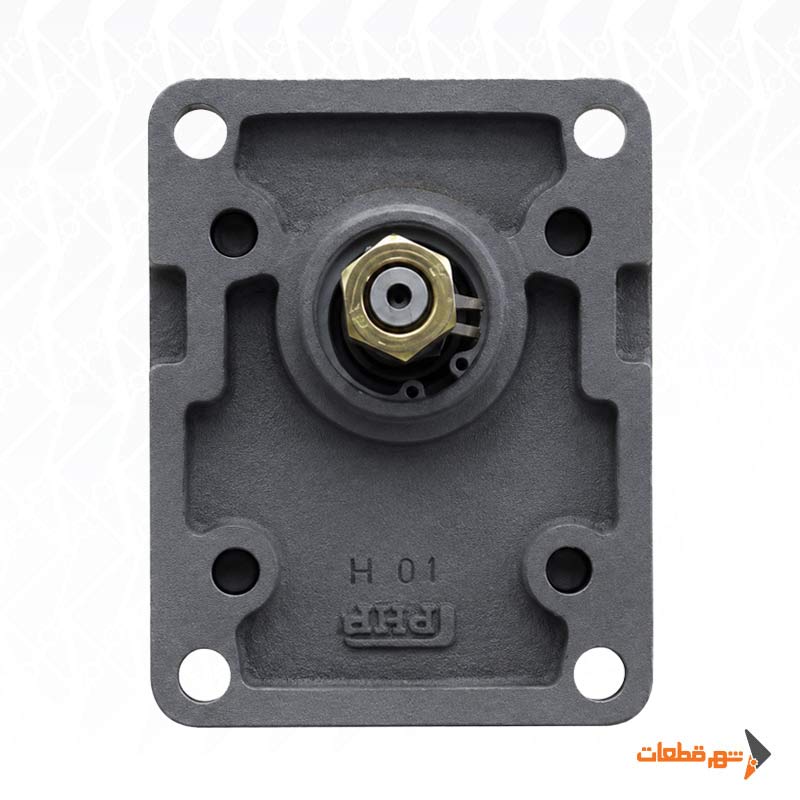

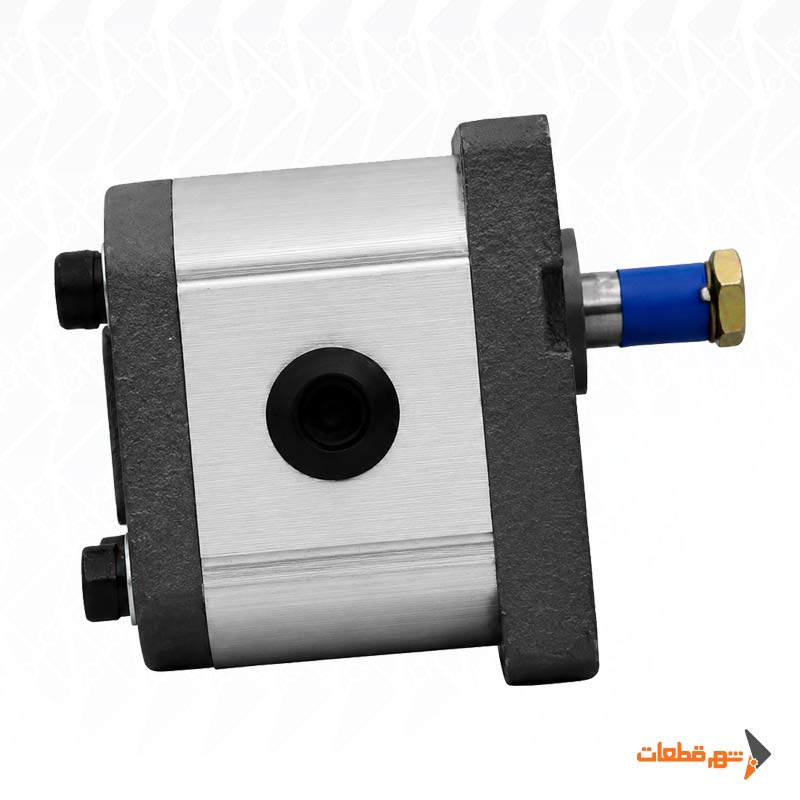

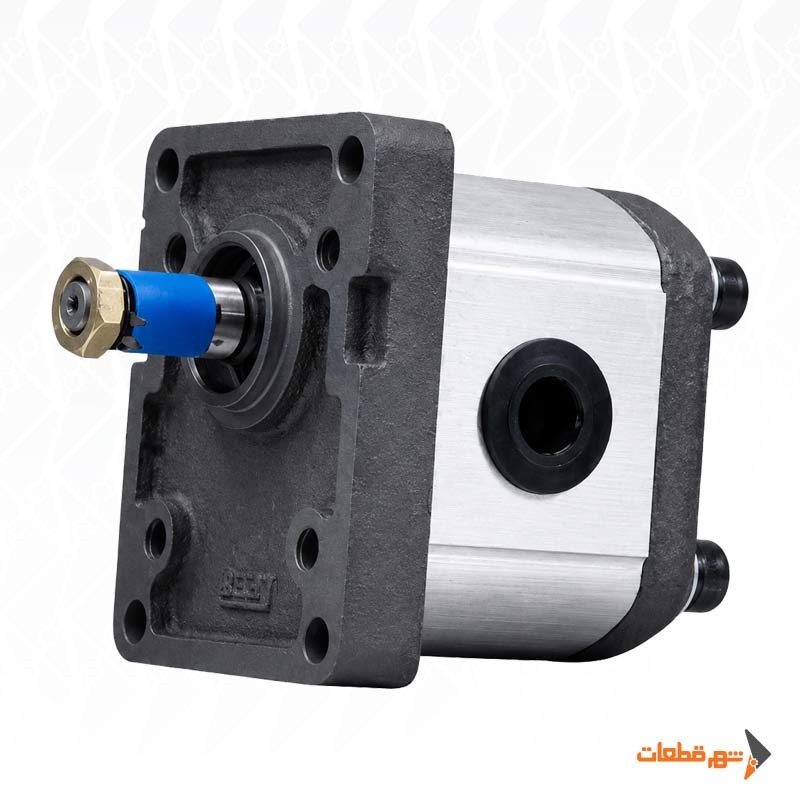

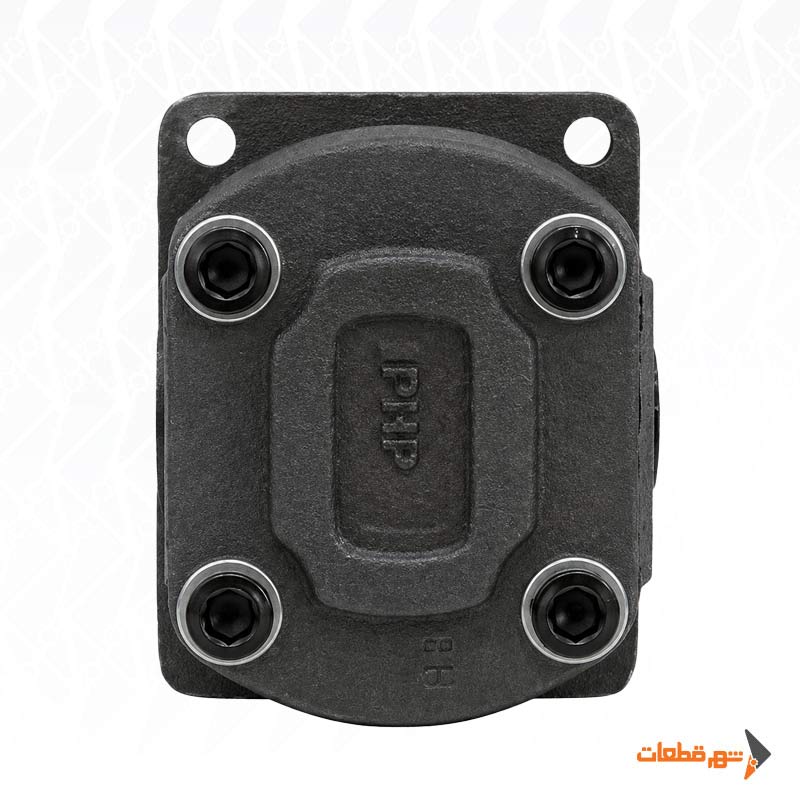

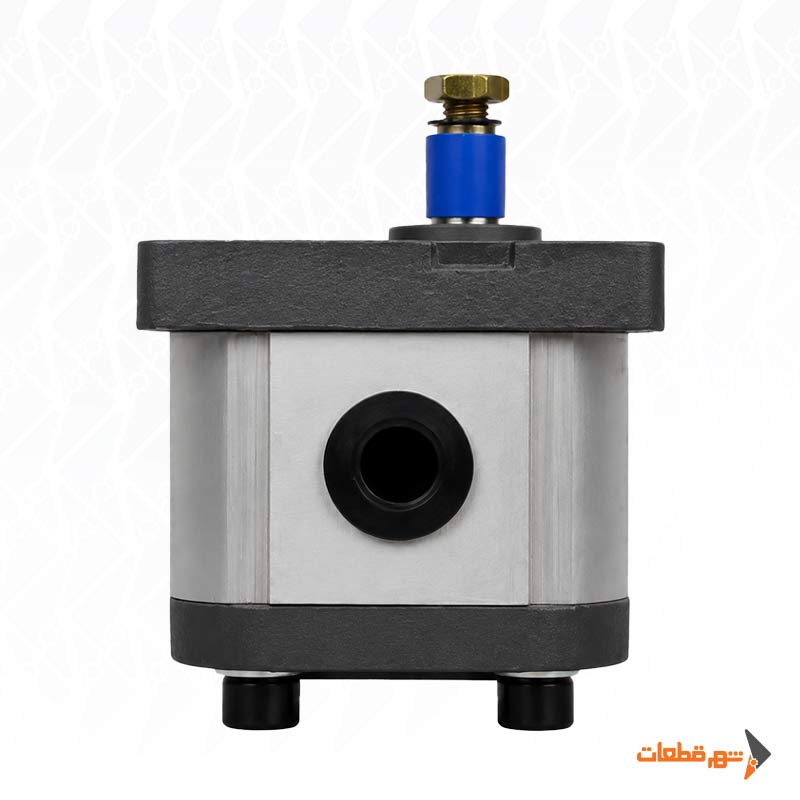

پمپ دنده‌ای ۱۶ لیتری H.A.R یکی از پمپ‌های هیدرولیک با ساخت ایران است که برای تأمین جریان روغن در مدار‌های هیدرولیکی مورد استفاده قرار می‌گیرد. این محصول با مکانیزم دنده‌ای، پوسته آلومینیومی و اجزای فولادی معرفی شده و برای به‌کارگیری در تجهیزات هیدرولیکی سازگار قابل بررسی است.

پمپ‌های دنده‌ای یا Gear Pumps از خانواده پمپ‌های جابه‌جایی مثبت هستند. در این پمپ‌ها، حرکت دورانی شفت باعث چرخش چرخ‌دنده‌ها و انتقال روغن از مسیر مکش به خروجی می‌شود. به همین دلیل، انتخاب صحیح حجم جابه‌جایی، سرعت دوران و محدوده فشار کاری در عملکرد آن‌ها اهمیت زیادی دارد.

پمپ دنده‌ای H.A.R با کد PH52-6221A و ظرفیت تجاری ۱۶ لیتری عرضه می‌شود. پوسته آن طبق اطلاعات اعلام‌شده از آلومینیوم و شفت از فولاد ساخته شده است. با این حال، حجم جابه‌جایی دقیق و دبی نامی این مدل هنوز از دیتاشیت اختصاصی کارخانه تأیید نشده‌اند.

هنگام خرید پمپ دنده‌ای 16 لیتری، نباید صرفاً به عدد ظرفیت توجه کرد. نوع اتصال، جهت دوران، محدوده دور مجاز و فشار کاری باید با مشخصات دستگاه یا مجموعه محرک هماهنگ باشند.

مشخصات فنی پمپ دنده‌ای ۱۶ لیتری H.A.R

عملکرد پمپ دنده‌ای ۱۶ لیتری در مدار هیدرولیک

پمپ دنده‌ای با دریافت توان مکانیکی از یک محرک، جریان روغن موردنیاز سیستم هیدرولیک را تأمین می‌کند. این جریان پس از عبور از شیر‌های کنترلی و مسیر‌های هیدرولیک، به مصرف‌کننده‌هایی مانند جک یا هیدروموتور می‌رسد.

در مکانیزم رایج دنده خارجی، دو چرخ‌دنده درون پوسته قرار می‌گیرند. با چرخش آن‌ها، روغن از سمت مکش وارد شده و در فضای میان دندانه‌ها و دیواره پوسته به سمت خروجی حرکت می‌کند.

این فرآیند موجب ایجاد جریان روغن می‌شود. فشار نیز در نتیجه مقاومت مدار و بار مصرف‌کننده شکل می‌گیرد.

برای پمپ H.A.R کد PH52-6221A، نوع دنده‌ای بودن از عنوان محصول مشخص است؛ اما آرایش دقیق چرخ‌دنده‌ها و جزئیات داخلی هنوز به بررسی نمونه یا نقشه فنی نیاز دارند.

در انتخاب چنین پمپی باید مقدار جریان تولیدی با نیاز مصرف‌کننده هماهنگ باشد؛ زیرا دبی کمتر از مقدار موردنیاز می‌تواند سرعت حرکت عملگر‌ها را کاهش دهد.

ظرفیت ۱۶ لیتری پمپ به چه معناست؟

یکی از مهم‌ترین موضوعات هنگام خرید پمپ دنده‌ای ۱۶ لیتری، تفاوت میان دبی (Flow Rate) و حجم جابه‌جایی (Displacement) است.

در بازار هیدرولیک، عبارت ۱۶ لیتری ممکن است برای پمپی استفاده شود که دبی نامی آن در یک سرعت مشخص، ۱۶ لیتر بر دقیقه است. در بعضی محصولات دیگر نیز عدد ۱۶ به حجم جابه‌جایی ۱۶ سانتی‌متر مکعب در هر دور اشاره دارد.

این دو مشخصه یکسان نیستند.

حجم جابه‌جایی نشان می‌دهد پمپ در هر دور شفت، چه حجم تئوری از روغن را منتقل می‌کند؛ اما دبی بیانگر میزان جریان روغن در واحد زمان است.

برای محاسبه دبی تئوری از رابطه زیر استفاده می‌شود:

دبی تئوری (L/min) = حجم جابه‌جایی (cm³/rev) × دور (RPM) ÷ ۱۰۰۰

به‌عنوان مثال، یک پمپ با حجم جابه‌جایی ۱۰٫۶ سی‌سی بر دور، در سرعت ۱۵۰۰ دور بر دقیقه حدود ۱۵٫۹ لیتر بر دقیقه دبی تئوری تولید می‌کند.

در مقابل، پمپی با حجم جابه‌جایی ۱۶ سی‌سی بر دور، در همان سرعت دارای دبی تئوری ۲۴ لیتر بر دقیقه خواهد بود.

بنابراین دو محصول که در بازار با عنوان ۱۶ لیتری شناخته می‌شوند، ممکن است عملکرد متفاوتی داشته باشند.

برای محصول PH52-6221A، هنوز مشخص نشده عدد ۱۶ به دبی در یک دور مشخص اشاره دارد یا به حجم جابه‌جایی. این موضوع باید پیش از انتخاب نهایی بررسی شود.

ساختار آلومینیومی پمپ دنده‌ای H.A.R

پوسته پمپ دنده‌ای ۱۶ لیتری H.A.R از آلومینیوم معرفی شده است.

در پمپ‌های دنده‌ای، پوسته محل استقرار مجموعه چرخ‌دنده‌ها و مسیر‌های مکش و دهش روغن است. دقت ساخت سطوح داخلی و کنترل لقی میان اجزا بر راندمان حجمی پمپ تأثیر دارد.

استفاده از آلومینیوم در ساخت پوسته، در بسیاری از طراحی‌ها امکان کاهش وزن مجموعه را نسبت به بعضی بدنه‌های چدنی فراهم می‌کند؛ بااین‌حال، وزن واقعی به ابعاد و ساختار محصول بستگی دارد.

همچنین وضعیت سطح داخلی بدنه اهمیت زیادی دارد. افزایش سایش یا آسیب در محل تماس قطعات می‌تواند موجب افزایش نشتی داخلی و کاهش عملکرد پمپ شود.

آلومینیومی بودن پوسته به‌تنهایی نشان‌دهنده فشار مجاز نیست. محدوده فشار کاری باید براساس طراحی و مشخصات کارخانه سازنده تعیین شود.

گرید آلیاژ آلومینیوم به‌کاررفته در مدل PH52-6221A هنوز تأیید نشده است.

نقش شفت و چرخ‌دنده‌های فولادی

شفت ورودی وظیفه انتقال حرکت مکانیکی از محرک به مجموعه پمپاژ را بر عهده دارد.

در مشخصات این محصول، جنس شفت فولاد اعلام شده است. این قطعه هنگام عملکرد، گشتاور موردنیاز پمپ را منتقل می‌کند و باید از نظر فرم اتصال و ظرفیت مکانیکی با محرک هماهنگ باشد.

در ساختار دنده‌ای، چرخ‌دنده‌ها از اجزای اصلی انتقال روغن هستند. کیفیت ساخت آن‌ها، وضعیت دندانه‌ها و روانکاری مناسب بر عملکرد و عمر کاری مجموعه اثر می‌گذارد.

جنس چرخ‌دنده‌ها برای این محصول فولاد اعلام شده، اما تأیید اختصاصی جنس و گرید آن‌ها هنوز وجود ندارد.

در زمان نصب یا تعویض پمپ، سلامت شفت و نبود آسیب در محل اتصال اهمیت دارد؛ زیرا لقی غیرعادی یا عدم هم‌محوری ممکن است موجب لرزش و افزایش بار مکانیکی شود.

فشار کاری پمپ دنده‌ای ۱۶ لیتری

فشار کاری یکی از عوامل مهم در انتخاب پمپ هیدرولیک برای تجهیزات مختلف است.

در سیستم هیدرولیک، فشار موردنیاز به نوع مصرف‌کننده و میزان بار بستگی دارد. پمپ باید بتواند جریان روغن را در محدوده فشاری مجاز خود تأمین کند.

در مشخصات فنی پمپ‌ها معمولاً فشار کاری پیوسته، فشار متناوب و فشار لحظه‌ای از یکدیگر تفکیک می‌شوند.

برای نمونه، در خانواده‌های مرجع پمپ‌های دنده‌ای ۱۶ لیتری ایرانی، مدل‌هایی با ظرفیت فشار متفاوت وجود دارند. اما این تفاوت نشان می‌دهد که حتی محصولات دارای عنوان ظرفیت مشابه، الزاماً مشخصات فشاری یکسانی ندارند.

فشار کاری پیوسته و حداکثر فشار پمپ H.A.R کد PH52-6221A هنوز تأیید نشده‌اند.

بنابراین نباید مقدار فشار یک پمپ مشابه آرافن یا پاسکال را به این محصول نسبت داد.

پیش از نصب نیز باید اطمینان حاصل شود که مدار از تجهیزات حفاظت فشار مناسب برخوردار است.

جهت دوران و سازگاری با محرک

جهت دوران پمپ یکی از مشخصات مهم هنگام نصب آن روی تجهیزات هیدرولیکی است.

پمپ‌های دنده‌ای ممکن است برای دوران راست‌گرد یا چپ‌گرد طراحی شوند. در بعضی مدل‌ها نیز ساختار ویژه‌ای برای کار در دو جهت وجود دارد.

اما جهت دوران باید براساس کد سازنده یا علامت درج‌شده روی بدنه مشخص شود.

استفاده از پمپ یک‌جهته در جهت دوران نامناسب می‌تواند باعث اختلال در مکش و دهش و آسیب به مجموعه شود.

علاوه بر جهت دوران، سرعت شفت ورودی نیز اهمیت دارد. افزایش دور در محدوده مجاز می‌تواند دبی بیشتری ایجاد کند، اما سرعت بیش از حد ممکن است موجب افزایش نیاز روغن در ورودی و ایجاد کاویتاسیون شود.

برای محصول PH52-6221A، جهت دوران و حداقل و حداکثر دور مجاز هنوز تأیید نشده‌اند.

اتصال پمپ ۱۶ لیتری به الکتروموتور یا PTO

پمپ دنده‌ای برای عملکرد به یک محرک مکانیکی نیاز دارد.

در بعضی تجهیزات صنعتی، این محرک الکتروموتور است. در ماشین‌آلات و خودرو‌های مجهز به سیستم انتقال توان نیز ممکن است از Power Take-Off (PTO) استفاده شود.

برای نصب مناسب، مشخصات شفت ورودی، ابعاد فلنج و دور کاری باید با محرک هماهنگ باشند.

نوع اتصال اهمیت زیادی دارد؛ زیرا حتی در پمپ‌هایی با ظرفیت یکسان، شکل شفت و آرایش پیچ‌های فلنج ممکن است متفاوت باشد.

در صورت استفاده از کوپلینگ، هم‌محوری مناسب شفت‌ها و جلوگیری از وارد شدن بار جانبی غیرمجاز اهمیت دارد.

برای پمپ دنده‌ای H.A.R ایرانی، نوع شفت، تعداد خار و استاندارد فلنج هنوز تأیید نشده‌اند. بنابراین پیش از خرید باید این موارد با دستگاه یا پمپ قبلی مقایسه شوند.

کاربرد پمپ دنده‌ای ۱۶ لیتری در تجهیزات هیدرولیکی

پمپ‌های دنده‌ای با ظرفیت‌های مختلف در مدار‌های هیدرولیکی تجهیزات صنعتی و ماشین‌آلات استفاده می‌شوند.

در بعضی بالابر‌های هیدرولیکی، پمپ جریان روغن موردنیاز حرکت جک را تأمین می‌کند. در ماشین‌آلات کشاورزی نیز پمپ‌های دنده‌ای ممکن است بخشی از سامانه تأمین توان هیدرولیکی باشند.

در تجهیزات صنعتی، انتخاب ظرفیت پمپ به نوع عملگر‌ها، سرعت موردنیاز و شرایط کاری بستگی دارد.

برای مثال، در یک مدار مجهز به جک هیدرولیک، دبی پمپ می‌تواند بر سرعت حرکت جک تأثیر بگذارد؛ اما نیروی ایجادشده به فشار مدار و سطح مؤثر پیستون جک وابسته است.

بنابراین هنگام انتخاب پمپ، افزایش ظرفیت به‌تنهایی معیار مناسبی نیست.

کاربرد‌های یادشده مربوط به خانواده پمپ‌های دنده‌ای هستند و سازگاری قطعی PH52-6221A با یک دستگاه مشخص، نیازمند بررسی فنی است.

تفاوت پمپ دنده‌ای ۱۶ لیتری ایرانی و پمپ ۱۶ لیتری چینی H.A.R

در فهرست محصولات شهر قطعات، دو مدل با ظرفیت تجاری ۱۶ لیتری و برند H.A.R معرفی شده‌اند.

مهم‌ترین تفاوت ثبت‌شده این دو محصول، کشور سازنده اعلامی و نوع پمپ در اطلاعات محصول است.

با این حال، هنوز نمی‌توان نتیجه گرفت که این دو مدل از نظر حجم جابه‌جایی، فشار کاری یا نوع اتصال مشابه هستند.

اگر قرار است مدل ایرانی جایگزین نمونه چینی شود، یا بالعکس، باید مشخصات عملکردی و مکانیکی هر دو بررسی شود.

نکات مهم نصب و نگهداری پمپ دنده‌ای

پیش از نصب پمپ، سلامت پوسته آلومینیومی، شفت ورودی و سطح فلنج باید بررسی شود.

مسیر مکش روغن باید متناسب با نیاز پمپ طراحی شده باشد. محدودیت شدید در ورودی، گرفتگی صافی یا ورود هوا به مدار ممکن است موجب ایجاد صدا، کاهش دبی و آسیب ناشی از کاویتاسیون شود.

روغن هیدرولیک نیز باید از نظر گرانروی و میزان آلودگی با شرایط سیستم سازگار باشد. ورود ذرات آلاینده می‌تواند باعث افزایش سایش چرخ‌دنده‌ها و سطوح داخلی شود.

در زمان راه‌اندازی اولیه، جهت دوران، وضعیت اتصالات و فشار مدار باید مطابق دستورالعمل مدل واقعی کنترل شوند.

همچنین افزایش غیرعادی دما، لرزش یا صدای پمپ می‌تواند نشانه وجود مشکل در مکش، اتصال مکانیکی یا اجزای دیگر مدار باشد.

نکات مهم هنگام خرید پمپ دنده‌ای 16 لیتری

در زمان خرید این محصول، اولین موضوع تعیین دبی موردنیاز سیستم و مشخص شدن معنی دقیق ظرفیت ۱۶ لیتری است.

پس از آن، حجم جابه‌جایی، فشار کاری، سرعت مجاز، جهت دوران و مشخصات اتصال باید بررسی شوند.

اگر پمپ برای جایگزینی نمونه قبلی خریداری می‌شود، تطبیق شماره فنی، شکل شفت، ابعاد فلنج و محل پورت‌های روغن اهمیت زیادی دارد.

همچنین باید توان و گشتاور محرک برای راه‌اندازی پمپ در شرایط کاری موردنظر کافی باشد.

کد PH52-6221A شناسه داخلی محصول در شهر قطعات است و نباید به‌عنوان شماره فنی رسمی کارخانه تولیدکننده معرفی شود.

برای بررسی سازگاری و استعلام خرید، می‌توانید مشخصات پمپ قبلی یا اطلاعات سیستم هیدرولیک دستگاه را در اختیار کارشناسان شهر قطعات قرار دهید.
