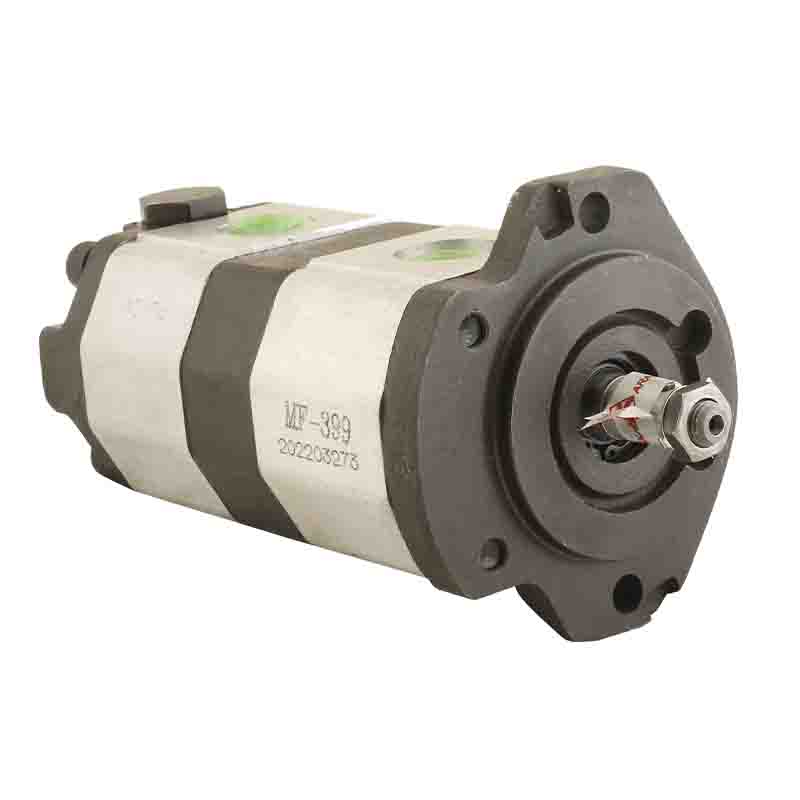

پمپ دو طبقه آرافن یکی از تجهیزات هیدرولیکی ساخت ایران است که برای تأمین جریان روغن در سیستمهای دارای چند بخش مصرفکننده یا مدارهای هیدرولیکی مورد استفاده قرار میگیرد. این محصول با ساختار دوبل (Double-Section / Tandem) شناخته میشود و از دو مجموعه پمپاژ تشکیل شده است که در یک آرایش مکانیکی مشترک قرار دارند.
شرکت آرافن نائین (ARAFAN) از تولیدکنندگان ایرانی پمپ های هیدرولیک است و در خانواده محصولات خود، پمپ های دوبل گروه PL را معرفی کرده است. این خانواده از مکانیزم دنده خارجی (External Gear Pump) استفاده میکند و امکان ترکیب دو طبقه با ظرفیتهای متفاوت را در پیکربندیهای مشخص فراهم میسازد.
پمپ دوطبقه آرافن با کد PH30-62445A و متریال اعلامی آلومینیوم، فولاد و چدن معرفی شده است. در نمونههای مرجع این خانواده، آلومینیوم در ساخت بدنه و چدن در برخی درپوشها به کار میرود و فولاد در اجزای انتقال قدرت استفاده میشود. با این حال، جنس دقیق هر بخش از نمونه موردنظر باید از طریق کد سازنده تأیید شود.
هنگام خرید پمپ دو طبقه، بررسی ظرفیت هر طبقه، فشار کاری، نوع شفت، جهت دوران و آرایش ورودی و خروجی روغن اهمیت زیادی دارد. زیرا دو پمپ دوبل با ظاهر مشابه ممکن است جریان متفاوتی تولید کنند یا برای مدارهای هیدرولیکی متفاوتی طراحی شده باشند.
مشخصات فنی پمپ دو طبقه آرافن
|
مشخصه فنی |
مقدار / توضیح |
|
نام محصول |
پمپ دوطبقه آرافن |
|
کد محصول شهر قطعات |
PH30-62445A |
|
برند |
آرافن / ARAFAN |
|
کشور سازنده |
ایران |
|
نوع قطعه |
پمپ هیدرولیک |
|
خانواده مرجع سازنده |
پمپ های دوبل گروه PL |
|
نوع مکانیزم خانواده مرجع |
دنده خارجی / External Gear Pump |
|
مکانیزم پمپاژ |
جابهجایی مثبت / Positive Displacement |
|
نوع ساختار |
دوطبقه / دوبل / Tandem |
|
تعداد طبقات |
۲ عدد |
|
نوع انتقال قدرت |
مکانیکی / Rotary Drive |
|
دبی خروجی هر طبقه |
وابسته به حجم جابهجایی، دور و راندمان |
|
سیال کاری |
روغن هیدرولیک سازگار |
|
منبع محرک |
PTO، الکتروموتور یا محرک مکانیکی سازگار |
|
کاربرد اصلی |
تأمین جریان روغن مدارهای هیدرولیکی |
|
کاربردهای مرتبط |
ماشینآلات کشاورزی، صنعتی، راهسازی و تجهیزات هیدرولیکی |
پمپ دوطبقه آرافن چگونه کار میکند؟
پمپ دوطبقه یا Tandem Hydraulic Pump از دو بخش پمپاژ تشکیل شده است که در یک مجموعه مکانیکی قرار میگیرند. در پمپ های دوبل دندهای، هر طبقه دارای مجموعه چرخدندههایی است که با دریافت حرکت دورانی، روغن را از ورودی به سمت خروجی منتقل میکنند.
در آرایش متداول پمپ های دوبل، هر دو طبقه توان خود را از یک مسیر محرک مشترک دریافت میکنند. بنابراین میتوان با استفاده از یک محرک مکانیکی، دو مجموعه پمپاژ را به حرکت درآورد.
در صورتی که طراحی پمپ و مدار اجازه دهد، جریان خروجی هر طبقه میتواند برای تأمین نیاز یک بخش متفاوت از سیستم هیدرولیک استفاده شود.
برای مثال، در بعضی ماشینآلات کشاورزی یک بخش از مدار به سیستم فرمان هیدرولیک اختصاص دارد و بخش دیگر برای راهاندازی تجهیزات جانبی استفاده میشود. در چنین شرایطی، پمپ دوبل میتواند راهکاری برای تأمین جریان موردنیاز بخشهای مختلف باشد.
البته وجود دو طبقه بهتنهایی به معنی استقلال کامل دو مدار نیست. نحوه عملکرد نهایی به طراحی ورودیها، خروجیها، شیرهای کنترل و لولهکشی سیستم بستگی دارد.
تفاوت پمپ دوطبقه با پمپ تک طبقه
مهمترین تفاوت پمپ دوبل و تک طبقه، تعداد مجموعههای پمپاژ است.
در پمپ تک طبقه، یک بخش پمپاژ وظیفه تأمین جریان روغن را برعهده دارد. در مقابل، پمپ دوطبقه دارای دو بخش است که میتوانند بسته به طراحی، حجم جابهجایی متفاوتی داشته باشند.
این ساختار در سیستمهایی اهمیت پیدا میکند که دو بخش مصرفکننده به جریان روغن با ظرفیتهای متفاوت نیاز دارند.
برای نمونه، ممکن است یک مدار به دبی بیشتری نیاز داشته باشد و مدار دیگر با جریان کمتری عملکرد مطلوب داشته باشد. در چنین شرایطی، ترکیب دو طبقه با ظرفیت متفاوت میتواند به طراحی مناسبتر مدار کمک کند.
با این حال، نباید فرض کرد که پمپ دوطبقه الزاماً فشار بیشتری از پمپ تک طبقه تولید میکند. فشار مجاز هر طبقه به طراحی مکانیکی و مشخصات همان طبقه وابسته است.
ظرفیت طبقه اول و دوم چه اهمیتی دارد؟
در انتخاب پمپ دوطبقه آرافن، یکی از مهمترین موضوعات تعیین حجم جابهجایی هر طبقه است.
حجم جابهجایی یا Displacement نشان میدهد هر مجموعه پمپاژ با یک دور چرخش شفت، چه حجم تئوری از روغن را جابهجا میکند.
در پمپ های دوبل، ظرفیت دو طبقه الزاماً یکسان نیست. به همین دلیل مشخصات فنی آنها باید بهصورت مستقل بررسی شوند.
برای مثال، در خانواده محصولات آرافن، نمونههایی با ترکیب ظرفیت متفاوت دو طبقه وجود دارند. یک نمونه مرجع در بازار با ترکیب ۱۶ و ۱۲ معرفی شده است، اما این ترکیب متعلق به همان مدل مشخص بوده و ارتباط قطعی آن با PH30-62445A تأیید نشده است.
هنگام انتخاب محصول باید حجم جابهجایی طبقه اول و دوم با نیاز مدارهای مربوط هماهنگ شود. ظرفیت نامناسب ممکن است موجب کاهش سرعت عملکرد یا تأمین جریان بیش از نیاز یک بخش از سیستم شود.
آیا فشار پمپ دوطبقه بیشتر از پمپ معمولی است؟
یکی از برداشتهای نادرست درباره پمپ های دوطبقه، این است که وجود دو بخش پمپاژ باعث دوبرابر شدن فشار خروجی میشود.
در یک پمپ دوبل با خروجیهای جداگانه، هر طبقه جریان روغن خود را تأمین میکند و فشار هر بخش براساس مقاومت مدار مربوط شکل میگیرد.
بنابراین دوطبقه بودن بهتنهایی موجب جمع شدن فشار خروجی دو طبقه نمیشود.
باید میان پمپ دوبل یا Tandem Pump و پمپ دومرحلهای که برای شرایط کاری خاص طراحی شده است تفاوت قائل شد.
در پمپ های دوطبقه آرافن، ظرفیت فشاری هر بخش و حداکثر بار مجاز مجموعه باید مطابق مشخصات کارخانه بررسی شوند.
برای PH30-62445A، فشار کاری هیچیک از طبقات هنوز تأیید نشده است.
ساختار آلومینیومی، چدنی و فولادی
پمپ دوطبقه آرافن با متریال اعلامی آلومینیوم، چدن و فولاد معرفی شده است.
در نمونه های مرجع این خانواده، آلومینیوم میتواند در ساخت بدنه و چدن در ساخت برخی درپوشها استفاده شود. این قطعات وظیفه نگهداری اجزای داخلی و حفظ موقعیت مجموعههای پمپاژ را برعهده دارند.
شفت و چرخدندهها نیز از اجزای اصلی انتقال حرکت هستند. کیفیت سطوح دندانهها، وضعیت شفت و دقت لقی داخلی بر راندمان و عمر کاری پمپ تأثیر دارد.
با این حال، محل دقیق استفاده از هر متریال در PH30-62445A هنوز نیازمند تأیید است.
همچنین نمیتوان تنها بر اساس جنس آلومینیوم یا چدن، فشار کاری مشخصی را برای پمپ تعیین کرد؛ زیرا مقاومت مجموعه به طراحی، گرید متریال و شرایط کاری وابسته است.
انتقال گشتاور در پمپ دوطبقه
در پمپ دوبل، انتخاب محرک باید با توجه به مجموع بار مکانیکی مجموعه انجام شود.
هر طبقه برای جابهجایی روغن در فشار کاری مشخص، به گشتاور نیاز دارد. در آرایش دارای محرک مشترک، شفت ورودی و اجزای انتقال قدرت باید بتوانند بار مکانیکی ناشی از عملکرد طبقات را تحمل کنند.
این موضوع هنگام انتخاب الکتروموتور یا Power Take-Off (PTO) اهمیت زیادی دارد.
اگر مجموع توان موردنیاز دو طبقه بیشتر از ظرفیت مجاز محرک باشد، احتمال افزایش بار مکانیکی و آسیب به قطعات انتقال قدرت وجود دارد.
در نتیجه، انتخاب پمپ دوطبقه تنها براساس دبی موردنیاز کافی نیست؛ ظرفیت گشتاور و توان قابل انتقال نیز باید بررسی شود.
برای مدل PH30-62445A، گشتاور مجاز شفت و محدوده دور هنوز تأیید نشدهاند.
آرایش ورودی و خروجی روغن
یکی از موضوعات مهم در نصب پمپ دوطبقه، شناسایی مسیر ورودی و خروجی هر بخش است.
در بعضی طراحیهای دوبل، ورودی روغن مشترک است و هر طبقه خروجی مستقل دارد. در برخی طراحیهای دیگر نیز آرایش ورودیها میتواند متفاوت باشد.
تعداد و محل پورتها باید با طراحی مدار هیدرولیک هماهنگ شوند. همچنین قطر مسیرهای مکش باید برای تأمین روغن موردنیاز مجموعه کافی باشد.
اگر مسیر مکش نتواند جریان مناسب را فراهم کند، احتمال ایجاد کاویتاسیون، افزایش صدا و کاهش راندمان وجود دارد.
در محصول آرافن PH30-62445A هنوز مشخص نیست ورودیها مشترک هستند یا مستقل؛ بنابراین آرایش لولهکشی باید پس از بررسی نقشه همان مدل تعیین شود.
اتصال پمپ دوطبقه به PTO یا الکتروموتور
پمپ دوطبقه آرافن میتواند در یک سامانه هیدرولیکی با محرک مکانیکی سازگار مورد استفاده قرار گیرد.
در کاربردهای صنعتی و کشاورزی، این محرک ممکن است الکتروموتور یا مجموعه انتقال قدرت ماشین باشد. در خودروهای کاربری نیز در صورت تطبیق مشخصات، امکان استفاده از PTO برای انتقال توان وجود دارد.
نوع شفت ورودی، فلنج نصب، جهت دوران و دور مجاز پمپ باید با مجموعه محرک هماهنگ باشند.
در خانواده مرجع آرافن، شفتهایی با فرم کونیک و هزارخار معرفی شدهاند. با این حال، نوع شفت محصول PH30-62445A هنوز مشخص نشده است.
تطبیق دقیق اتصال اهمیت زیادی دارد؛ زیرا اختلاف در ابعاد شفت یا فرم فلنج میتواند مانع نصب صحیح یا باعث ایجاد تنش مکانیکی روی مجموعه شود.
کاربرد پمپ دوطبقه در ماشینآلات کشاورزی و صنعتی
پمپ های دوبل در سیستمهایی کاربرد دارند که به تأمین جریان روغن برای چند بخش هیدرولیکی نیاز دارند.
در ماشینآلات کشاورزی، ممکن است مدار فرمان هیدرولیک و مدار تجهیزات جانبی به ظرفیتهای متفاوتی نیاز داشته باشند. در بعضی ماشینآلات صنعتی و راهسازی نیز چند عملگر هیدرولیکی با شرایط کاری متفاوت وجود دارد.
ساختار دوبل میتواند امکان طراحی مجموعهای با دو بخش پمپاژ را فراهم کند؛ به شرط آنکه ظرفیت، فشار و نحوه اتصال هر بخش با نیاز واقعی سیستم هماهنگ باشد.
البته کاربرد دقیق پمپ PH30-62445A باید پس از تعیین ظرفیت دو طبقه و مشخصات اتصالات آن مشخص شود و نمیتوان بدون بررسی، سازگاری آن را با یک مدل ماشین خاص قطعی دانست.
نکات مهم در نصب و نگهداری
پیش از نصب پمپ دوطبقه، باید سلامت بدنه، درپوشها، شفت ورودی و اتصالات بررسی شود.
مسیر مکش روغن باید بهگونهای طراحی شود که هر دو بخش بتوانند جریان موردنیاز خود را دریافت کنند. محدودیت بیش از حد در ورودی یا وجود نشتی هوا میتواند باعث ایجاد صدا و اختلال در عملکرد پمپ شود.
همچنین کیفیت روغن هیدرولیک اهمیت زیادی دارد. آلودگی روغن میتواند موجب سایش سطوح داخلی، آسیب به چرخدندهها و کاهش راندمان شود.
در مدارهایی که خروجی دو طبقه به بخشهای مختلف متصل میشود، حفاظت در برابر افزایش فشار باید متناسب با طراحی هر بخش در نظر گرفته شود.
پس از نصب، عملکرد هر طبقه از نظر فشار، جریان روغن، صدا، دمای مجموعه و نشتی احتمالی باید مطابق دستورالعمل سازنده بررسی شود.
نکات مهم هنگام خرید پمپ دو طبقه
در زمان خرید پمپ دوطبقه آرافن، ابتدا باید مشخص شود سیستم هیدرولیک به چه ظرفیت جریانی در هر بخش نیاز دارد.
پس از آن، حجم جابهجایی طبقه اول و دوم، فشار کاری مجاز، نوع شفت، جهت دوران و استاندارد فلنج باید بررسی شوند.
همچنین باید مشخص شود که ورودی روغن مشترک است یا مستقل و هر خروجی به کدام بخش از مدار متصل خواهد شد.
اگر پمپ جدید قرار است جایگزین نمونه قبلی شود، تطبیق کد کامل سازنده اهمیت زیادی دارد؛ زیرا دو پمپ دوبل با بدنه مشابه ممکن است ترکیب ظرفیت و آرایش اتصال متفاوتی داشته باشند.
