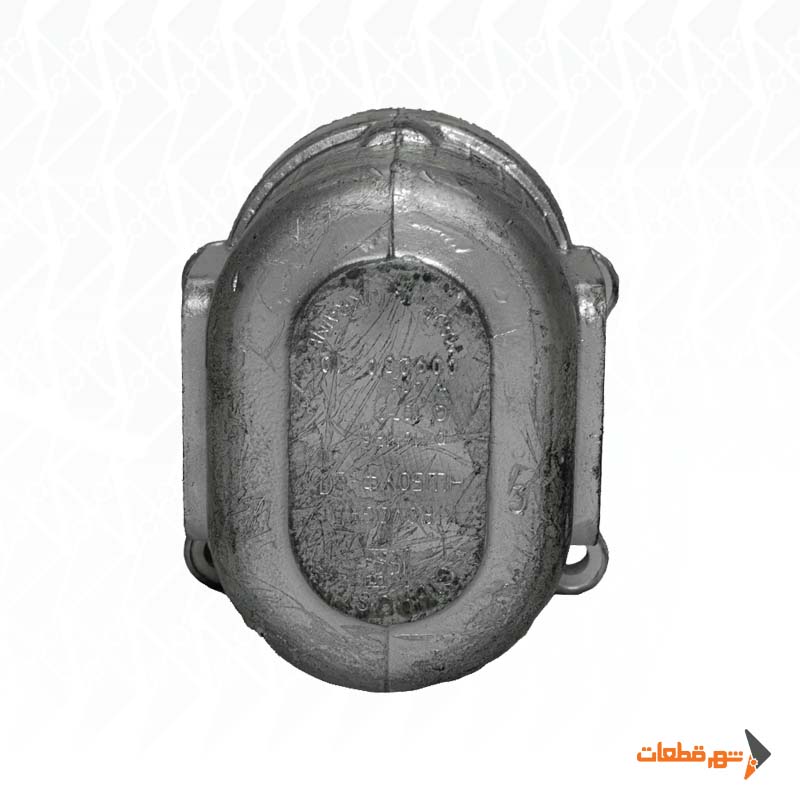

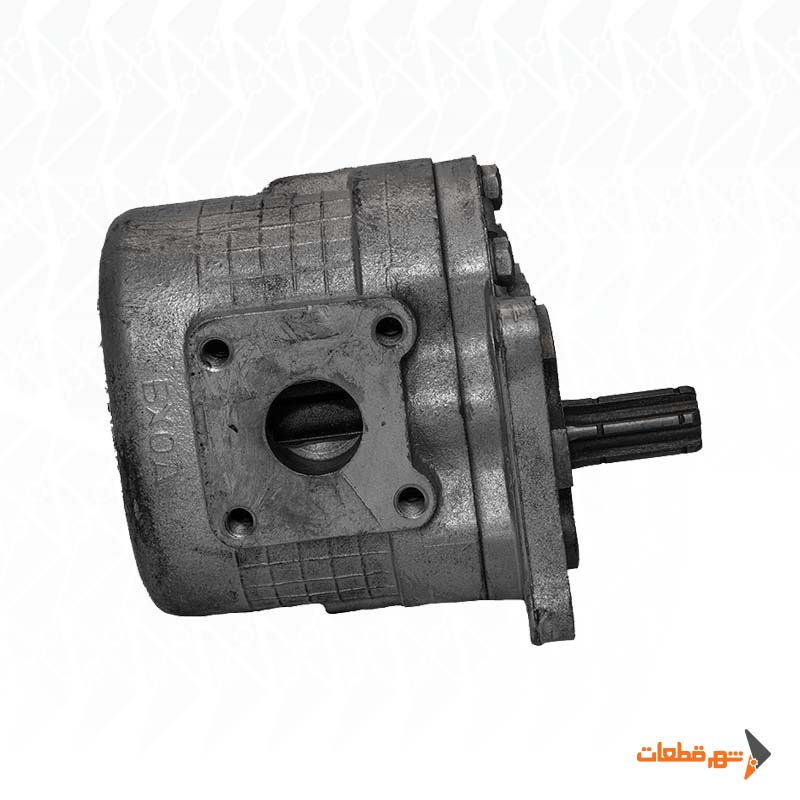

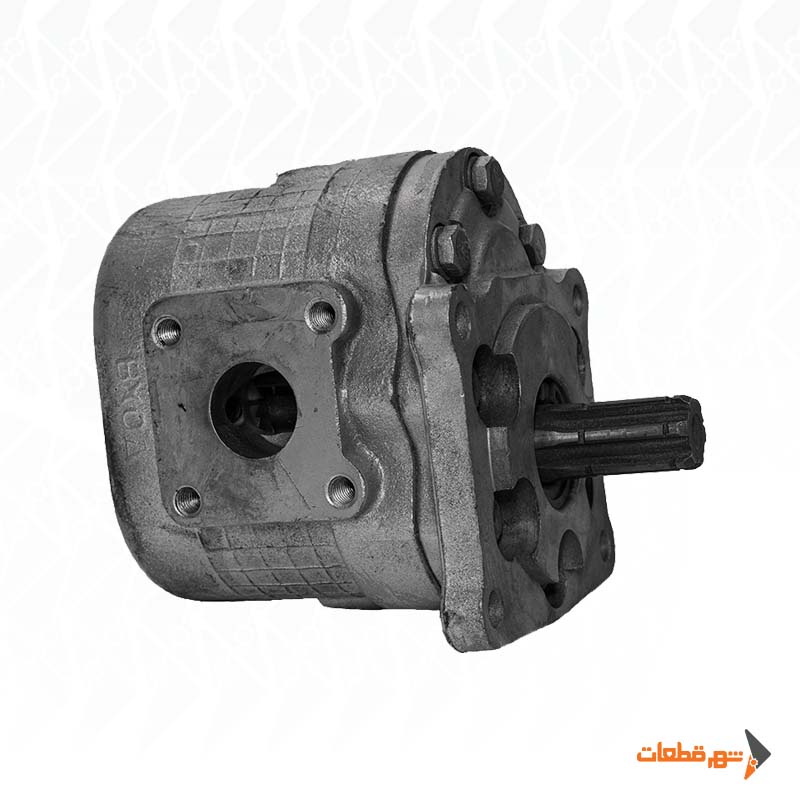

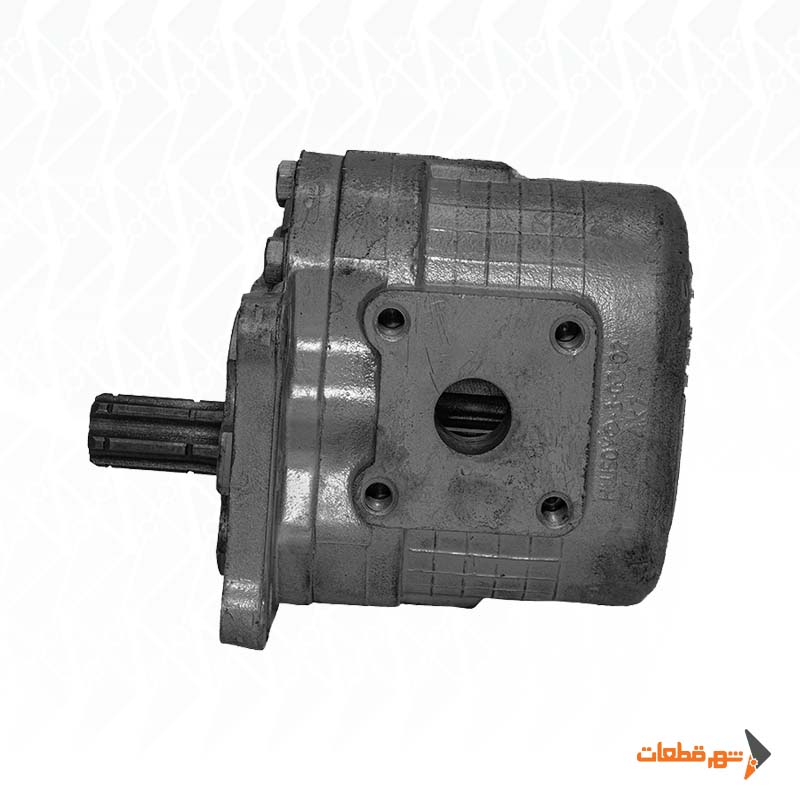

پمپ ۵۰ لیتری روسی یکی از قطعات سیستم هیدرولیک است که برای تأمین جریان روغن در ماشین‌آلات و تجهیزات مجهز به مدار هیدرولیکی معرفی میشود. این محصول با ظرفیت تجاری ۵۰ لیتری، متریال آلومینیوم و فولاد و کشور سازنده اعلامی روسیه شناخته میشود و برای استفاده در سیستمهای هیدرولیکی سازگار قابل بررسی است.

در ساختار اعلامشده این پمپ، پوسته از آلومینیوم و شفت از فولاد است. پمپ با دریافت حرکت دورانی از یک محرک مکانیکی، جریان روغن موردنیاز مدار را تأمین میکند. در صورت تأیید مکانیزم دندهای، جابه‌جایی روغن توسط مجموعه چرخدندههای داخلی انجام میشود.

در میان پمپ‌های هیدرولیک روسی، خانواده НШ-50 (NSH-50) از نمونههای شناختهشده پمپ دندهای با حجم جابه‌جایی اسمی ۵۰ سانتیمتر مکعب در هر دور است. با این حال، تعلق قطعی محصول کد PH43-115228A به این خانواده هنوز از طریق شماره فنی کارخانه تأیید نشده است.

هنگام خرید پمپ 50 لیتری، توجه به ظرفیت اسمی کافی نیست. جهت دوران، نوع شفت، ابعاد فلنج، فشار کاری و دور مجاز باید با مشخصات سیستم هیدرولیک هماهنگ باشند. بهویژه در پمپ‌های روسی، تفاوت نسخههای ظاهراً مشابه میتواند بر امکان نصب و عملکرد مجموعه تأثیر بگذارد.

مشخصات فنی پمپ ۵۰ لیتری روسی

توضیح فنی: مشخصات برند، کشور سازنده و متریال براساس اطلاعات اعلامشده محصول ثبت شدهاند. خانواده NSH-50 صرفاً مرجع فنی است و مشخصات آن نباید بدون تطبیق شماره سازنده به PH43-115228A نسبت داده شود.

پمپ ۵۰ لیتری روسی چگونه کار میکند؟

پمپ هیدرولیک وظیفه دریافت توان مکانیکی و ایجاد جریان روغن در مدار را برعهده دارد. این جریان از طریق شیلنگها و شیرهای کنترل به مصرفکنندههایی مانند جک و هیدروموتور منتقل میشود.

در خانواده پمپ‌های دندهای خارجی، دو چرخدنده داخل پوسته قرار دارند. با چرخش چرخدندهها، روغن از ورودی دریافت شده و در فضاهای میان دندانهها و پوسته به سمت خروجی انتقال پیدا میکند.

این مکانیزم از نوع جابه‌جایی مثبت است و حجم تئوری روغن منتقلشده در هر دور به مشخصات هندسی پمپ وابسته است.

پمپ‌های خانواده NSH-50 از این ساختار استفاده میکنند، اما برای پمپ ۵۰ لیتری روسی کد PH43-115228A، نوع دقیق مکانیزم داخلی هنوز تأیید نشده است.

در سیستم هیدرولیک، پمپ جریان ایجاد میکند و فشار در نتیجه مقاومت بار شکل میگیرد. بنابراین ظرفیت جریان و محدوده تحمل فشار باید جداگانه بررسی شوند.

خانواده پمپ‌های روسی НШ-50 چیست؟

خانواده НШ-50 یکی از گروههای شناختهشده پمپ‌های دندهای مورد استفاده در تجهیزات هیدرولیکی است.

در نامگذاری لاتین، این خانواده معمولاً با عنوان NSH-50 شناخته میشود. عدد ۵۰ در مدلهای مرجع این گروه به حجم جابه‌جایی اسمی حدود ۵۰ سانتیمتر مکعب در هر دور اشاره دارد.

پمپ‌های این خانواده در نسخههای مختلفی عرضه میشوند و ممکن است از نظر فشار کاری، جهت دوران، فرم شفت و ابعاد نصب با یکدیگر تفاوت داشته باشند.

برای نمونه، نامهایی مانند НШ-50М-3، НШ-50У-3 و НШ-50М-4 به نسخههای متفاوت این خانواده اشاره میکنند. یکسان بودن ظرفیت اسمی به معنی یکسان بودن تمام مشخصات این مدلها نیست.

به همین دلیل، در زمان تعویض پمپ روسی باید کد کامل کارخانه بررسی شود. تنها عبارت «پمپ ۵۰ لیتری» برای تعیین مدل سازگار کافی نیست.

ظرفیت ۵۰ لیتری و تفاوت آن با دبی خروجی

یکی از مهمترین موضوعات در انتخاب پمپ هیدرولیک، تفاوت میان حجم جابه‌جایی (Displacement) و دبی خروجی (Flow Rate) است.

حجم جابه‌جایی نشان میدهد که پمپ در هر دور چرخش شفت، چه مقدار روغن را بهصورت تئوری منتقل میکند. این مشخصه معمولاً با واحد سانتیمتر مکعب بر دور بیان میشود.

در خانواده مرجع NSH-50، حجم جابه‌جایی اسمی ۵۰ سانتیمتر مکعب در هر دور است.

برای یک پمپ فرضی با این ظرفیت، دبی تئوری در سرعت ۱۰۰۰ دور بر دقیقه برابر با ۵۰ لیتر بر دقیقه خواهد بود. با افزایش سرعت به ۱۵۰۰ دور بر دقیقه، دبی تئوری به ۷۵ لیتر بر دقیقه میرسد.

البته دبی واقعی تحت تأثیر راندمان حجمی، فشار و شرایط کاری قرار دارد و ممکن است از مقدار تئوری کمتر باشد.

این اعداد صرفاً برای توضیح عملکرد خانواده مرجع ارائه شدهاند و حجم جابه‌جایی دقیق پمپ PH43-115228A هنوز تأیید نشده است.

بنابراین نباید ظرفیت تجاری ۵۰ لیتری را به معنی دبی ثابت ۵۰ لیتر بر دقیقه در تمام شرایط کاری دانست.

ساختار آلومینیومی و فولادی پمپ روسی

یکی از ویژگیهای اعلامشده این محصول، استفاده از پوسته آلومینیومی و شفت فولادی است.

در ساختار پمپ‌های دندهای مرجع، پوسته وظیفه نگهداری چرخدندهها و ایجاد مسیرهای عبور روغن را برعهده دارد. همچنین دقت ساخت سطوح داخلی و مقدار لقی میان قطعات بر عملکرد مجموعه تأثیر میگذارد.

استفاده از آلیاژ آلومینیوم در ساخت بدنه میتواند به کاهش وزن مجموعه در مقایسه با بعضی ساختارهای چدنی کمک کند. با این حال، وزن واقعی و مقاومت فشاری پمپ به طراحی و گرید متریال نیز بستگی دارد.

شفت فولادی وظیفه انتقال گشتاور از محرک به مجموعه داخلی را انجام میدهد. در صورت دندهای بودن محصول، چرخدندهها نیز باید نیرو و حرکت را در شرایط مناسب روانکاری منتقل کنند.

گرید آلومینیوم، نوع فولاد و مشخصات عملیات حرارتی قطعات داخلی این مدل هنوز تأیید نشدهاند. بنابراین نمیتوان تنها براساس جنس بدنه، فشار کاری مشخصی برای آن تعیین کرد.

جهت دوران پمپ ۵۰ لیتری روسی

یکی از حساسترین مشخصات در انتخاب پمپ‌های روسی، جهت دوران شفت است.

در خانواده NSH-50، نمونههای راستگرد و چپگرد وجود دارند. این تفاوت میتواند بر مسیر مکش و دهش روغن و نحوه عملکرد مکانیزم داخلی اثر بگذارد.

اگر پمپ برای یک جهت مشخص طراحی شده باشد، راهاندازی آن برخلاف جهت مجاز ممکن است باعث عملکرد نامناسب یا آسیب به اجزای داخلی شود.

از طرف دیگر، جهت دوران باید از سمت مرجع تعیینشده توسط سازنده بررسی شود. مشاهده جهت حرکت شفت از دو سمت مخالف میتواند برداشت متفاوتی ایجاد کند.

به همین دلیل، هنگام خرید پمپ ۵۰ لیتری روسی بهتر است جهت دوران از روی کد کامل کارخانه یا علامت روی بدنه شناسایی شود.

برای PH43-115228A، راستگرد یا چپگرد بودن محصول هنوز تأیید نشده است.

نوع شفت و تفاوت اتصالات پمپ روسی

نوع شفت ورودی یکی دیگر از عوامل تعیینکننده سازگاری پمپ با مجموعه محرک است.

در خانواده پمپ‌های هیدرولیک روسی، فرمهای مختلف اتصال شفت وجود دارند. برخی مدلها از شفت خارخور یا هزارخار استفاده میکنند و ابعاد آنها میتواند متفاوت باشد.

علاوه بر شفت، ابعاد فلنج، فاصله سوراخهای نصب و موقعیت پورتهای روغن نیز باید بررسی شوند.

اگر پمپ جدید از نظر ظرفیت با نمونه قبلی یکسان باشد، اما فرم شفت یا ابعاد فلنج متفاوتی داشته باشد، ممکن است امکان نصب مستقیم وجود نداشته باشد.

برای محصول PH43-115228A، تعداد خار، ابعاد شفت و نوع فلنج هنوز مشخص نشدهاند؛ بنابراین تطبیق اتصال باید براساس نمونه واقعی یا نقشه فنی سازنده انجام شود.

کاربرد پمپ‌های ۵۰ لیتری روسی در ماشین‌آلات

پمپ‌های خانواده NSH-50 در تجهیزات هیدرولیکی مختلفی از جمله ماشین‌آلات کشاورزی، تراکتورها و برخی ماشین‌آلات صنعتی و راهسازی مورد استفاده قرار میگیرند.

در ماشین‌آلات کشاورزی، پمپ میتواند جریان روغن موردنیاز جکهای هیدرولیکی یا تجهیزات جانبی را تأمین کند. در ماشین‌آلات راهسازی نیز پمپ‌های دندهای برای تأمین جریان مدارهای مناسب به کار میروند.

در این کاربردها، ظرفیت پمپ باید با نیاز واقعی مصرفکنندهها هماهنگ باشد. دبی بیشتر میتواند سرعت حرکت برخی عملگرها را افزایش دهد، اما در صورت ناسازگاری با مدار ممکن است موجب افزایش افت فشار و تولید گرما شود.

همچنین فشار کاری، دور مجاز و نوع اتصال باید متناسب با دستگاه انتخاب شوند.

کاربردهای ذکرشده مربوط به خانواده مرجع هستند و سازگاری قطعی پمپ PH43-115228A با یک تراکتور یا ماشین مشخص هنوز تأیید نشده است.

فشار کاری در پمپ‌های روسی ۵۰ لیتری

فشار کاری یکی از معیارهای اصلی انتخاب پمپ هیدرولیک است.

در خانواده NSH-50، نمونههایی با فشار نامی ۱۶۰ بار در کاتالوگهای مرجع وجود دارند. با این حال، محدودیت فشار لحظهای و شرایط مجاز کارکرد در مدلهای مختلف متفاوت است.

برای مثال، مدلهای مرجع RGC НШ-50М-3Л و Rudgidromash НШ-50У-3 با وجود ظرفیت جابه‌جایی اسمی مشابه، حداکثر فشار و مشخصات دور یکسانی ندارند.

این تفاوت نشان میدهد که نباید اعداد یک مدل روسی را برای تمام پمپ‌های ۵۰ لیتری به کار برد.

برای محصول شهر قطعات با کد PH43-115228A، فشار کاری پیوسته، فشار لحظهای و حداکثر دور هنوز تأیید نشدهاند.

بنابراین پیش از نصب باید فشار موردنیاز مدار و تنظیمات تجهیزات حفاظت فشار با مشخصات مجاز همان مدل هماهنگ شوند.

اتصال پمپ روسی به PTO یا محرک مکانیکی

پمپ هیدرولیک برای عملکرد به یک منبع توان مکانیکی نیاز دارد.

در بعضی ماشین‌آلات، این توان از طریق PTO یا Power Take-Off تأمین میشود. در سیستمهای دیگر نیز امکان استفاده از الکتروموتور یا سایر محرکهای مکانیکی سازگار وجود دارد.

هنگام اتصال پمپ باید نوع شفت، ابعاد فلنج، جهت دوران، دور خروجی و توان قابل انتقال بررسی شوند.

یکی از نکات مهم، هماهنگی سرعت محرک با محدوده دور مجاز پمپ است. افزایش دور خارج از محدوده طراحی میتواند شرایط مکش روغن را نامناسب کرده و موجب افزایش صدا، دما و استهلاک شود.

همچنین اتصال مکانیکی باید بهگونهای باشد که بار جانبی غیرمجاز به شفت پمپ وارد نشود.

برای مدل PH43-115228A، مشخصات دقیق اتصال و محدوده دور هنوز به تأیید نیاز دارند.

نکات مهم نگهداری پمپ هیدرولیک روسی

عملکرد مناسب پمپ هیدرولیک به کیفیت روغن، شرایط مکش و سلامت اجزای مکانیکی وابسته است.

استفاده از روغن آلوده میتواند موجب سایش سطوح داخلی و افزایش نشتی شود. گرفتگی مسیر مکش نیز ممکن است جریان ورودی را محدود کرده و باعث ایجاد صدا یا کاویتاسیون شود.

در زمان سرویس دورهای، وضعیت شفت، پوسته، اتصالات، فیلترها و نشتی احتمالی باید بررسی شود.

همچنین لازم است دمای روغن و فشار مدار در شرایط کاری مناسب کنترل شوند. افزایش غیرعادی دما ممکن است ناشی از افت فشار در مسیرها، نشتی داخلی یا مشکل در اجزای دیگر سیستم باشد.

اگر عملکرد مدار کاهش پیدا کرده است، بهتر است پیش از تعویض پمپ، وضعیت شیرهای کنترل، جکها و منبع انتقال توان نیز بررسی شود.

نکات مهم هنگام خرید پمپ 50 لیتری

هنگام خرید این محصول، ابتدا باید مشخص شود پمپ برای چه دستگاه و چه مدار هیدرولیکی استفاده خواهد شد.

پس از تعیین نیاز سیستم، حجم جابه‌جایی، فشار کاری، جهت دوران و دور مجاز باید با مشخصات پمپ مطابقت داشته باشند.

اگر پمپ قرار است جایگزین نمونه قبلی شود، بررسی شماره فنی حکشده روی بدنه اهمیت ویژهای دارد. مدلهای مختلف خانواده NSH-50 ممکن است ظرفیت مشابه داشته باشند، اما از نظر فشار، شفت یا نوع اتصال متفاوت باشند.

بنابراین مقایسه ظاهری بهتنهایی کافی نیست و لازم است مشخصات نصب و عملکردی نیز بررسی شوند.

عبارت روس / RUS در اطلاعات فعلی محصول بهعنوان برند اعلامی ثبت شده است، اما نام کارخانه تولیدکننده هنوز تأیید نشده است.

کد PH43-115228A شناسه داخلی محصول در شهر قطعات است و نباید با Part Number رسمی کارخانه سازنده اشتباه گرفته شود.

برای بررسی سازگاری و استعلام خرید، میتوانید کد پمپ قبلی، مشخصات دستگاه و اطلاعات مجموعه محرک را در اختیار کارشناسان شهر قطعات قرار دهید.
