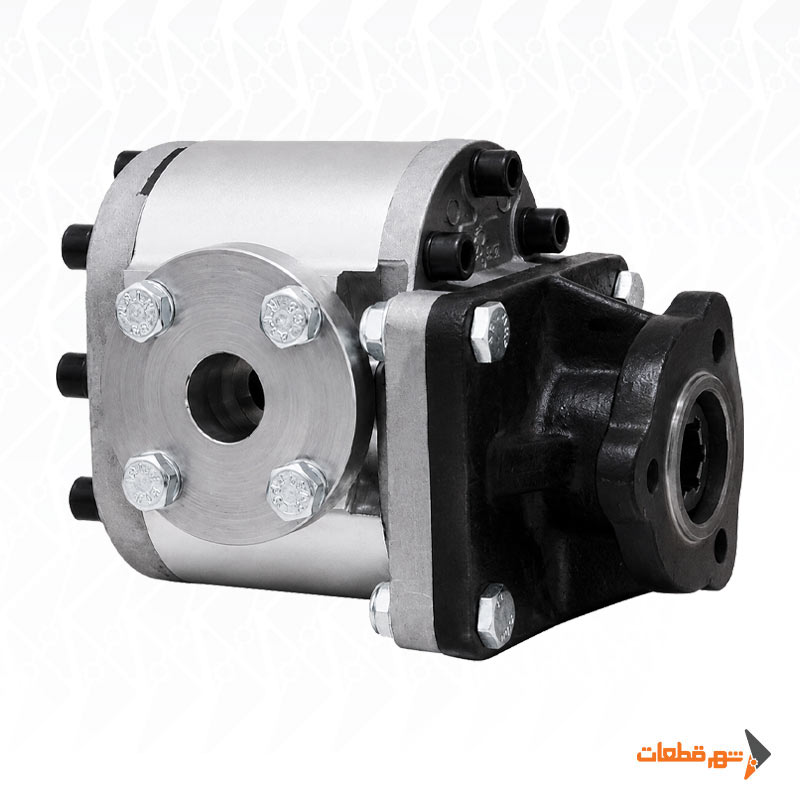

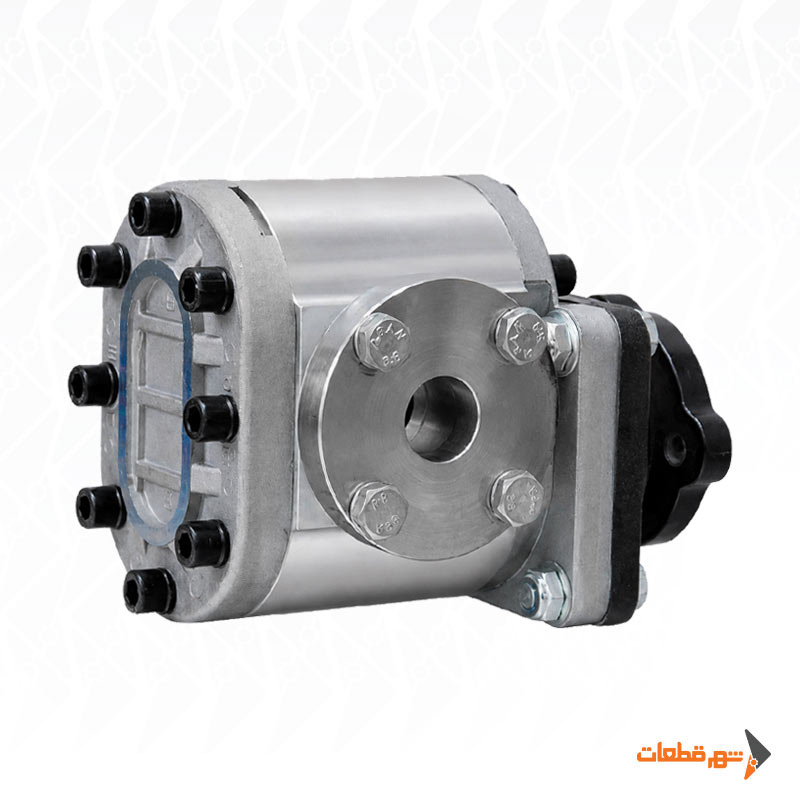

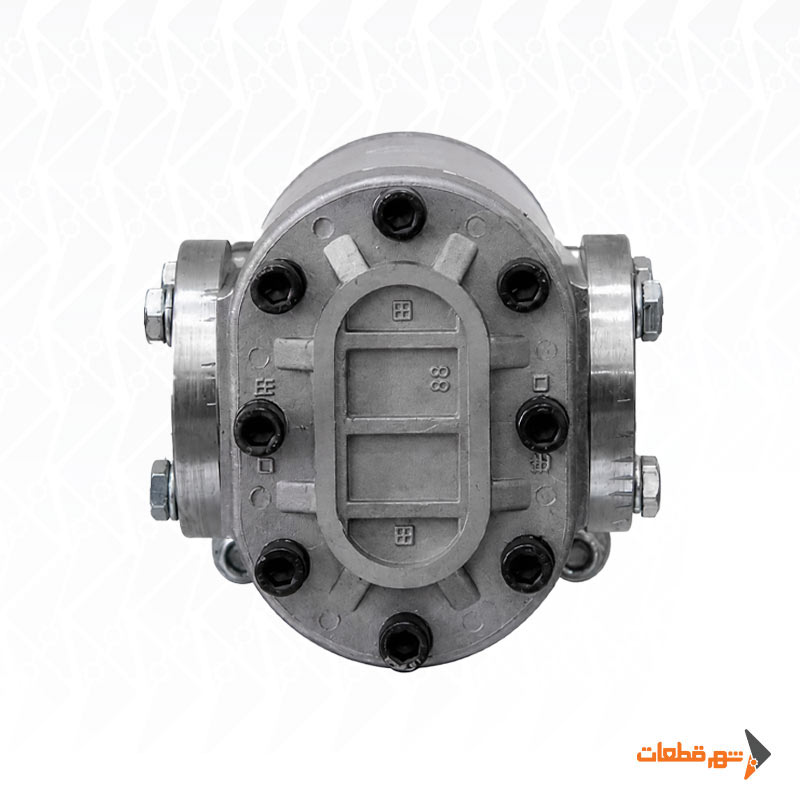

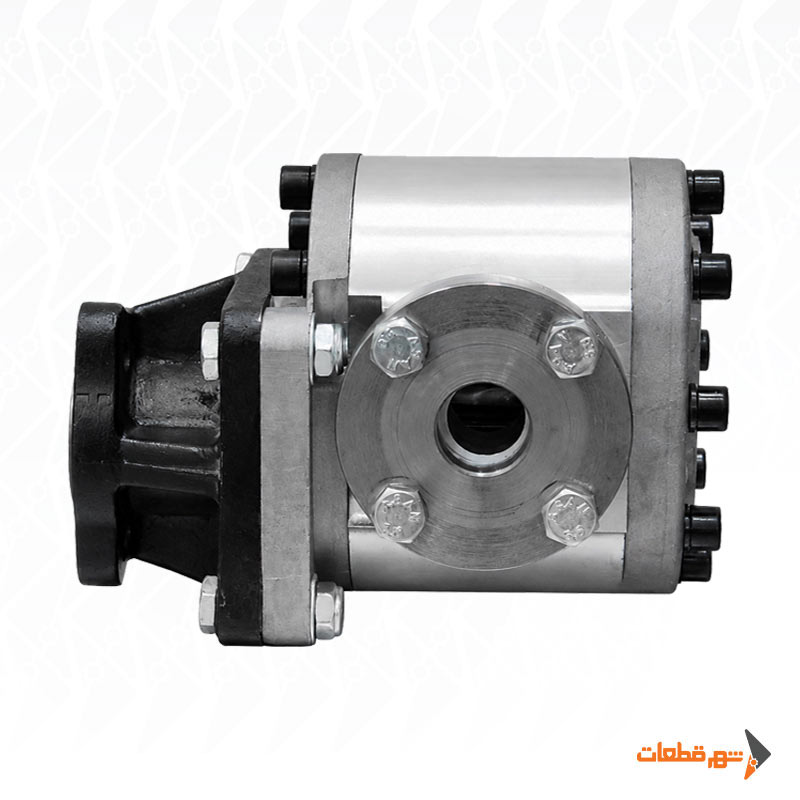

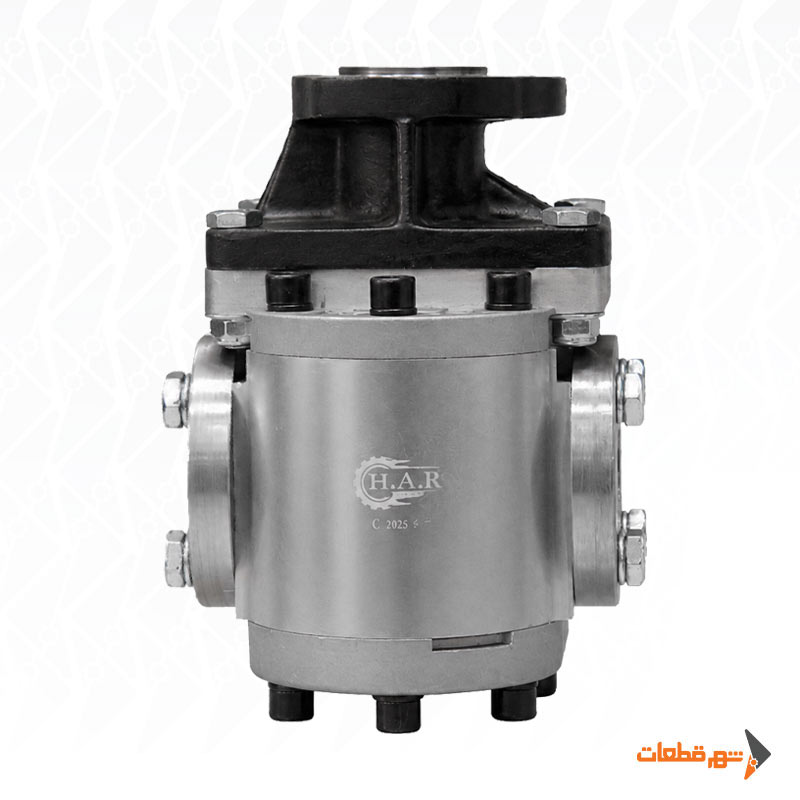

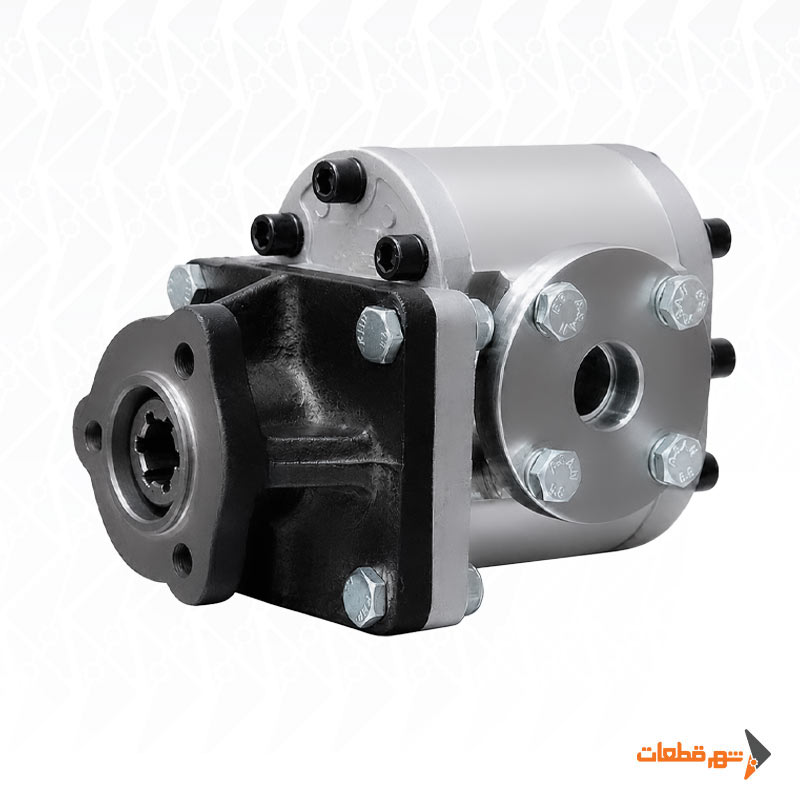

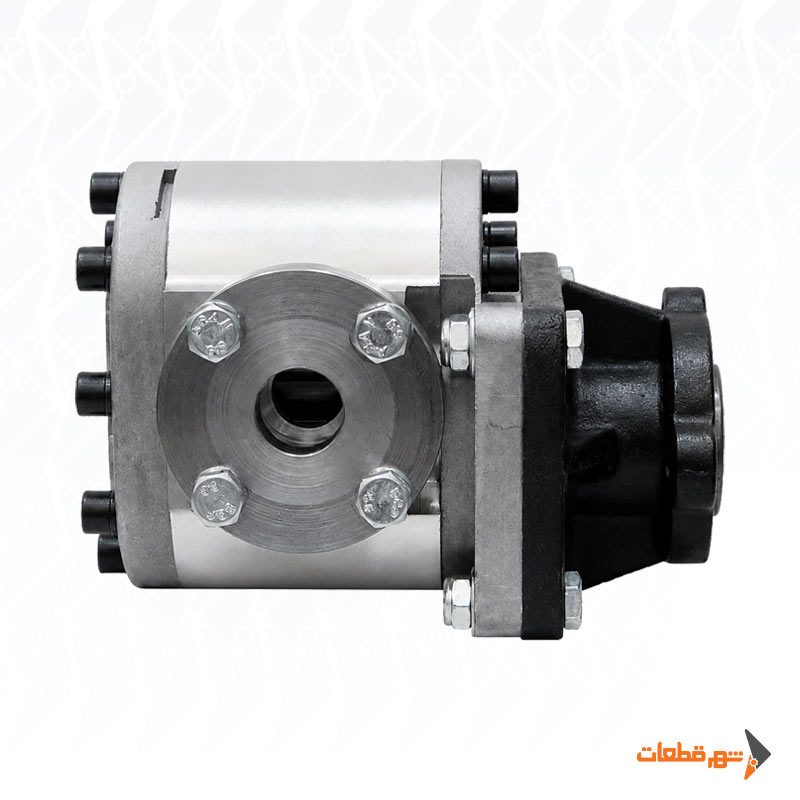

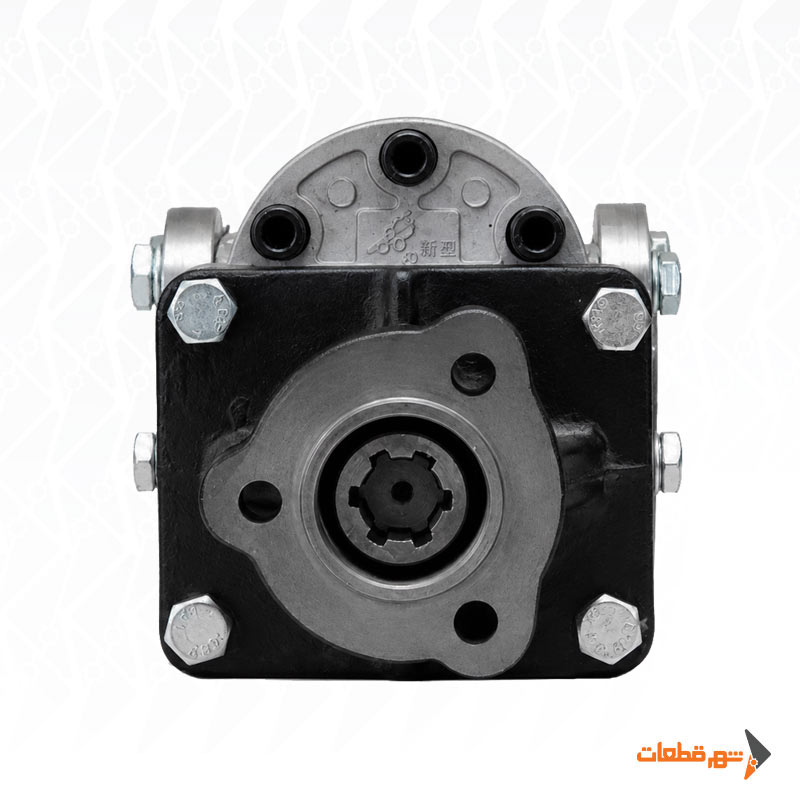

پمپ ۵۰ لیتری کوبله برند H.A.R یکی از پمپ های هیدرولیک مورد استفاده در سیستمهای انتقال قدرت و تجهیزات هیدرولیکی است که برای تأمین جریان روغن در مدارهای هیدرولیک کاربرد دارد. این محصول با ظرفیت تجاری ۵۰ لیتری و ساختار اتصال کوبله معرفی شده و برای استفاده در سیستمهایی که به انتقال حرکت مکانیکی از مجموعه محرک به پمپ نیاز دارند، قابل بررسی است.

پمپ ۵۰ لیتری H.A.R با کشور سازنده اعلامی چین و متریال آلومینیوم و فولاد عرضه میشود. آلومینیوم در ساختار بدنه و فولاد در اجزای انتقال قدرت این خانواده از پمپها کاربرد دارد. با این حال، جنس دقیق هر بخش و طراحی داخلی محصول باید با نمونه واقعی تطبیق داده شود.

یکی از ویژگیهای اصلی این محصول، اتصال کوبله یا Coupled است. در چنین ساختارهایی، انتقال گشتاور از محرک به شفت پمپ از طریق یک اتصال مکانیکی انجام میشود. نوع این اتصال میتواند متناسب با طراحی پمپ و تجهیزات جانبی متفاوت باشد.

هنگام خرید پمپ 50 لیتری کوبله، بررسی نوع کوپلینگ، ابعاد شفت ورودی، جهت دوران، فشار کاری و دور مجاز اهمیت زیادی دارد. همچنین ظرفیت واقعی پمپ باید با نیاز مدار هیدرولیک هماهنگ باشد تا مجموعه در شرایط کاری مناسب فعالیت کند.

مشخصات فنی پمپ ۵۰ لیتری کوبله H.A.R

پمپ ۵۰ لیتری کوبله چگونه کار میکند؟

وظیفه اصلی پمپ هیدرولیک، دریافت توان مکانیکی از مجموعه محرک و ایجاد جریان روغن در مدار است. این جریان برای راهاندازی مصرفکنندههایی مانند جکهای هیدرولیکی و سایر تجهیزات مورد استفاده قرار میگیرد.

در سیستمهای هیدرولیکی خودروهای سنگین، توان موردنیاز پمپ معمولاً از طریق بغل گیربکس یا Power Take-Off (PTO) تأمین میشود. در تجهیزات صنعتی نیز ممکن است الکتروموتور یا محرک مکانیکی دیگری وظیفه چرخاندن شفت پمپ را برعهده داشته باشد.

پس از انتقال حرکت دورانی به پمپ، مکانیزم داخلی روغن را از مخزن دریافت کرده و به سمت مدار خروجی هدایت میکند. فشار موردنیاز نیز در نتیجه مقاومت بار و شرایط عملکرد مدار ایجاد میشود.

در صورت تأیید ساختار دندهای، جابهجایی روغن توسط حرکت چرخدندههای داخلی انجام خواهد شد. نوع دقیق مکانیزم پمپاژ در محصول H.A.R کد PH28-6721A هنوز به بررسی مدل سازنده نیاز دارد.

منظور از پمپ کوبله چیست؟

اصطلاح کوبله (Coupled) در تجهیزات انتقال قدرت به نحوه اتصال مکانیکی دو مجموعه برای انتقال حرکت و گشتاور اشاره دارد.

در یک سیستم پمپ هیدرولیک، کوپلینگ میتواند میان شفت محرک و شفت ورودی پمپ قرار گیرد. این اتصال وظیفه انتقال گشتاور را دارد و بسته به نوع طراحی، میتواند بهصورت مستقیم یا با استفاده از قطعه واسط انجام شود.

یکی از نکات مهم، تفاوت میان پمپ دارای اتصال کوبله و مجموعه پمپ و الکتروموتور کوبلهشده است. این دو مفهوم الزاماً یکسان نیستند.

در محصول PH28-6721A، عبارت کوبله بخشی از عنوان تجاری کالا است؛ اما هنوز مشخص نشده که کوپلینگ مستقل همراه محصول عرضه میشود یا منظور، ساختار اتصال خود پمپ است.

بنابراین پیش از سفارش باید نوع اتصال و قطعات همراه محصول با سیستم موردنظر تطبیق داده شوند.

اهمیت کوپلینگ در انتقال گشتاور

کوپلینگ یکی از اجزای مهم در سیستمهای انتقال قدرت مکانیکی است. این قطعه حرکت دورانی را از شفت محرک به شفت پمپ منتقل میکند.

برای عملکرد صحیح، کوپلینگ باید از نظر ظرفیت انتقال گشتاور، ابعاد اتصال، شرایط دوران و میزان ناهمراستایی مجاز با سیستم سازگار باشد.

اگر کوپلینگ ظرفیت کافی نداشته باشد یا اتصال آن بهدرستی انجام نشود، ممکن است لرزش، صدای غیرعادی یا بار اضافی به شفت و یاتاقانهای مجموعه وارد شود.

همچنین نمیتوان بدون بررسی نوع کوپلینگ فرض کرد که اتصال توانایی جبران هر مقدار ناهمراستایی را دارد. بعضی کوپلینگها به هممحوری بسیار دقیق نیاز دارند و برخی دیگر مقدار محدودی از انحراف را تحمل میکنند.

در پمپ ۵۰ لیتری کوبله H.A.R، ابعاد و ساختار اتصال هنوز تأیید نشدهاند؛ بنابراین انتخاب کوپلینگ باید پس از بررسی نمونه واقعی انجام شود.

ظرفیت ۵۰ لیتری پمپ به چه معناست؟

یکی از مهمترین نکات هنگام خرید پمپ ۵۰ لیتری کوبله، شناخت تفاوت میان حجم جابه جایی و دبی خروجی است.

حجم جابهجایی یا Displacement نشان میدهد که پمپ در هر دور گردش، چه حجمی از روغن را بهصورت تئوری جابهجا میکند. این مقدار معمولاً با واحد سانتیمتر مکعب بر دور بیان میشود.

در مقابل، دبی یا Flow Rate مقدار روغنی است که در واحد زمان از پمپ خارج میشود و به حجم جابه جایی، سرعت دوران و راندمان حجمی بستگی دارد.

برای مثال، اگر یک پمپ فرضی حجم جابهجایی ۵۰ سانتیمتر مکعب بر دور داشته باشد، در سرعت ۱۰۰۰ دور بر دقیقه، دبی تئوری آن حدود ۵۰ لیتر بر دقیقه خواهد بود. همین پمپ در سرعت ۱۵۰۰ دور بر دقیقه، دبی تئوری ۷۵ لیتر بر دقیقه خواهد داشت.

این محاسبه صرفاً یک مثال آموزشی است و حجم جابهجایی ۵۰ سیسی برای پمپ H.A.R کد PH28-6721A هنوز تأیید نشده است.

در انتخاب محصول باید مشخص شود ظرفیت اعلامی ۵۰ لیتری دقیقاً به چه پارامتر و شرایط کاری اشاره دارد.

ساختار آلومینیومی پمپ H.A.R

یکی از مشخصات این محصول، استفاده از آلومینیوم در ساختار پوسته است.

آلیاژهای آلومینیوم در بسیاری از پمپ های هیدرولیکی کاربرد دارند و میتوانند به کاهش وزن مجموعه نسبت به برخی طراحیهای تمامچدنی کمک کنند.

در پمپ هیدرولیک، بدنه وظیفه نگهداری اجزای داخلی، حفظ موقعیت قطعات مکانیکی و فراهم کردن مسیرهای عبور روغن را برعهده دارد.

با این حال، مقاومت واقعی پوسته در برابر فشار تنها به جنس آلومینیوم بستگی ندارد. گرید آلیاژ، ضخامت بدنه، شکل محفظه و طراحی قطعات داخلی از عوامل مهم تعیینکننده هستند.

برای PH28-6721A محل دقیق استفاده از آلومینیوم و گرید آن هنوز مشخص نشده است. بنابراین نباید بدون اطلاعات سازنده، فشار کاری مشخصی را به این محصول نسبت داد.

شفت فولادی و اجزای انتقال قدرت

شفت ورودی یکی از بخشهای اصلی پمپ هیدرولیک است که گشتاور محرک را دریافت میکند.

در محصول H.A.R، جنس شفت فولاد اعلام شده است. این قطعه هنگام فعالیت تحت تنش پیچشی قرار میگیرد و باید از نظر ابعاد و ظرفیت انتقال نیرو با اتصال محرک سازگار باشد.

در پمپ های دندهای، چرخدندههای داخلی نیز وظیفه جابهجایی روغن را انجام میدهند. سلامت سطح دندانهها، لقی داخلی و وضعیت یاتاقانها بر راندمان و عمر کاری مجموعه اثر میگذارند.

با این حال، نوع دقیق مکانیزم داخلی پمپ ۵۰ لیتری کوبله هنوز تأیید نشده است و نباید ساختار چرخدندهای خاصی را به آن نسبت داد.

گرید فولاد، سختی سطح و مشخصات عملیات حرارتی اجزای داخلی نیز به دیتاشیت اختصاصی سازنده نیاز دارند.

سازگاری پمپ کوبله با بغل گیربکس

در سیستمهای هیدرولیکی خودروهای سنگین، انتخاب پمپ مناسب باید با توجه به مشخصات PTO انجام شود.

بغل گیربکس وظیفه انتقال بخشی از توان مکانیکی گیربکس خودرو به تجهیزات جانبی را برعهده دارد. پمپ نیز پس از دریافت این توان، جریان روغن موردنیاز مدار هیدرولیک را تأمین میکند.

برای اتصال صحیح، نوع شفت، ابعاد فلنج، ساختار کوپلینگ و جهت دوران باید با یکدیگر هماهنگ باشند.

همچنین دور خروجی بغل گیربکس باید در محدوده مجاز پمپ قرار گیرد. انتخاب نسبت تبدیل نامناسب میتواند باعث شود پمپ با سرعتی خارج از محدوده طراحی کار کند.

در مدل PH28-6721A، نوع فلنج، شکل شفت و استاندارد اتصال هنوز تأیید نشدهاند؛ بنابراین سازگاری آن با یک PTO مشخص باید پیش از نصب بررسی شود.

فشار کاری و تأثیر آن بر انتخاب پمپ

فشار کاری یکی از پارامترهای اصلی انتخاب پمپ هیدرولیک است.

پمپ جریان روغن را تأمین میکند و فشار مدار در نتیجه مقاومت بار ایجاد میشود. بنابراین مجموعه باید بتواند در محدوده فشار مجاز خود، جریان موردنیاز سیستم را فراهم کند.

اگر فشار موردنیاز مدار بیشتر از ظرفیت مجاز پمپ باشد، احتمال آسیب به اجزای داخلی، آببندیها و شفت افزایش پیدا میکند.

در خانواده پمپ های ۵۰ سیسی، مدلهایی با فشارهای کاری متفاوت وجود دارند؛ اما این مقادیر متعلق به طراحی و مشخصات همان سازندگان هستند.

برای پمپ کوبله H.A.R کد PH28-6721A، فشار کاری پیوسته و حداکثر فشار هنوز تأیید نشدهاند. این اطلاعات باید پیش از انتخاب محصول برای مدارهای پرفشار بررسی شوند.

جهت دوران و سرعت مجاز پمپ

جهت دوران یکی از مشخصات مهم هنگام نصب پمپ هیدرولیک است.

بسته به طراحی سازنده، پمپ ممکن است راستگرد، چپگرد یا در بعضی مدلها دوطرفه باشد. این ویژگی باید با جهت حرکت شفت محرک هماهنگ باشد.

در صورت استفاده از پمپ یک جهت، چرخش در جهت نامناسب ممکن است باعث اختلال در مکش و خروج روغن یا آسیب به اجزای داخلی شود.

از طرف دیگر، سرعت شفت باید در محدوده مجاز سازنده باشد. دور بیش از حد میتواند باعث افزایش نیاز به روغن در ورودی و ایجاد شرایط نامناسب مکش شود.

در این محصول، جهت دوران و حداقل و حداکثر RPM هنوز تأیید نشدهاند و باید از روی پلاک یا اطلاعات فنی مدل واقعی مشخص شوند.

کاربرد پمپ ۵۰ لیتری کوبله در سیستم های هیدرولیکی

پمپ های هیدرولیک کوبله در سیستمهای مختلفی برای تأمین جریان روغن استفاده میشوند.

در خودروهای کمپرسی، پمپ میتواند پس از دریافت توان از PTO، جریان روغن موردنیاز جک را فراهم کند. در این حالت، سرعت حرکت جک به دبی مؤثر و ابعاد جک وابسته است و نیروی تولیدشده نیز با فشار مدار ارتباط دارد.

در تجهیزات صنعتی و بالابرها نیز پمپ میتواند با استفاده از محرک مکانیکی سازگار، جریان روغن موردنیاز سیستم را تأمین کند.

با این حال، مناسب بودن PH28-6721A برای هر کاربری باید براساس حجم جابهجایی واقعی، فشار مجاز، نوع اتصال و شرایط کاری همان سیستم تعیین شود.

نکات نصب و راه اندازی پمپ کوبله

در زمان نصب پمپ، بررسی همراستایی مجموعه محرک و شفت ورودی اهمیت زیادی دارد.

اتصال مکانیکی باید بدون اعمال بارهای نامناسب به شفت پمپ انجام شود. کوپلینگ یا قطعه واسط نیز باید مطابق مشخصات سازنده نصب شود.

مسیر مکش روغن باید بتواند جریان موردنیاز پمپ را تأمین کند. وجود گرفتگی، محدودیت شدید یا نشتی هوا در ورودی میتواند باعث ایجاد صدا، کاهش عملکرد و کاویتاسیون شود.

پس از نصب، راهاندازی اولیه باید مطابق دستورالعمل سازنده انجام شود. بررسی جهت دوران، فشار مدار، دمای روغن، نشتی و صدای عملکرد در این مرحله ضروری است.

همچنین استفاده از روغن هیدرولیک سازگار و تجهیزات حفاظت فشار مناسب، برای حفظ عملکرد صحیح مجموعه اهمیت دارد.

نشانه های عملکرد نامناسب پمپ کوبله

ایجاد صدای غیرعادی، لرزش در محل اتصال، کاهش دبی و افزایش دمای روغن میتوانند از نشانههای وجود مشکل در مجموعه باشند.

با این حال، این علائم همیشه به معنی خرابی خود پمپ نیستند. ناهمراستایی کوپلینگ، فرسودگی اتصال، مشکل در PTO، محدودیت مسیر مکش یا عملکرد نامناسب شیرهای مدار نیز ممکن است چنین نشانههایی ایجاد کنند.

به همین دلیل، هنگام عیبیابی پمپ کوبله باید علاوه بر عملکرد هیدرولیکی، وضعیت اتصال مکانیکی و مجموعه محرک نیز بررسی شود.

نکات مهم هنگام خرید پمپ 50 لیتری کوبله

پیش از خرید این محصول، ابتدا باید نوع کاربرد و مشخصات سیستم هیدرولیک مشخص شود.

پس از آن، نوع کوپلینگ، استاندارد اتصال، ابعاد شفت، جهت دوران و دور خروجی محرک باید با پمپ تطبیق داده شوند.

همچنین حجم جابهجایی واقعی، فشار کاری پیوسته و حداکثر فشار مجاز باید با نیاز مدار هیدرولیک هماهنگ باشند.

اگر پمپ قرار است جایگزین نمونه قبلی شود، بررسی ابعاد اتصال و کد فنی پمپ قبلی اهمیت زیادی دارد. مشابه بودن ظرفیت تجاری ۵۰ لیتری بهتنهایی برای جایگزینی مستقیم کافی نیست.
