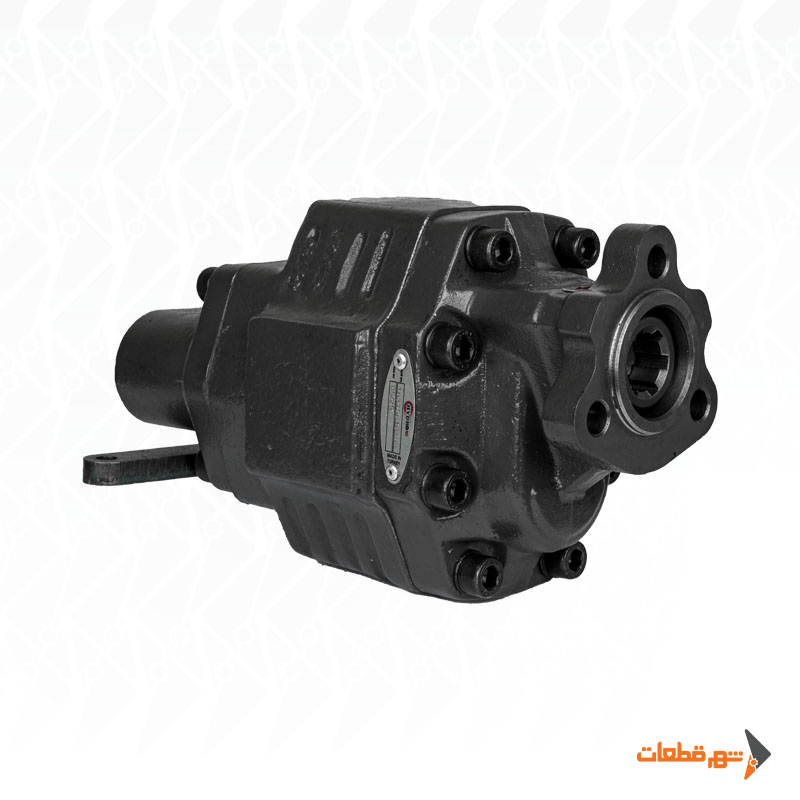

پمپ ۸۲ لیتری سه‌گوش دستی برند HYDROAS (هیدروآس) ترکیه یکی از محصولات مورد استفاده در سیستم‌های هیدرولیکی خودرو‌های کاربری و سنگین است. این پمپ با ظرفیت اسمی ۸۲ لیتری و اتصال موسوم به سه‌گوش معرفی شده و وظیفه آن تأمین جریان روغن موردنیاز مدار هیدرولیک است.

این محصول با پوسته چدنی و متریال فولادی در فهرست شهر قطعات ثبت شده است. ویژگی اصلی آن، نوع اتصال سه‌گوش است که باید از نظر فرم فلنج، موقعیت سوراخ‌های نصب و مشخصات شفت با مجموعه انتقال قدرت خودرو مطابقت داشته باشد.

پمپ ۸۲ لیتری سه‌گوش دستی هیدروآس با کد PH46-9313A برای بررسی کاربرد در سیستم‌های هیدرولیکی مانند کمپرسی و بالابر معرفی می‌شود. بااین‌حال، حجم جابه‌جایی دقیق، فشار کاری، جهت دوران و استاندارد اتصال این نمونه هنوز از دیتاشیت اختصاصی سازنده تأیید نشده‌اند.

هنگام خرید پمپ 82 لیتری سه‌گوش دستی، توجه به نوع اتصال و مشخصات واقعی پمپ اهمیت زیادی دارد؛ زیرا یکسان بودن ظرفیت اسمی یا شباهت ظاهری با پمپ قبلی، برای تأیید سازگاری کافی نیست.

مشخصات فنی پمپ ۸۲ لیتری سه‌گوش دستی HYDROAS

توضیح فنی: برند، کشور برند، متریال و عنوان‌های «۸۲ لیتری»، «سه‌گوش» و «دستی» بر اساس اطلاعات اعلام‌شده کالا ثبت شده‌اند. کد PH46-9313A شناسه داخلی شهر قطعات است و شماره فنی رسمی کارخانه HYDROAS محسوب نمی‌شود.

پمپ ۸۲ لیتری سه‌گوش دستی چیست؟

پمپ ۸۲ لیتری سه‌گوش دستی یک پمپ هیدرولیک است که با دریافت انرژی از منبع محرک، جریان روغن موردنیاز تجهیزات هیدرولیکی را تأمین می‌کند.

در خودرو‌های سنگین، پمپ هیدرولیک ممکن است از طریق مجموعه Power Take-Off یا PTO به سیستم انتقال قدرت متصل شود. در این ساختار، حرکت دورانی از گیربکس به پمپ منتقل می‌شود و پمپ روغن را از مسیر مکش دریافت کرده و وارد مدار هیدرولیکی می‌کند.

فشار مدار بر اساس مقاومت بار و عملکرد تجهیزات کنترل فشار ایجاد می‌شود. بنابراین وظیفه پمپ، تأمین جریان روغن است و نباید ظرفیت اسمی آن را مستقیماً معادل فشار تولیدی دانست.

پمپ PH46-9313A با عنوان سه‌گوش دستی معرفی شده است؛ اما برای تشخیص دقیق مکانیزم داخلی و نوع کنترل مجموعه، بررسی نمونه یا اطلاعات سازنده ضروری است.

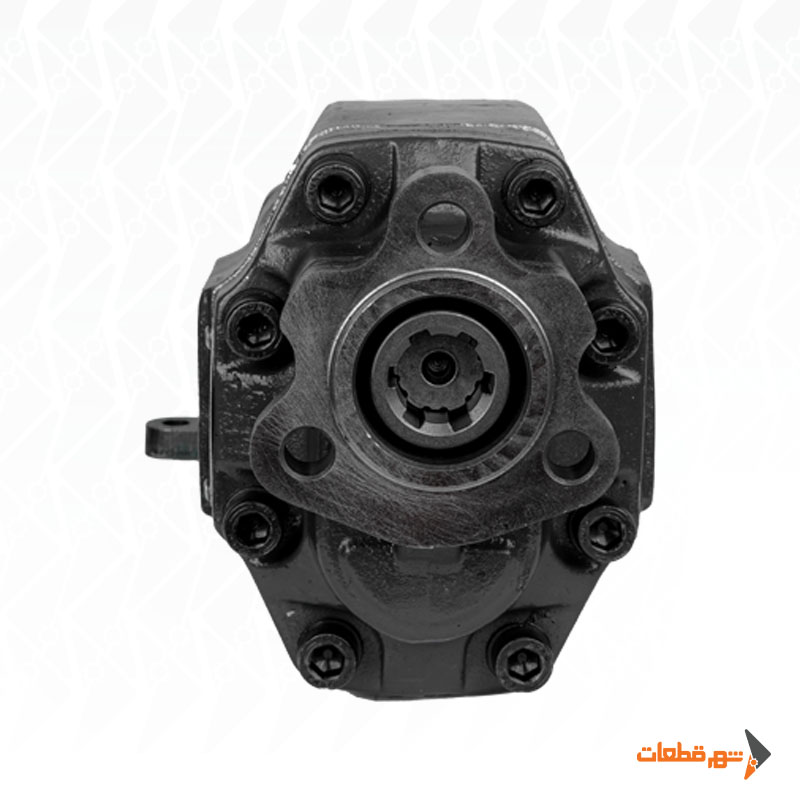

اتصال سه‌گوش در پمپ هیدرولیک

یکی از مهم‌ترین ویژگی‌های این محصول، اتصال سه‌گوش است.

در بازار تجهیزات هیدرولیکی خودرو‌های سنگین، اصطلاح سه‌گوش معمولاً برای معرفی برخی طراحی‌های اتصال پمپ استفاده می‌شود. در خانواده پمپ‌های مرجع ۸۲ لیتری، نمونه‌هایی با فلنج UNI سه‌سوراخ وجود دارند.

بااین‌حال، عنوان سه‌گوش به‌تنهایی استاندارد دقیق اتصال پمپ HYDROAS را مشخص نمی‌کند.

در زمان انتخاب باید شکل فلنج، تعداد و آرایش سوراخ‌های نصب، قطر بخش راهنما و مشخصات شفت ورودی بررسی شوند.

برای مثال، اگر پمپ مستقیماً به خروجی PTO متصل می‌شود، محل سوراخ‌های پیچ و شفت باید با مجموعه مقابل هماهنگ باشند. تفاوت در این بخش‌ها ممکن است مانع نصب صحیح پمپ شود.

به همین دلیل، هنگام خرید پمپ ۸۲ لیتری سه‌گوش دستی، بررسی تصویر نمای اتصال و مشخصات ابعادی اهمیت زیادی دارد.

منظور از دستی بودن پمپ سه‌گوش چیست؟

عبارت دستی یکی از ویژگی‌های اعلام‌شده در عنوان این محصول است که باید از نظر فنی شناسایی شود.

در سیستم‌های هیدرولیکی خودرو‌های سنگین، گاهی از عبارت دستی برای تجهیزاتی استفاده می‌شود که مجموعه PTO مرتبط با آن‌ها دارای فرمان مکانیکی است.

در چنین سیستم‌هایی، PTO ممکن است از طریق اهرم یا مکانیزم دستی فعال شود، اما پمپ هیدرولیک همچنان با دریافت توان مکانیکی از شفت ورودی کار می‌کند.

این ساختار با پمپ هیدرولیک دستی واقعی که انرژی موردنیاز پمپاژ را مستقیماً از حرکت دست یا اهرم دریافت می‌کند، متفاوت است.

برای محصول HYDROAS کد PH46-9313A هنوز تأیید نشده که عبارت دستی دقیقاً به کدام قسمت از مجموعه اشاره دارد.

بنابراین این اصطلاح در عنوان حفظ شده، اما وجود اهرم دستی روی خود پمپ یا مکانیزم فرمان مستقل برای آن قطعی اعلام نمی‌شود.

تفاوت پمپ سه‌گوش دستی و پمپ ۸۲ لیتری بادی

در فهرست محصولات شهر قطعات، نمونه‌های ۸۲ لیتری با عنوان‌های دستی و بادی وجود دارند.

تفاوت این نام‌گذاری‌ها ممکن است به روش کنترل مجموعه، نوع اتصال یا ویژگی‌های طراحی مربوط باشد؛ اما بدون مشخصات اختصاصی نمی‌توان علت دقیق تفاوت را تعیین کرد.

در یک سیستم مجهز به فرمان دستی، فعال‌سازی PTO می‌تواند از مسیر مکانیکی انجام شود. در سیستم دارای فرمان بادی نیز ممکن است هوای فشرده وظیفه کنترل مکانیزم درگیری را بر عهده داشته باشد.

بااین‌حال، دستی یا بادی بودن به‌تنهایی ظرفیت، فشار کاری یا دبی پمپ را مشخص نمی‌کند.

پمپ سه‌گوش دستی HYDROAS با کد PH46-9313A و پمپ ۸۲ لیتری بادی Artisan با کد PH45-93135A دو محصول مستقل هستند و قابلیت جایگزینی آن‌ها هنوز تأیید نشده است.

برای مقایسه دقیق باید نوع اتصال، محرک، جهت دوران و مشخصات عملکردی هر دو محصول بررسی شوند.

مفهوم ظرفیت ۸۲ لیتری در پمپ هیدرولیک

عدد ۸۲ لیتری یکی از مشخصات اصلی معرفی این محصول در بازار است؛ اما برای انتخاب دقیق پمپ باید تفاوت ظرفیت اسمی با حجم جابه‌جایی و دبی واقعی مشخص شود.

در پمپ‌های هیدرولیک دورانی، حجم جابه‌جایی (Displacement) مقدار حجم هندسی جابه‌جاشده در هر دور است و معمولاً با واحد cm³/rev بیان می‌شود.

در مقابل، دبی (Flow Rate) مقدار جریان روغن در واحد زمان است و معمولاً بر حسب L/min اندازه‌گیری می‌شود.

برای مثال، اگر حجم جابه‌جایی یک پمپ دقیقاً ۸۲ سانتی‌متر مکعب در هر دور باشد، در سرعت ۱۰۰۰ دور بر دقیقه، دبی نظری آن ۸۲ لیتر بر دقیقه خواهد بود.

این محاسبه صرفاً یک مثال است؛ زیرا حجم جابه‌جایی واقعی PH46-9313A هنوز تأیید نشده است.

بنابراین نباید عدد ۸۲ موجود در عنوان محصول را بدون دیتاشیت، به‌عنوان دبی تضمین‌شده یا حجم جابه‌جایی دقیق ثبت کرد.

دبی واقعی و تأثیر آن بر عملکرد سیستم

دبی واقعی پمپ از عوامل مهم در تعیین سرعت عملکرد تجهیزات هیدرولیکی است.

در پمپ‌های جابه‌جایی مثبت دورانی، افزایش دور در محدوده مجاز معمولاً باعث افزایش دبی نظری می‌شود. بااین‌حال، مقدار جریان واقعی به راندمان حجمی و شرایط کاری نیز وابسته است.

برای مثال، در یک سیستم کمپرسی، مقدار جریان روغن می‌تواند بر سرعت حرکت جک هیدرولیک اثر بگذارد.

اگر دبی کمتر از مقدار موردنیاز باشد، ممکن است عملکرد تجهیزات کندتر شود. از طرف دیگر، انتخاب پمپی با ظرفیت نامتناسب می‌تواند نیاز توان یا شرایط جریان مدار را تغییر دهد.

برای پمپ ۸۲ لیتری سه‌گوش دستی هیدروآس، مقدار دبی واقعی هنوز مشخص نشده است. بنابراین انتخاب این محصول باید بر اساس اطلاعات فنی پمپ و نیاز واقعی مدار انجام شود.

ساختار چدنی پمپ HYDROAS

پوسته این محصول طبق اطلاعات اعلام‌شده از چدن ساخته شده است.

بدنه پمپ هیدرولیک وظیفه نگهداری اجزای داخلی و ایجاد سطوح اتصال مکانیکی و هیدرولیکی را بر عهده دارد.

در هنگام نصب، سلامت پوسته، محل پیچ‌ها، سطوح آب‌بندی و پورت‌های روغن اهمیت زیادی دارد.

وجود ترک، شکستگی یا آسیب در قسمت اتصال می‌تواند باعث نشتی یا نصب نامناسب مجموعه شود.

همچنین فولاد در متریال اعلامی این پمپ وجود دارد؛ اما محل دقیق استفاده از آن هنوز مشخص نشده است. بنابراین جنس شفت، چرخ‌دنده‌ها یا سایر اجزای داخلی نباید بدون بررسی نمونه قطعی اعلام شود.

گرید چدن و فولاد و عملیات حرارتی احتمالی اجزای داخلی نیز نیازمند تأیید تولیدکننده هستند.

جهت دوران پمپ سه‌گوش دستی

جهت دوران یکی از مشخصات تعیین‌کننده برای انتخاب پمپ هیدرولیک متصل به PTO است.

پمپ‌های دورانی ممکن است راست‌گرد، چپ‌گرد یا در برخی مدل‌ها دوطرفه باشند.

هنگام انتخاب باید جهت دوران شفت خروجی PTO با جهت مجاز پمپ هماهنگ باشد. همچنین لازم است سمت مشاهده برای تعیین راست‌گرد یا چپ‌گرد بودن مشخص شود.

در خانواده پمپ‌های مرجع ۸۲ لیتری سه‌گوش، نمونه‌هایی با جهت دوران متفاوت وجود دارند. بنابراین تنها عنوان سه‌گوش یا ظرفیت ۸۲ لیتری نمی‌تواند جهت دوران را مشخص کند.

برای پمپ PH46-9313A، جهت دوران هنوز از دیتاشیت اختصاصی HYDROAS تأیید نشده است.

به همین دلیل، پیش از نصب باید علامت جهت دوران روی پمپ یا مشخصات فنی همان مدل بررسی شود.

فشار کاری پمپ ۸۲ لیتری HYDROAS

یکی از عوامل اصلی انتخاب پمپ هیدرولیک، فشار کاری مجاز آن است.

در مشخصات فنی پمپ‌ها معمولاً فشار پیوسته، فشار متناوب و فشار لحظه‌ای به‌صورت جداگانه معرفی می‌شوند.

این مقادیر شرایط کاری متفاوتی را نشان می‌دهند و نباید بدون توجه به محدودیت زمانی و عملکردی، به‌جای یکدیگر استفاده شوند.

در پمپ‌های مرجع سری ۸۲، فشار کاری بسته به سازنده و مدل متفاوت است.

برای مثال، پمپ Hyva 082L-L-3H دارای حداکثر فشار اعلامی ۲۲۰ بار است، اما این مقدار صرفاً متعلق به همان مدل Hyva بوده و مشخصات پمپ HYDROAS محسوب نمی‌شود.

برای پمپ سه‌گوش دستی PH46-9313A، فشار کاری مجاز هنوز تأیید نشده است؛ بنابراین انتخاب آن برای یک مدار با فشار مشخص باید پس از دریافت اطلاعات فنی اختصاصی انجام شود.

ارتباط پمپ سه‌گوش با بغل گیربکس PTO

در بسیاری از خودرو‌های کاربری، پمپ هیدرولیک از طریق PTO به سیستم انتقال قدرت متصل می‌شود.

برای انتخاب صحیح این مجموعه، مشخصات مکانیکی پمپ و خروجی PTO باید با یکدیگر هماهنگ باشند.

نوع فلنج، ابعاد اتصال، تعداد خار شفت، جهت دوران و دور کاری از موارد مهم این تطبیق هستند.

همچنین توان موردنیاز پمپ باید در محدوده ظرفیت مجاز PTO و گیربکس قرار داشته باشد.

اگر پمپ جدید جایگزین نمونه قبلی می‌شود، نباید صرفاً براساس شباهت فلنج یا ظرفیت اسمی ۸۲ لیتری انتخاب شود.

برای PH46-9313A، سازگاری با یک مدل مشخص از بغل گیربکس تا زمان تأیید مشخصات اتصال و عملکردی قطعی نیست.

کاربرد پمپ ۸۲ لیتری سه‌گوش در کمپرسی و بالابر

پمپ‌های هیدرولیک این رده می‌توانند در سیستم‌های خودرو‌های کاربری مانند کمپرسی و بالابر مورد استفاده قرار گیرند، مشروط بر اینکه ظرفیت و شرایط عملکردی آن‌ها با نیاز تجهیزات هماهنگ باشد.

در کمپرسی، پمپ جریان روغن موردنیاز برای عملکرد جک هیدرولیک را تأمین می‌کند.

در سیستم بالابر نیز جریان روغن برای حرکت عملگر‌های هیدرولیکی مورد استفاده قرار می‌گیرد.

بااین‌حال، نیاز فشار و دبی هر سیستم می‌تواند متفاوت باشد. بنابراین مناسب بودن یک پمپ برای کمپرسی، به معنی سازگاری قطعی آن با هر نوع بالابر نیست.

برای پمپ سه‌گوش دستی هیدروآس، کاربرد نهایی باید بر اساس مشخصات واقعی پمپ، PTO و مدار هیدرولیک تعیین شود.

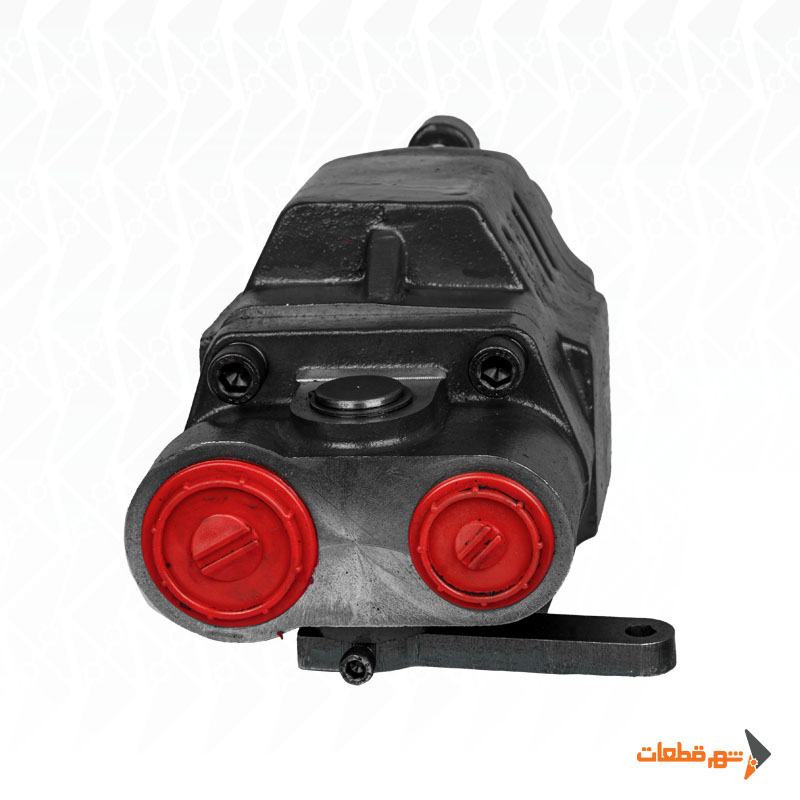

اهمیت دهانه مکش و خروجی روغن

اندازه و موقعیت دهانه‌های روغن در عملکرد و نصب پمپ اهمیت زیادی دارند.

در قسمت مکش، مسیر روغن باید بتواند جریان موردنیاز پمپ را بدون محدودیت بیش از حد تأمین کند. طراحی نامناسب این مسیر ممکن است باعث افت فشار ورودی و افزایش احتمال کاویتاسیون شود.

در سمت خروجی نیز اتصالات، شیلنگ‌ها و شیر‌های هیدرولیک باید با فشار و جریان کاری مدار سازگار باشند.

برای محصول PH46-9313A، ابعاد دهانه مکش، دهانه فشار و موقعیت پورت‌ها هنوز مشخص نشده‌اند.

بنابراین انتخاب اتصالات باید پس از بررسی نمونه واقعی یا دیتاشیت سازنده انجام شود.

نصب و راه‌اندازی پمپ سه‌گوش دستی

نصب صحیح این پمپ به سازگاری مکانیکی و هیدرولیکی مجموعه وابسته است.

پیش از نصب باید فرم فلنج سه‌گوش، ابعاد شفت و محل قرارگیری پیچ‌ها با مجموعه PTO مقایسه شوند.

همچنین لازم است جهت دوران و محدوده دور مجاز پمپ مشخص باشند.

در بخش هیدرولیکی، اتصال صحیح مسیر مکش و فشار، انتخاب روغن مناسب و جلوگیری از ورود آلودگی اهمیت دارد.

برای مدل PH46-9313A، نوع روغن و شرایط راه‌اندازی هنوز از اطلاعات اختصاصی سازنده تأیید نشده‌اند؛ بنابراین نباید از مقادیر فشار، دور یا دستورالعمل نصب مدل‌های مشابه استفاده کرد.

علائم احتمالی خرابی پمپ هیدرولیک

کاهش دبی، افت عملکرد سیستم، صدای غیرعادی، نشتی روغن یا افزایش دمای مدار می‌تواند نشان‌دهنده وجود مشکل در پمپ یا سایر تجهیزات هیدرولیکی باشد.

این علائم ممکن است به مشکلات مکش، ورود هوا، سایش اجزای داخلی یا کارکرد خارج از شرایط مجاز مربوط شوند.

بااین‌حال، عملکرد نامناسب جک یا بالابر همیشه به معنی خرابی پمپ نیست. ایراد در PTO، شیر کنترل، مسیر‌های روغن یا سیلندر نیز ممکن است علائم مشابهی ایجاد کند.

به همین دلیل، پیش از تعویض پمپ باید مجموعه هیدرولیک و منبع محرک بررسی شوند.

نکات مهم هنگام خرید پمپ 82 لیتری سه‌گوش دستی

هنگام خرید پمپ ۸۲ لیتری سه‌گوش دستی، اولین مرحله بررسی مدل دقیق پمپ و مشخصات اتصال آن است.

سپس باید جهت دوران، ظرفیت واقعی، فشار کاری و دور مجاز با سیستم هیدرولیکی خودرو تطبیق داده شوند.

اگر پمپ برای جایگزینی نمونه قبلی خریداری می‌شود، بررسی پلاک، فلنج سه‌گوش، شفت ورودی و موقعیت دهانه‌های روغن اهمیت زیادی دارد.

همچنین باید مفهوم دستی بودن در مجموعه مشخص شود تا پمپ با نوع PTO یا سیستم محرک خودرو سازگار باشد.

پمپ ۸۲ لیتری سه‌گوش دستی برند HYDROAS با کد PH46-9313A در فهرست محصولات شهر قطعات معرفی شده است.

برای استعلام و انتخاب محصول، ارائه مشخصات PTO و تصویر پمپ قبلی می‌تواند به تشخیص بهتر اتصال و سازگاری کمک کند.

کد PH46-9313A شناسه داخلی شهر قطعات است و نباید با Part Number رسمی کارخانه HYDROAS اشتباه گرفته شود.
