ونتوری آتش‌نشانی یک تجهیز مکانیکی در سیستم‌های تزریق فوم است که با استفاده از Venturi Effect، فوم کنسانتره را به داخل جریان آب مکش می‌کند. این قطعه بدون نیاز به موتور یا پمپ مستقل داخلی، با استفاده از اختلاف فشار ایجادشده در مسیر جریان، امکان ورود Foam Concentrate به مدار را فراهم می‌کند.

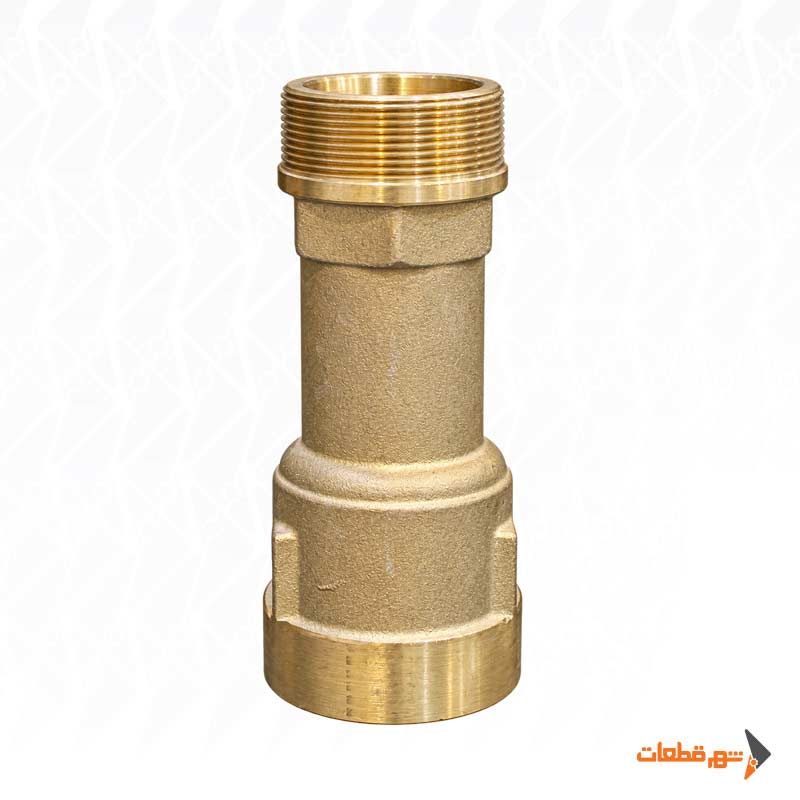

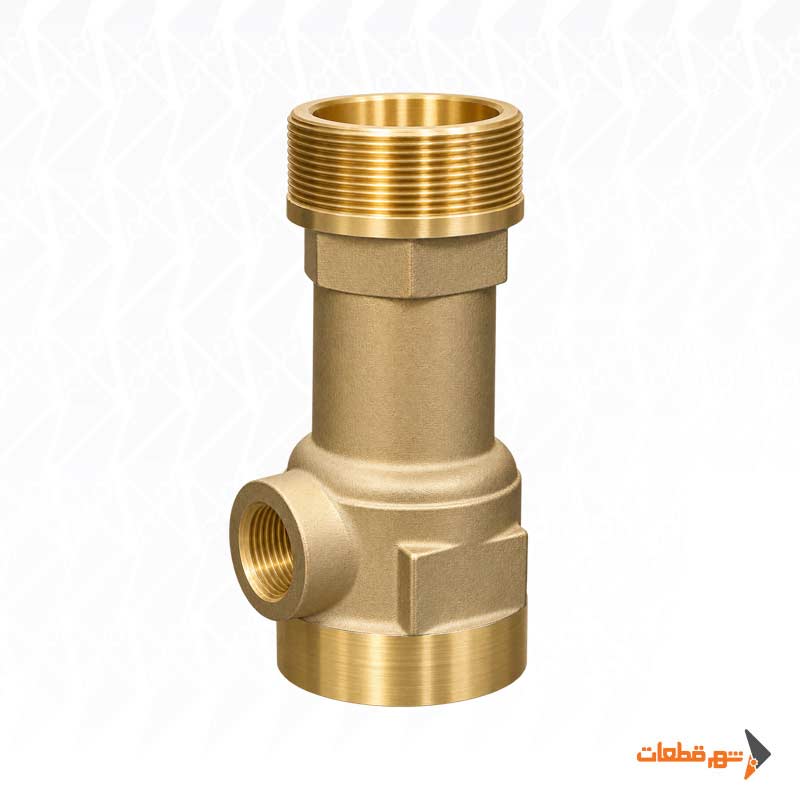

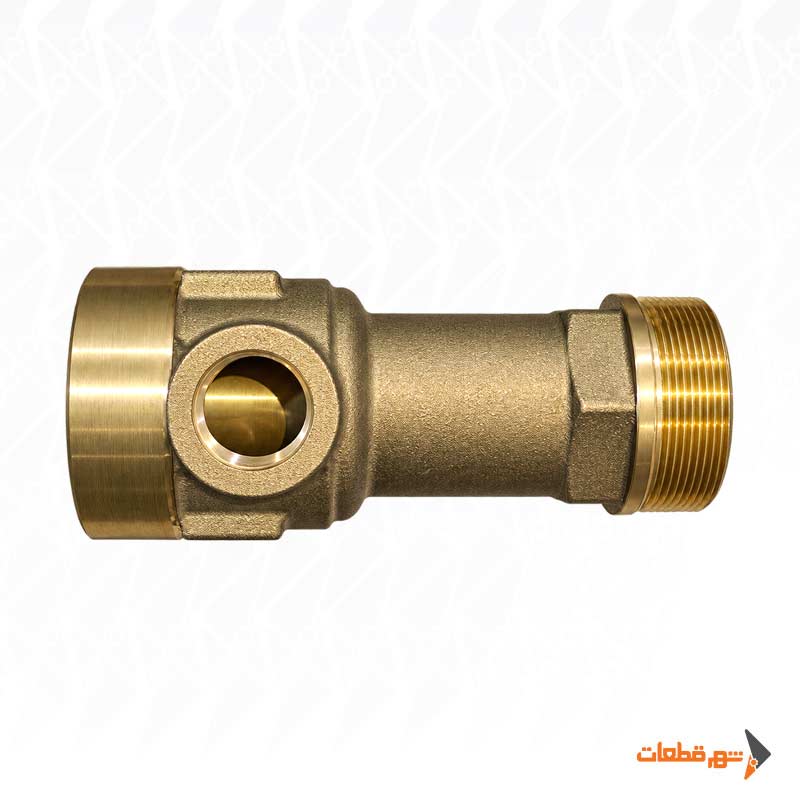

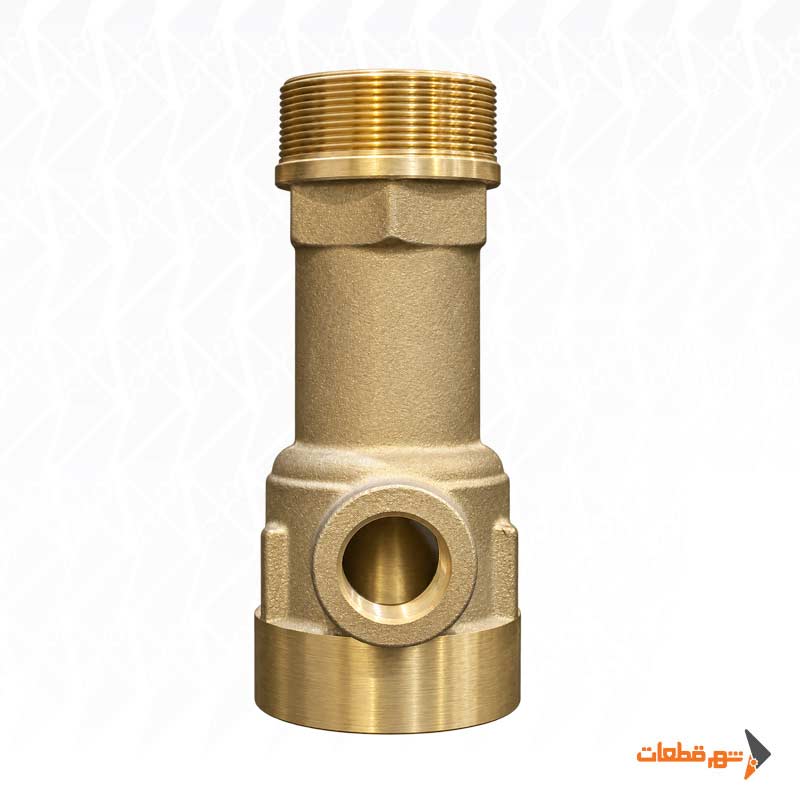

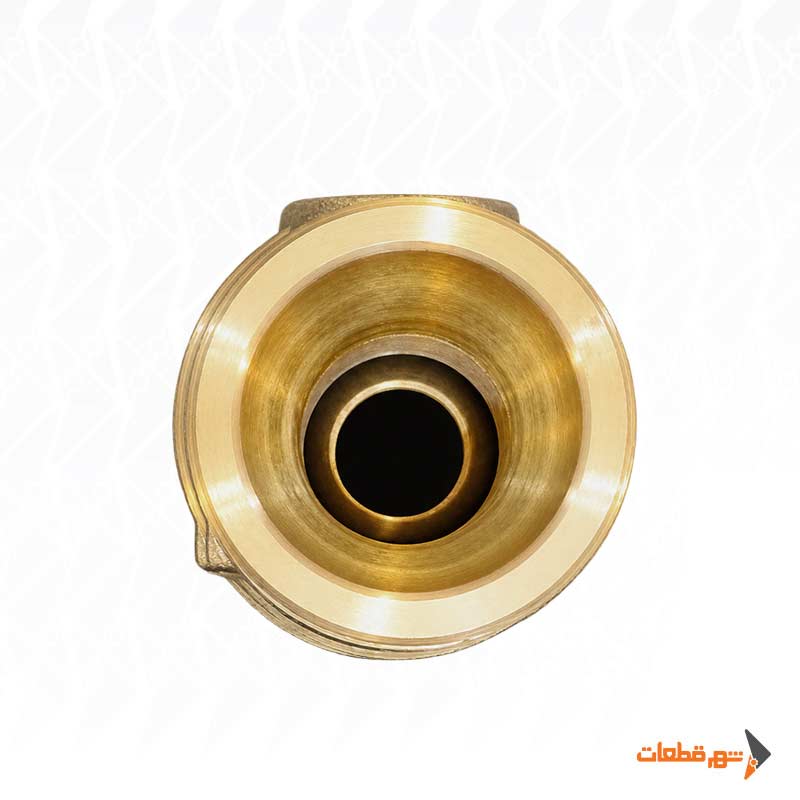

محصول کد AT30-612447A ساخت ایران و با بدنه برنجی معرفی شده است. این ونتوری برای استفاده در سیستم‌های فوم خودروهای آتش‌نشانی، تجهیزات سیار اطفای حریق و خطوط تزریق فوم طراحی شده و باید از نظر دبی، فشار ورودی، نوع اتصال و درصد اختلاط با سیستم موجود تطبیق داده شود.

مشخصات فنی ونتوری آتش‌نشانی

ونتوری آتش‌نشانی چیست؟

ونتوری آتش‌نشانی یا Foam Eductor قطعه‌ای است که برای وارد کردن Foam Concentrate به جریان آب استفاده می‌شود. در داخل این مجموعه، مسیر عبور آب در بخش مشخصی باریک‌تر می‌شود. با افزایش سرعت آب در این گلوگاه، فشار استاتیک کاهش پیدا می‌کند و در ورودی فوم حالت مکش ایجاد می‌شود. فوم کنسانتره از مسیر جانبی وارد جریان شده و پس از اختلاط اولیه با آب، محلول آب و فوم از خروجی ونتوری خارج می‌شود.

اصل عملکرد Venturi Effect

اساس عملکرد این قطعه Venturi Effect است. وقتی آب وارد قسمت باریک‌شده می‌شود، سرعت جریان افزایش پیدا می‌کند و هم‌زمان فشار کاهش می‌یابد. این اختلاف فشار، نیروی لازم برای مکش فوم از مخزن یا خط Foam Concentrate را ایجاد می‌کند. بنابراین ونتوری برای عملکرد خود به موتور الکتریکی یا سیستم محرک جداگانه نیاز ندارد و انرژی لازم برای مکش را از جریان تحت فشار آب دریافت می‌کند.

بدنه برنجی

بدنه این ونتوری از برنج ساخته شده است. قطعات مورد استفاده در مدار فوم معمولاً با آب، رطوبت و Foam Concentrate در تماس هستند. بنابراین مقاومت متریال در برابر محیط مرطوب و خوردگی اهمیت زیادی دارد. بدنه برنجی می‌تواند برای این نوع کاربرد مناسب باشد، اما گرید دقیق آلیاژ برنج در محصول AT30-612447A تأیید نشده است و نباید بدون دیتاشیت سازنده مشخص شود.

نقش ونتوری در سیستم فوم

وظیفه ونتوری ایجاد شرایط لازم برای مکش Foam Concentrate و ورود آن به جریان آب است. در یک سیستم معمولی، اجزای زیر می‌توانند در کنار یکدیگر قرار بگیرند:

• منبع Foam Concentrate
• مسیر مکش فوم
• ونتوری یا Foam Eductor
• Metering Valve
• خط اصلی آب
• شیلنگ و نازل فوم

عملکرد درست مجموعه زمانی حاصل می‌شود که فشار و دبی آب با طراحی خود ونتوری هماهنگ باشد.

کنترل درصد اختلاط فوم

در برخی مدل‌های Venturi Foam Inductor، میزان فوم ورودی از طریق Metering Valve یا Orifice کنترل می‌شود. درصد اختلاط می‌تواند بسته به طراحی سیستم و نوع فوم متفاوت باشد. به همین دلیل برای AT30-612447A نباید بدون شناسایی Orifice یا سیستم تنظیم، درصدهایی مانند 1، 3 یا 6 درصد را قطعی اعلام کرد. در انتخاب ونتوری، نوع Foam Concentrate و درصد موردنیاز سیستم باید در کنار هم بررسی شوند.

اهمیت فشار ورودی

ونتوری برای ایجاد مکش به فشار مناسب در ورودی نیاز دارد. اگر فشار آب کمتر از محدوده طراحی باشد، اختلاف فشار کافی در گلوگاه ایجاد نمی‌شود و مکش فوم می‌تواند کاهش پیدا کند. از طرف دیگر، بالا بودن بیش از حد فشار خروجی یا Back Pressure نیز ممکن است عملکرد مکش را مختل کند. به همین دلیل فشار ورودی، فشار خروجی و شرایط واقعی خط باید در زمان نصب بررسی شوند.

اهمیت Back Pressure

یکی از پارامترهای مهم در عملکرد Foam Eductor، فشار پشت خروجی یا Back Pressure است. افزایش Back Pressure می‌تواند اختلاف فشار مؤثر داخل ونتوری را کاهش دهد و در نتیجه میزان مکش Foam Concentrate افت کند.

مواردی مانند:

• طول زیاد شیلنگ
• قطر کم خط
• تعداد زیاد اتصالات
• نازل نامتناسب
• ارتفاع مسیر

می‌توانند Back Pressure را افزایش دهند.

دبی ونتوری

هر ونتوری برای یک محدوده دبی مشخص طراحی می‌شود. اگر جریان آب کمتر یا بیشتر از محدوده مناسب باشد، نسبت مکش فوم می‌تواند تغییر کند. برای همین در زمان خرید باید دبی واقعی سیستم و ظرفیت نازل یا مانیتور مشخص باشد. دبی دقیق AT30-612447A از اطلاعات فعلی تأیید نشده است و بهتر است بدون تست یا دیتاشیت سازنده روی سایت درج نشود.

کاربرد در خودرو آتش‌نشانی

ونتوری می‌تواند در سیستم فوم خودرو آتش‌نشانی برای مکش Foam Concentrate و ترکیب آن با جریان آب استفاده شود. این روش به‌خصوص در سیستم‌های ساده‌تر و سیار مزیت دارد، چون برای خود ونتوری نیازی به موتور یا مکانیزم پیچیده وجود ندارد. با این حال، عملکرد صحیح آن به فشار آب و آرایش کامل مدار وابسته است.

کاربرد در سیستم‌های سیار فوم

ونتوری در تجهیزات سیار اطفای حریق نیز کاربرد دارد. در چنین سیستم‌هایی معمولاً ونتوری بین منبع آب و شیلنگ یا نازل فوم نصب شده و لوله مکش Foam Concentrate به ورودی جانبی آن متصل می‌شود. این آرایش برای تجهیزاتی مناسب است که نیاز به سیستم فوم ساده، مکانیکی و قابل حمل دارند.

تفاوت ونتوری با بالانسر آتش‌نشانی

ونتوری و بالانسر هر دو در سیستم فوم استفاده می‌شوند، اما وظیفه یکسانی ندارند.

ونتوری:
با ایجاد افت فشار، Foam Concentrate را مکش و وارد جریان آب می‌کند.

بالانسر:
برای متعادل کردن فشار مسیر فوم نسبت به فشار آب در سیستم Balanced Pressure استفاده می‌شود. بنابراین ونتوری نباید با Foam Pressure Balancer اشتباه گرفته شود.

تفاوت ونتوری با پمپ فوم

ونتوری خودش پمپ فوم نیست. پمپ فوم به‌صورت مکانیکی یا هیدرولیکی Foam Concentrate را تحت فشار قرار می‌دهد، اما ونتوری از اختلاف فشار جریان آب برای مکش فوم استفاده می‌کند. این تفاوت در طراحی سیستم و انتخاب تجهیزات اهمیت زیادی دارد.

اهمیت سایز ورودی و خروجی

سایز اتصالات ونتوری باید با خط آب و ظرفیت سیستم هماهنگ باشد. کوچک بودن بیش از حد مسیر می‌تواند باعث افت فشار شود و بزرگ بودن نامتناسب نیز ممکن است شرایط طراحی Venturi Effect را تغییر دهد. پیش از خرید بهتر است موارد زیر مشخص شوند:

• قطر ورودی
• قطر خروجی
• نوع اتصال
• قطر خط مکش فوم
• دبی سیستم
• نازل متصل‌شده

نوع اتصال

نوع اتصال AT30-612447A در اطلاعات فعلی قطعی نشده است. بسته به طراحی، Venturi Eductorها می‌توانند با اتصال رزوه‌ای، کوپلینگی یا ساختارهای دیگر تولید شوند. نوع اتصال باید با شیلنگ، لوله و تجهیزات موجود خودرو تطبیق داده شود.

نوع فوم قابل استفاده

سازگاری ونتوری با Foam Concentrate به مشخصات سیستم بستگی دارد. ویسکوزیته فوم، درصد موردنیاز و طراحی Orifice می‌توانند روی میزان مکش تأثیر بگذارند. به همین دلیل نمی‌توان بدون دیتاشیت این Variant، سازگاری قطعی با همه انواع فوم را اعلام کرد.

بررسی قبل از نصب

قبل از نصب، بدنه برنجی باید از نظر:

• ترک
• ضربه
• خوردگی
• آسیب رزوه یا کوپلینگ
• انسداد مسیر داخلی

بررسی شود. همچنین مسیر مکش Foam Concentrate باید باز و بدون نشتی باشد. وجود نشتی هوا در مسیر مکش می‌تواند باعث کاهش یا توقف ورود فوم شود.

تست اولیه پس از نصب

پس از نصب بهتر است ابتدا سیستم با فشار کنترل‌شده راه‌اندازی شود. در تست اولیه باید موارد زیر بررسی شوند:

• جریان صحیح آب
• ایجاد مکش در ورودی فوم
• ورود Foam Concentrate
• عدم وجود نشتی
• ثبات جریان خروجی
• عملکرد شیر Metering در صورت وجود

اگر مکش کافی وجود نداشته باشد، فشار ورودی، Back Pressure و مسیر مکش باید بررسی شوند.

نکات مهم هنگام خرید وینتوری

هنگام خرید وینتوری آتش‌نشانی بهتر است فقط ظاهر یا جنس بدنه ملاک قرار نگیرد. موارد زیر باید با سیستم تطبیق داده شوند:

• دبی موردنیاز
• فشار ورودی
• Back Pressure
• سایز ورودی و خروجی
• درصد فوم
• نوع Foam Concentrate
• نوع Metering Valve
• نوع اتصال

انتخاب درست این پارامترها مستقیماً روی میزان مکش و کیفیت اختلاط فوم اثر دارد.

ونتوری آتش نشانی AT30-612447A

ونتوری آتش نشانی AT30-612447A یک Foam Eductor ایرانی با بدنه برنجی است که برای مکش و تزریق Foam Concentrate به جریان آب در سیستم‌های اطفای حریق مورد استفاده قرار می‌گیرد. این محصول با بهره‌گیری از Venturi Effect، بدون نیاز به موتور یا منبع توان مستقل، کنسانتره فوم را به جریان آب وارد می‌کند.

این ونتوری می‌تواند در خودروهای آتش نشانی، تجهیزات سیار اطفای حریق و سیستم‌های فوم آتش نشانی مورد استفاده قرار گیرد و به‌عنوان یکی از اجزای کاربردی در تجهیزات فوم، نقش مهمی در اختلاط آب و کنسانتره فوم دارد.

ویژگی‌های ونتوری آتش نشانی AT30-612447A

• نوع محصول: Foam Eductor

• کد محصول: AT30-612447A

• ساخت: ایران

• جنس بدنه: برنج

• روش عملکرد: استفاده از Venturi Effect

• کاربرد: مکش و تزریق Foam Concentrate به جریان آب

• نیاز به موتور مستقل: ندارد

• کاربرد: خودروهای آتش نشانی و سیستم‌های سیار فوم

نکات مهم هنگام انتخاب ونتوری فوم

در انتخاب این محصول، صرفاً توجه به سایز یا جنس بدنه کافی نیست. عملکرد صحیح Foam Eductor به هماهنگی آن با طراحی سیستم اطفای حریق و سایر تجهیزات آتش نشانی وابسته است. پیش از خرید ونتوری آتش نشانی AT30-612447A، موارد زیر باید با مشخصات سیستم بررسی و تطبیق داده شوند:

• دبی موردنیاز سیستم

• فشار ورودی آب

• Back Pressure یا فشار برگشتی

• سایز و نوع اتصال

• درصد موردنیاز Foam Concentrate

تطبیق این پارامترها باعث می‌شود ونتوری انتخاب‌شده با سیستم فوم، تجهیزات اطفای حریق و شرایط کاری خودرو آتش نشانی سازگاری مناسبی داشته باشد. شهر قطعات این محصول را در مجموعه محصولات آتش نشانی و تجهیزات اطفای حریق ارائه می‌کند و برای انتخاب صحیح آن، بررسی مشخصات فنی و شرایط عملیاتی سیستم پیش از خرید اهمیت دارد.
