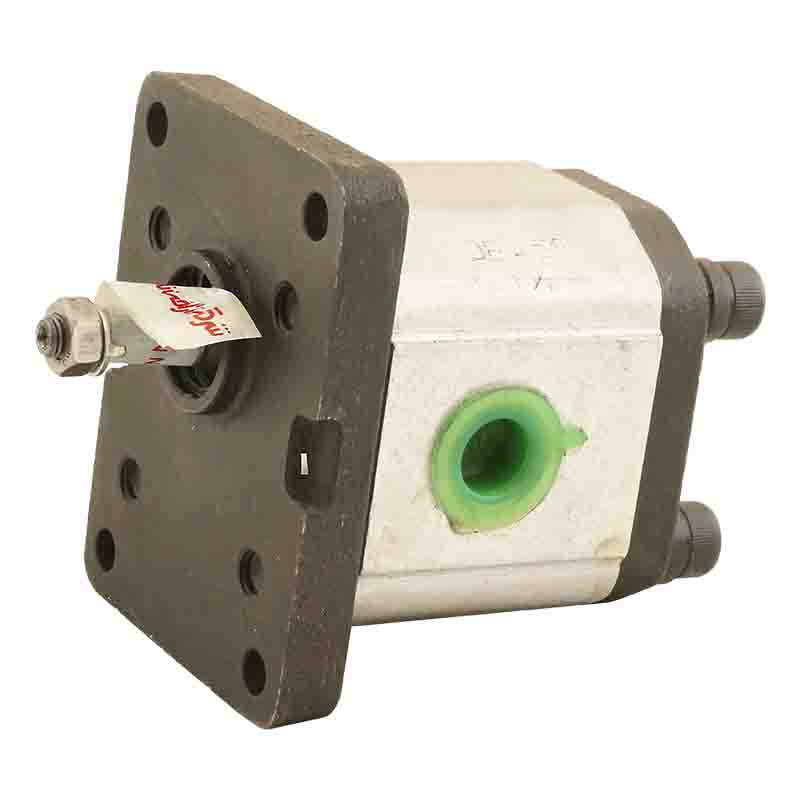

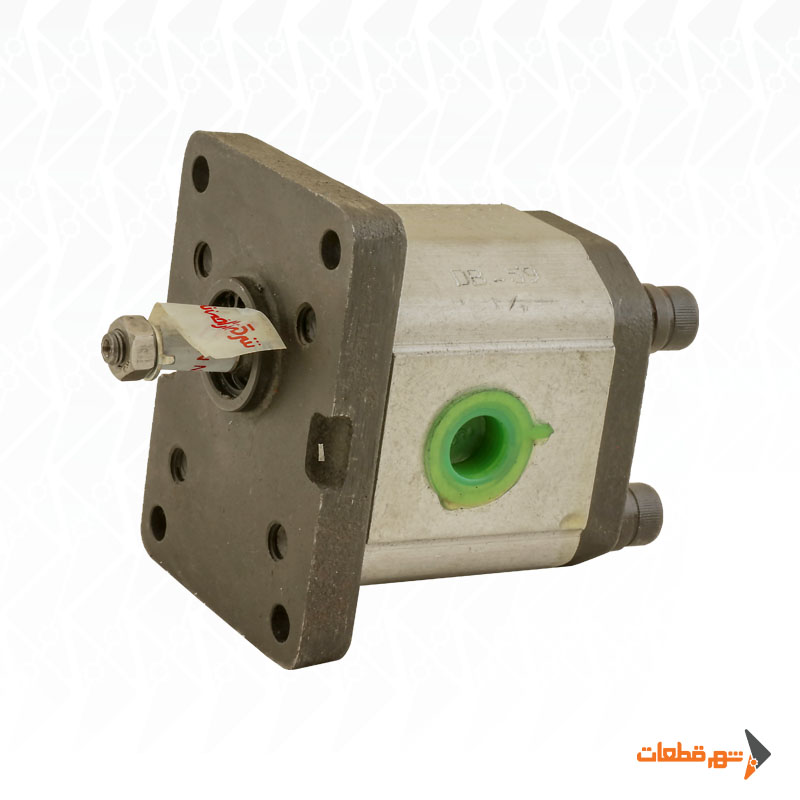

پمپ دنده‌ای ارافن مدل PLA یک پمپ هیدرولیک دنده خارجی ساخت ایران است که برای ایجاد جریان یکنواخت روغن در مدارهای هیدرولیکی طراحی شده است. این محصول با برند H.A.R و کد فنی PH23-62245A عرضه می‌شود و در سیستم‌های هیدرولیک خودروهای سنگین، ماشین‌آلات صنعتی، تجهیزات کشاورزی، بالابرها و مجموعه‌های انتقال قدرت کاربرد دارد. صفحه محصول شهر قطعات نیز این مدل را در دسته پمپ‌های دنده‌ای هیدرولیک ثبت کرده است.
در زمان خرید پمپ دنده‌ای ارافن مدل PLA باید علاوه بر فشار و دبی، جهت چرخش، نوع شافت، ابعاد فلنچ، سایز اتصالات و دور محرک بررسی شود. انتخاب پمپ بدون تطبیق این مشخصات ممکن است باعث کاهش دبی، افزایش دمای روغن، ایجاد صدای غیرعادی یا خرابی زودهنگام پمپ شود.
مشخصات فنی پمپ دنده‌ای ارافن مدل PLA
|
مشخصه فنی |
مقدار |
|
نوع محصول |
پمپ هیدرولیک دنده خارجی |
|
برند |
ارافن |
|
مدل |
PLA |
|
کد محصول |
PH23-62245A |
|
ساخت |
ایران |
|
دبی اسمی |
40 لیتر در دقیقه |
|
حجم جابه‌جایی |
حدود ۳۶ سی‌سی بر دور |
|
فشار کاری پیوسته |
حدود ۲۲۵ بار |
|
حداکثر فشار |
۲۵۰ بار |
|
حداکثر سرعت |
حدود ۲۸۰۰ دور در دقیقه |
|
جنس پوسته |
آلومینیوم آلیاژی |
|
جنس دنده‌ها |
فولاد سخت‌کاری‌شده |
|
ورودی |
۳/۸ اینچ |
|
خروجی |
۱/۲ اینچ |
در جداول فنی سری PLA، تیپ 40 لیتری با حجم جابه‌جایی حدود ۳۶ سی‌سی بر دور، فشار پیوسته ۲۲۵ بار، حداکثر فشار ۲۵۰ بار و حداکثر سرعت حدود ۲۸۰۰ دور در دقیقه معرفی شده است.
نحوه عملکرد پمپ دنده‌ای PLA
این پمپ از دو چرخ‌دنده درگیر تشکیل شده است. با چرخش شافت محرک، روغن از پورت ورودی وارد محفظه شده و در فضای بین دندانه‌ها و پوسته به سمت خروجی حرکت می‌کند. درگیری مجدد دنده‌ها در بخش خروجی، روغن را وارد مدار هیدرولیک می‌کند.
ساختار دنده خارجی به دلیل طراحی ساده، ابعاد مناسب و قابلیت ایجاد جریان یکنواخت، در بسیاری از مدارهای صنعتی و خودرویی استفاده می‌شود. سری PLA برای سیستم‌هایی طراحی شده است که به دبی نسبتاً بالا و فشار کنترل‌شده نیاز دارند.
مزایای پمپ دنده‌ای ارافن مدل PLA
تحمل فشار مناسب
حداکثر فشار ۲۵۰ بار، این پمپ را برای بسیاری از مدارهای هیدرولیکی متوسط و پرفشار مناسب می‌کند. البته فشار کاری باید توسط شیر فشارشکن تنظیم شود و پمپ نباید به‌صورت دائم در حداکثر فشار کار کند.
پوسته آلومینیومی و دنده‌های مقاوم
پوسته آلومینیوم آلیاژی موجب کاهش وزن و انتقال بهتر حرارت می‌شود. دنده‌های فولادی سخت‌کاری‌شده نیز در برابر سایش و تنش‌های ناشی از انتقال گشتاور مقاومت مناسبی دارند.
نگهداری نسبتاً ساده
ساختار مکانیکی ساده‌تر پمپ‌های دنده‌ای، عیب‌یابی و نگهداری آن‌ها را آسان‌تر می‌کند. کنترل کیفیت روغن، وضعیت فیلتر و مسیر مکش نقش مهمی در افزایش عمر پمپ دارد.
تولید داخل و دسترسی مناسب
یکی از مزایای خرید پمپ دنده‌ای ارافن مدل PLA، تولید داخلی و دسترسی مناسب‌تر به محصول و خدمات مرتبط است. مجموعه صنعتی آرافن نیز به‌عنوان تولیدکننده پمپ‌های هیدرولیک دنده‌ای فعالیت می‌کند.
کاربردهای پمپ دنده‌ای ارافن PLA
این محصول در صورت تطابق مشخصات فنی می‌تواند در سیستم‌های زیر استفاده شود:
- مدار هیدرولیک خودروهای سنگین و نیمه‌سنگین
- بالابرها و تجهیزات جابه‌جایی بار
- دستگاه‌های صنعتی و یونیت‌های هیدرولیک
- ماشین‌آلات کشاورزی و راه‌سازی
- سیستم‌های گردش و انتقال روغن
- جایگزینی پمپ‌های دنده‌ای هم‌اندازه
مناسب‌بودن پمپ برای یک خودرو یا دستگاه مشخص، تنها با توجه به نام وسیله تعیین نمی‌شود. فشار مدار، دبی موردنیاز، دور ورودی و نوع اتصال باید پیش از نصب محاسبه شوند.
راهنمای خرید پمپ دنده‌ای ارافن مدل PLA
دبی موردنیاز مدار را بررسی کنید
دبی پمپ روی سرعت حرکت جک یا عملگر هیدرولیکی اثر مستقیم دارد. دبی کمتر موجب کندشدن سیستم و دبی بیش‌ازحد ممکن است باعث افزایش سرعت، ضربه هیدرولیکی و داغ‌شدن روغن شود.
جهت چرخش را تطبیق دهید
جهت دوران پمپ باید با الکتروموتور، موتور احتراقی یا خروجی بغل گیربکس هماهنگ باشد. چرخاندن پمپ در جهت اشتباه می‌تواند مکش روغن را مختل کرده و به قطعات داخلی آسیب بزند.
اتصالات و ابعاد نصب را کنترل کنید
پیش از خرید پمپ دنده‌ای ارافن مدل PLA باید نوع شافت، فلنچ، محل پیچ‌ها و سایز پورت‌های ورودی و خروجی بررسی شود. بهتر است تصویر پمپ قبلی، پلاک مشخصات و ابعاد محل نصب در اختیار کارشناس فروش قرار گیرد.
نکات نصب و نگهداری
پیش از اولین راه‌اندازی، داخل پمپ و شیلنگ مکش باید با روغن هیدرولیک مناسب پر شود. کارکرد خشک حتی برای مدت کوتاه می‌تواند به دنده‌ها و سطوح داخلی آسیب وارد کند.
پس از نصب، مدار را در دور پایین راه‌اندازی و هواگیری کنید. سطح روغن، فیلتر، نشتی اتصالات، دمای بدنه و صدای پمپ نیز باید به‌صورت دوره‌ای کنترل شوند. گرفتگی مسیر مکش، روغن آلوده و ورود هوا از دلایل اصلی صدای زوزه و افت عملکرد پمپ هستند.
سؤالات متداول
پمپ دنده‌ای ارافن مدل PLA چه دبی‌ای دارد؟
دبی اسمی تیپ موردنظر حدود 40 لیتر در دقیقه است. دبی واقعی با توجه به دور پمپ، فشار مدار، دمای روغن و راندمان حجمی تغییر می‌کند.
حداکثر فشار این پمپ چقدر است؟
حداکثر فشار اعلام‌شده ۲۵۰ بار است. فشار کاری پیوسته باید پایین‌تر از حداکثر فشار و متناسب با طراحی مدار تنظیم شود.
آیا این پمپ برای کمپرسی مناسب است؟
در صورت تطابق دبی، فشار، جهت چرخش، نوع شافت و فلنچ، امکان استفاده در برخی مدارهای کمپرسی وجود دارد.
علت صدای زیاد پمپ چیست؟
کمبود روغن، ورود هوا، محدودیت مسیر مکش، جهت چرخش اشتباه، دور بیش‌ازحد یا آلودگی روغن از دلایل رایج صدای غیرعادی هستند.
