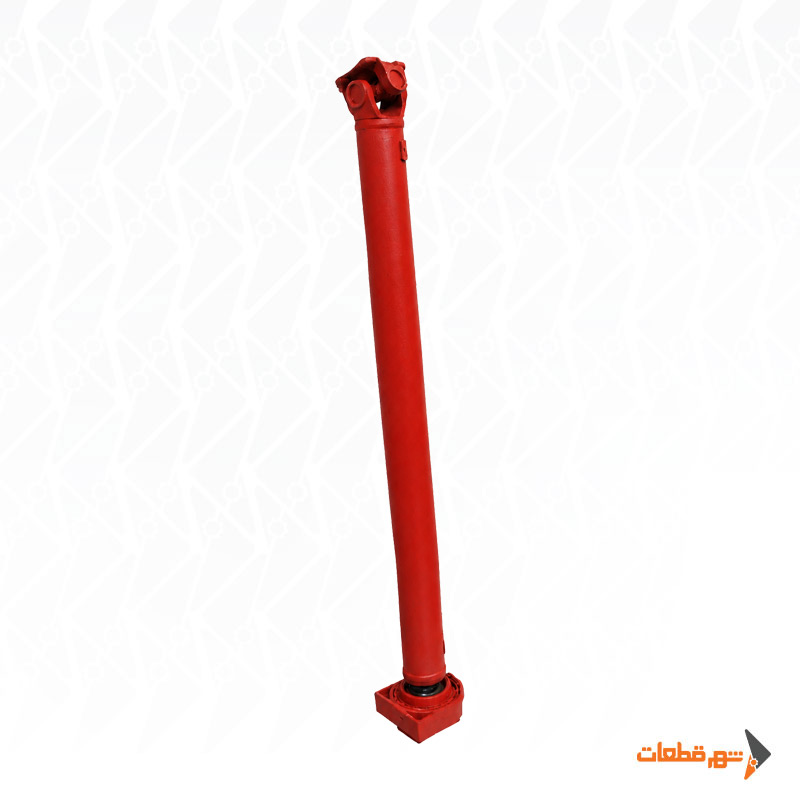

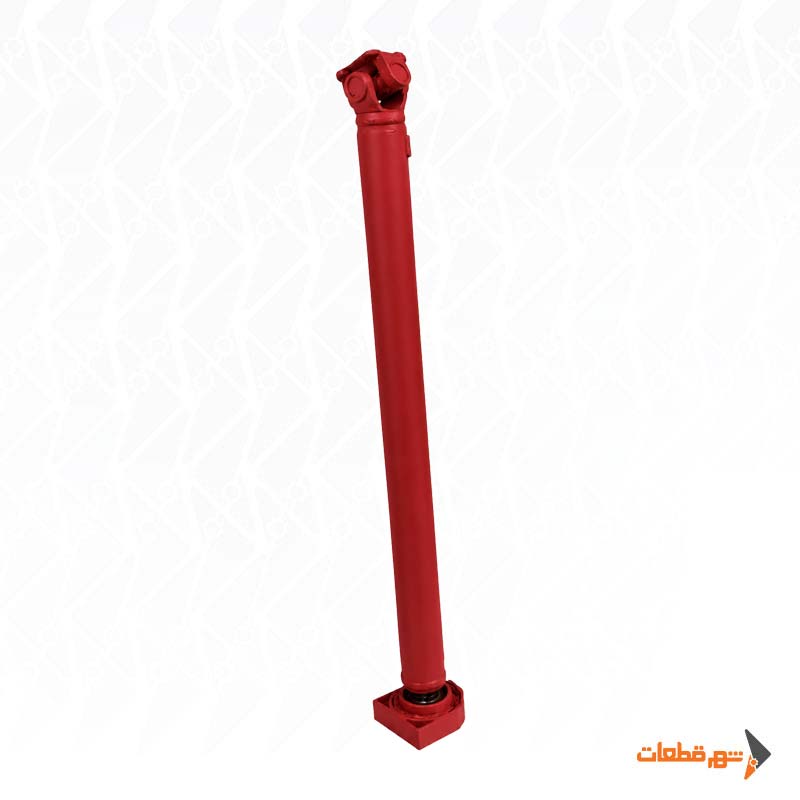

گاردان آتش نشانی دو سر ثابت آلمان یک Fixed-Length Fire Pump Cardan Shaft برای انتقال توان مکانیکی از PTO یا Split Shaft به پمپ آتش‌نشانی است. این نوع گاردان برخلاف مدل‌های متحرک و Telescopic، فاقد سیستم تغییر طول یا Slip-Spline بوده و طول کاری آن پس از نصب ثابت باقی می‌ماند.

در ساختار این محصول از چهارشاخه فولادی و لوله مانیسمان فولادی استفاده شده است. Universal Jointهای دو سر گاردان وظیفه انتقال حرکت در زاویه محدود را برعهده دارند و لوله مرکزی، گشتاور را میان دو انتهای مجموعه منتقل می‌کند.

در زمان خرید گاردان آتش نشانی دو سر ثابت باید علاوه بر طول گاردان، سایز چهارشاخه، قطر لوله، نوع فلنج، PCD، Pilot، دور کاری و گشتاور موردنیاز سیستم نیز بررسی شوند. یکسان بودن ظاهر یا تعداد پیچ‌های فلنج به‌تنهایی برای تأیید سازگاری کافی نیست.

مشخصات فنی گاردان آتش نشانی دو سر ثابت آلمان

گاردان آتش نشانی دو سر ثابت چیست؟

گاردان آتش نشانی دو سر ثابت یک شافت انتقال قدرت است که فاصله میان دو Universal Joint آن در زمان کار تغییر نمی‌کند. این طراحی برای سیستم‌هایی مناسب است که موقعیت PTO و پمپ آتش‌نشانی نسبت به یکدیگر ثابت بوده و حرکت محوری قابل توجهی میان آن‌ها وجود ندارد.

در این ساختار، دو چهارشاخه امکان انتقال حرکت در زاویه محدود را فراهم می‌کنند، اما گاردان فاقد بخش کشویی برای افزایش یا کاهش طول است. به همین دلیل در زمان انتخاب گاردان پمپ آتش نشانی دو سر ثابت، طول واقعی نصب اهمیت بیشتری نسبت به مدل‌های متحرک دارد.

تفاوت گاردان دو سر ثابت با گاردان متحرک

مهم‌ترین تفاوت این دو مدل در وجود یا عدم وجود Length Compensation است. گاردان متحرک دارای Slip-Spline بوده و می‌تواند تغییر محدود طول محوری را جبران کند. در مقابل، گاردان دو سر ثابت طول مشخصی دارد و پس از نصب نباید تغییر محسوسی در فاصله دو فلنج ایجاد شود.

اگر سیستم پمپ آتش‌نشانی دارای حرکت محوری، تغییر فاصله یا جابه‌جایی محسوس باشد، استفاده از گاردان Fixed Length می‌تواند بار اضافی به پمپ، فلنج‌ها یا خروجی PTO وارد کند.

بنابراین انتخاب میان گاردان آتش نشانی ثابت و متحرک باید براساس طراحی واقعی خط انتقال قدرت انجام شود.

چهارشاخه فولادی گاردان آتش نشانی

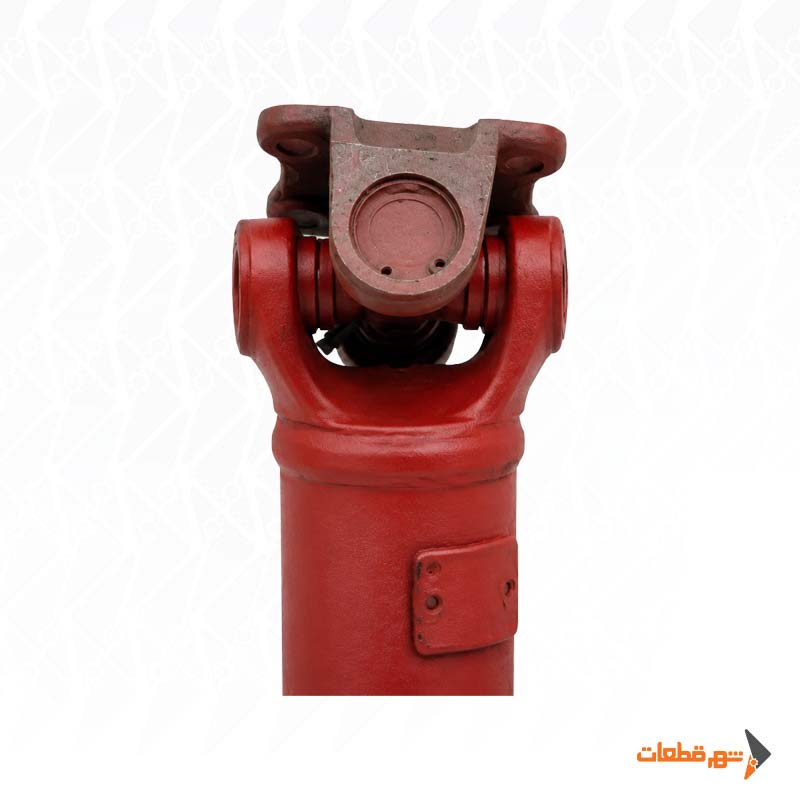

چهارشاخه یا Cross Joint یکی از اصلی‌ترین اجزای Universal Joint است. این قطعه امکان انتقال گشتاور را در شرایطی فراهم می‌کند که محور ورودی و خروجی دارای اختلاف زاویه محدودی هستند.

در این محصول جنس چهارشاخه فولاد است. چهارشاخه در زمان کار تحت بارهای پیچشی و متناوب قرار دارد و سلامت آن تأثیر مستقیمی بر میزان لرزش و نرمی انتقال قدرت دارد.

اگر U-Joint دچار لقی، گیرکردگی یا سایش Bearing شود، امکان ایجاد لرزش، صدای تق‌تق و بار اضافی روی ورودی پمپ وجود دارد.

به همین دلیل هنگام خرید گاردان آتش نشانی، فقط سلامت لوله کافی نیست و چهارشاخه‌ها نیز باید به‌صورت دقیق بررسی شوند.

لوله مانیسمان فولادی در گاردان پمپ آتش نشانی

لوله مرکزی این گاردان از Seamless Steel Tube یا لوله مانیسمان فولادی ساخته شده است. این لوله وظیفه انتقال Torque میان دو سر گاردان را برعهده دارد و باید در برابر تنش پیچشی، خمش و نیروهای ناشی از دوران مقاومت مناسبی داشته باشد.

قطر، ضخامت و طول لوله تأثیر مستقیمی روی ظرفیت مکانیکی و رفتار دینامیکی مجموعه دارند. به همین دلیل نمی‌توان صرفاً براساس فولادی بودن لوله، مقدار مشخصی برای RPM یا Torque تعیین کرد.

گرید دقیق فولاد نیز وابسته به Series و سازنده است و بدون دیتاشیت همان Variant بهتر است روی صفحه محصول ثبت نشود.

کاربرد گاردان در انتقال قدرت پمپ آتش نشانی

در بسیاری از خودروهای آتش‌نشانی، پمپ اصلی از طریق مجموعه انتقال مکانیکی به حرکت درمی‌آید. مسیر انتقال قدرت می‌تواند به‌صورت زیر باشد:

PTO یا Split Shaft → گاردان آتش نشانی → Fire Pump

گاردان وظیفه دارد گشتاور را از منبع قدرت به پمپ منتقل کند و در عین حال زاویه محدود میان دو محور را پوشش دهد. در مدل دو سر ثابت، پایه پمپ و مجموعه انتقال باید به‌گونه‌ای طراحی شوند که فاصله محوری در حین کار تغییر نکند.

اهمیت طول دقیق گاردان دو سر ثابت

یکی از مهم‌ترین نکات در خرید گاردان آتش نشانی دو سر ثابت، اندازه‌گیری دقیق طول است. چون گاردان فاقد بخش کشویی است، امکان جبران اشتباه طول پس از نصب وجود ندارد. اگر گاردان بلندتر یا کوتاه‌تر از مقدار لازم باشد، ممکن است نصب صحیح انجام نشود یا فشار محوری به تجهیزات وارد شود. بهتر است فاصله واقعی میان سطوح مرجع دو فلنج در وضعیت نصب اندازه‌گیری شود. اگر گاردان قبلی تاب‌دار، ضربه‌خورده یا تعمیرشده باشد، استفاده مستقیم از طول آن به‌عنوان مرجع می‌تواند باعث خطا شود.

فلنج، PCD و Pilot

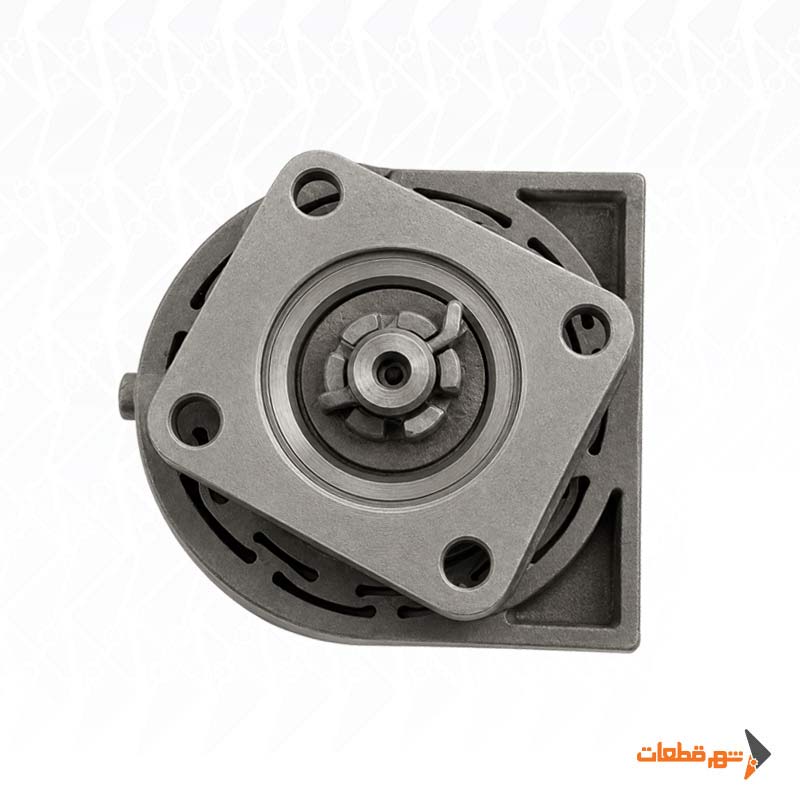

برای انتخاب صحیح گاردان آتش نشانی آلمان، نوع فلنج باید به‌صورت کامل بررسی شود. تعداد پیچ فقط یکی از پارامترهاست. قطر فلنج، PCD، قطر Pilot، عمق Pilot و قطر سوراخ‌های پیچ نیز اهمیت دارند. دو فلنج ممکن است تعداد پیچ مشابهی داشته باشند اما به دلیل تفاوت PCD یا Pilot قابل نصب روی یکدیگر نباشند. Pilot همچنین در حفظ هم‌مرکزی دو فلنج نقش دارد و عدم تطابق آن می‌تواند باعث ایجاد لرزش در سیستم شود.

بالانس دینامیکی گاردان

گاردان در زمان کار با سرعت بالا می‌چرخد و بنابراین Dynamic Balancing اهمیت زیادی دارد. عدم تعادل در لوله، یوک یا فلنج با افزایش دور باعث افزایش نیروی گریز از مرکز و لرزش می‌شود. این لرزش می‌تواند علاوه بر خود گاردان، روی Bearingهای پمپ و خروجی PTO نیز اثر بگذارد. اگر گاردان کوتاه یا بلند شود، لوله تعویض شود یا روی آن عملیات جوشکاری انجام گیرد، بالانس مجدد مجموعه اهمیت زیادی دارد.

Critical Speed و دور مجاز

هر Cardan Shaft دارای محدوده سرعت بحرانی یا Critical Speed است. Critical Speed به طول، قطر لوله، ضخامت، جرم فلنج‌ها و ساختار کلی مجموعه بستگی دارد. هرچه طول گاردان بیشتر شود، بررسی رفتار دینامیکی آن اهمیت بیشتری پیدا می‌کند. نزدیک شدن دور کاری به محدوده بحرانی می‌تواند باعث Whirling و لرزش شدید شود. به همین دلیل حداکثر RPM برای این گاردان بدون دانستن Series، طول و قطر واقعی قابل تعیین نیست.

ظرفیت گشتاور گاردان

ظرفیت Torque به سایز چهارشاخه، Series، ابعاد یوک‌ها، قطر لوله و نوع بار وابسته است. حتی دو گاردان پمپ آتش نشانی با طول یکسان می‌توانند به دلیل تفاوت Series، ظرفیت گشتاور متفاوتی داشته باشند. در نتیجه نباید گشتاور مدل‌های مشابه GWB یا Elbe بدون تطبیق دقیق Series به این محصول نسبت داده شود. برای انتخاب صحیح باید گشتاور موردنیاز پمپ و ظرفیت خط انتقال قدرت با یکدیگر مقایسه شوند.

زاویه کاری Universal Joint

چهارشاخه امکان کار در زاویه را فراهم می‌کند، اما زاویه کاری باید کنترل‌شده باشد. افزایش بیش از حد زاویه باعث افزایش بار دینامیکی U-Joint و نوسان سرعت زاویه‌ای می‌شود. به همین دلیل در طراحی خط انتقال پمپ بهتر است موقعیت PTO، گاردان و ورودی پمپ تا حد امکان هم‌راستا باشند. همچنین زاویه‌های دو سر گاردان باید به‌گونه‌ای تنظیم شوند که رفتار دورانی مجموعه متعادل باقی بماند.

Phasing چهارشاخه‌ها

Phasing به موقعیت زاویه‌ای یوک‌های دو سر گاردان نسبت به یکدیگر گفته می‌شود. اگر Phasing صحیح نباشد، نوسانات سرعت ایجادشده در Universal Jointها به‌درستی خنثی نمی‌شوند و گاردان می‌تواند حتی با وجود بالانس مناسب دچار لرزش شود. این موضوع پس از تعمیر، تعویض یوک یا باز و بسته کردن مجموعه اهمیت زیادی دارد.

روانکاری و سرویس گاردان

نوع چهارشاخه می‌تواند Greaseable یا Maintenance-Free باشد. در مدل‌های گریس‌خور، روانکاری مناسب Needle Bearingها باعث کاهش اصطکاک، جلوگیری از خوردگی و افزایش طول عمر چهارشاخه می‌شود. اگر گریس کافی وجود نداشته باشد، Bearingها می‌توانند داغ شده و به‌مرور دچار لقی شوند. برنامه سرویس باید براساس Series واقعی چهارشاخه و شرایط کاری خودرو تعیین شود.

بررسی گاردان قبل از نصب

پیش از نصب، لوله باید از نظر تاب، ضربه و آثار تعمیر غیراصولی بررسی شود. چهارشاخه‌ها نیز باید بدون گیرکردگی یا لقی غیرعادی حرکت کنند. سطوح فلنج و Pilot باید سالم و تمیز باشند تا هم‌مرکزی اتصال حفظ شود.

پس از نصب، بهتر است سیستم ابتدا در دور پایین راه‌اندازی شود و سپس به‌تدریج به RPM کاری برسد. هرگونه لرزش، صدای غیرطبیعی یا افزایش دمای چهارشاخه باید پیش از ادامه کار بررسی شود.

نکات مهم هنگام خرید گاردان آتش نشانی دو سر ثابت

انتخاب این محصول باید براساس مجموعه‌ای از مشخصات انجام شود، نه فقط طول گاردان. طول نصب، سایز چهارشاخه، قطر لوله، فلنج، PCD و Pilot باید با سیستم موجود مطابقت داشته باشند. همچنین RPM و Torque پمپ باید در انتخاب Series مناسب لحاظ شوند.

در مدل دو سر ثابت، اندازه‌گیری دقیق اهمیت بیشتری دارد، زیرا مجموعه امکان Length Compensation ندارد.

به همین دلیل بهترین روش برای خرید گاردان آتش نشانی، تطبیق هم‌زمان ابعاد فیزیکی + مشخصات پمپ + شرایط انتقال قدرت است.

مشخصات مرجع خانواده آلمانی

در خانواده‌های آلمانی مانند GWB، گاردان‌های Tubular بدون Length Compensation به‌صورت Seriesهای مختلف عرضه می‌شوند. ظرفیت گشتاور، زاویه کاری، قطر لوله و ابعاد فلنج در هر Series متفاوت است.

بنابراین مشخصات یک Series نباید به Series دیگر منتقل شود.

اطلاعات مرجع GWB تأیید می‌کند که ساختار without length compensation یک طراحی مستقل در خانواده Cardan Shaftهای صنعتی است، اما اعداد آن فقط زمانی قابل استفاده‌اند که Series دقیق محصول مشخص شده باشد.
