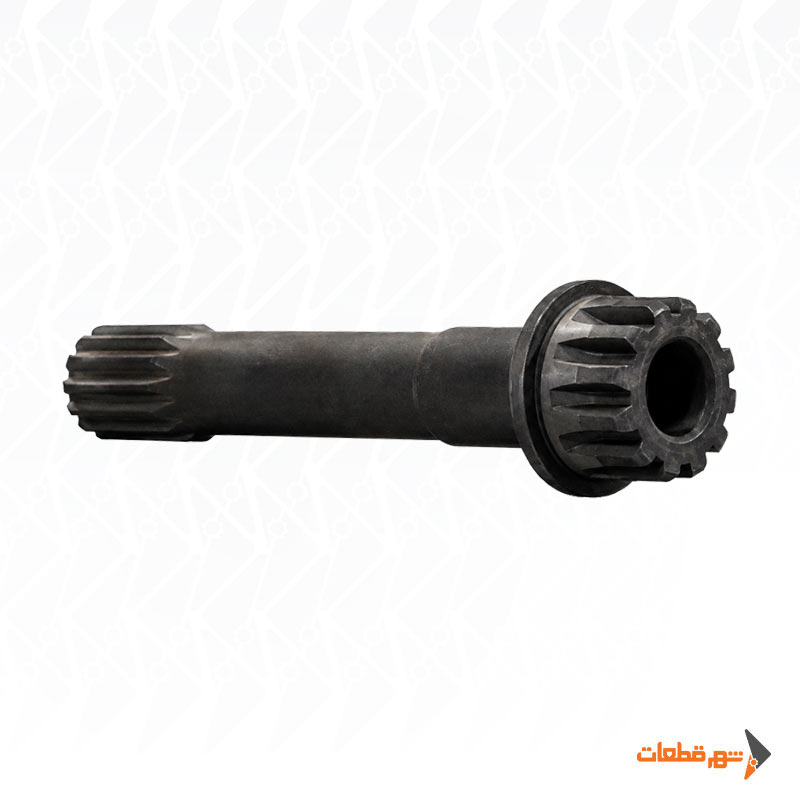

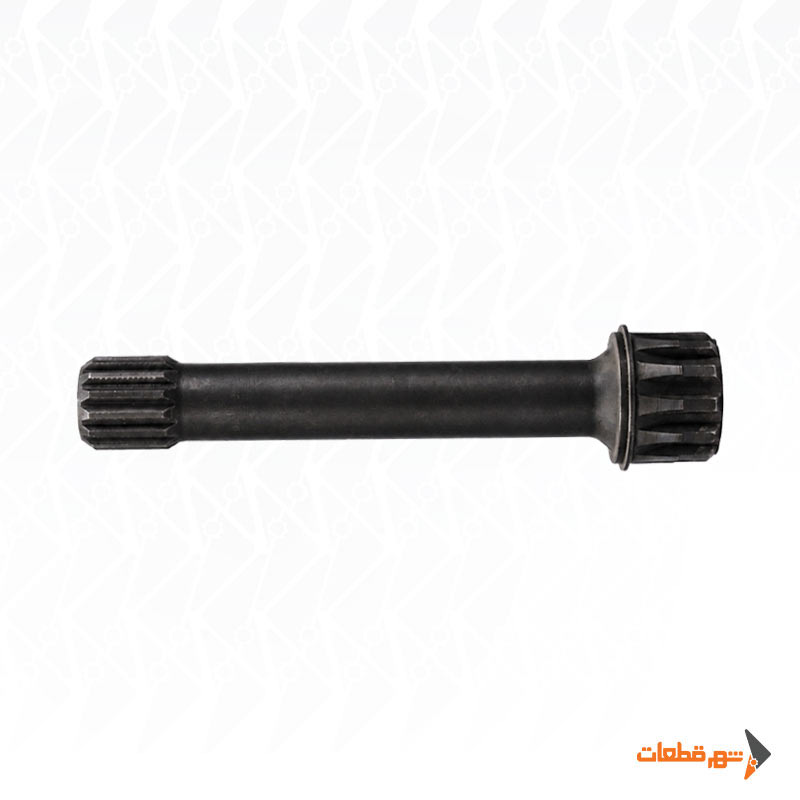

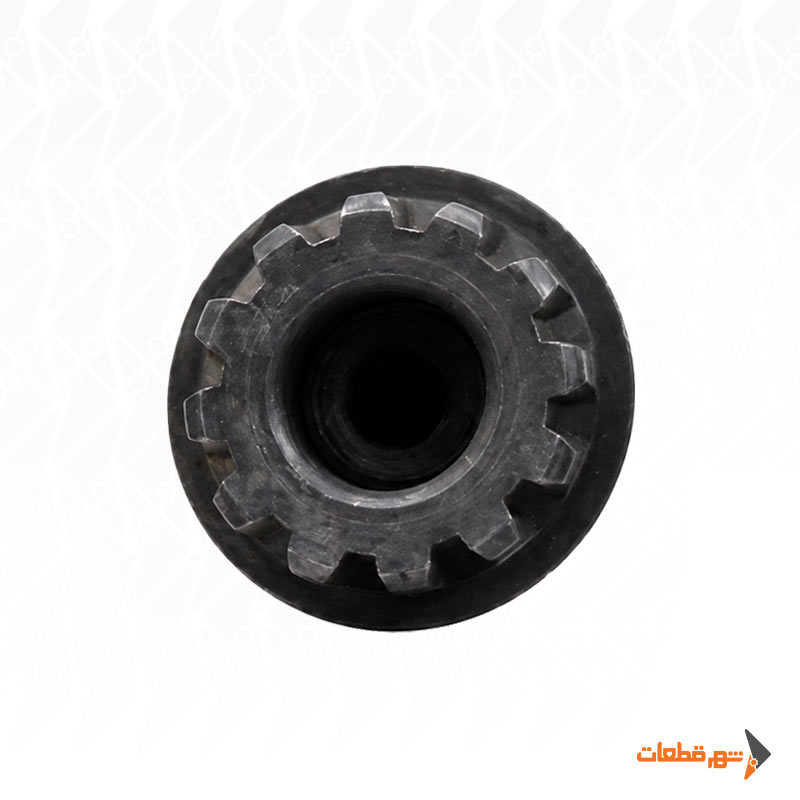

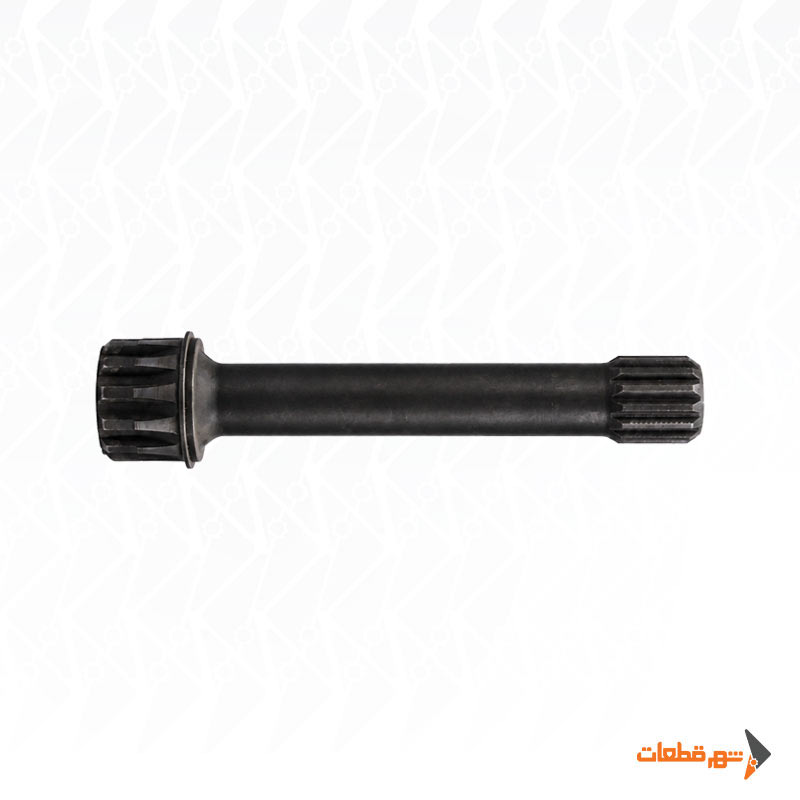

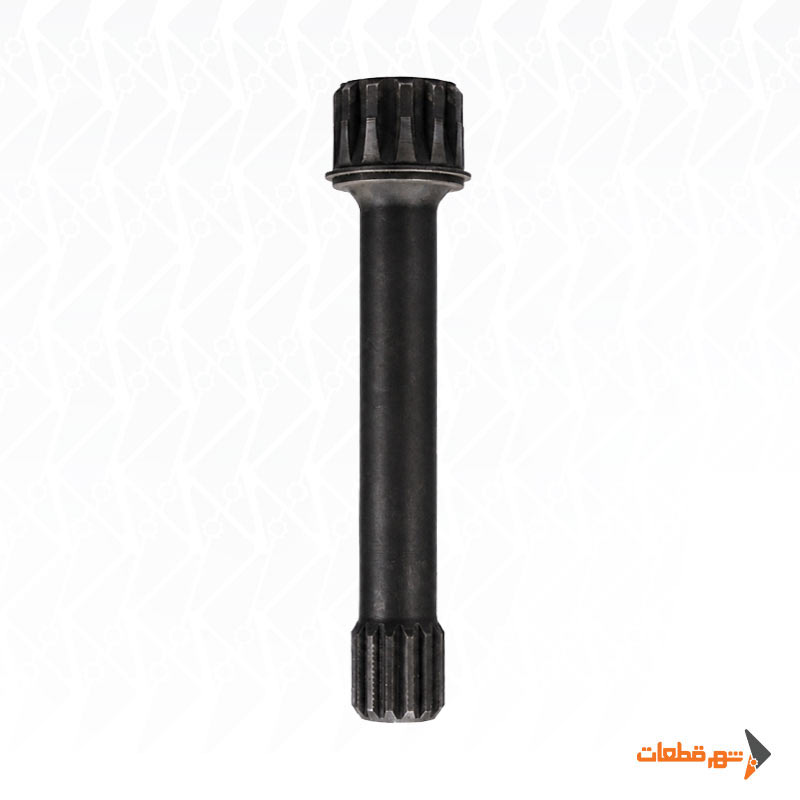

شافت PTO ایویکو بازار مشترک یک شافت فولادی برای انتقال حرکت و گشتاور در مجموعه Power Take-Off خودروهای سنگین IVECO است. این قطعه بخشی از مسیر انتقال قدرت PTO محسوب می‌شود و بسته به طراحی مجموعه می‌تواند توان مکانیکی را به پمپ هیدرولیک، گاردان یا سایر تجهیزات جانبی منتقل کند.

محصول کد SH18-62529A ساخت ایران و در رده بازار مشترک عرضه می‌شود. جنس شافت فولاد است و به دلیل قرارگیری مستقیم در مسیر انتقال گشتاور، سلامت سطوح درگیری، خارها، محل اتصال و قسمت‌های ماشین‌کاری‌شده اهمیت زیادی دارد.

در زمان خرید شافت PTO ایویکو، صرفاً عنوان «ایویکو» برای انتخاب قطعه کافی نیست؛ زیرا خانواده خودروهای IVECO با گیربکس‌ها و PTOهای مختلف عرضه شده‌اند و نوع خروجی شافت می‌تواند بین Variantها متفاوت باشد. بنابراین نوع خار، قطر، طول و فرم خروجی باید با PTO موجود روی خودرو تطبیق داده شوند.

مشخصات فنی شافت PTO ایویکو

شافت PTO ایویکو چیست؟

شافت PTO بخشی از سیستم Power Take-Off است که حرکت و گشتاور را از مجموعه PTO به خروجی منتقل می‌کند. در خودروهای سنگین ایویکو، این توان می‌تواند برای راه‌اندازی تجهیزات جانبی مانند پمپ هیدرولیک یا گاردان استفاده شود.

در یک سیستم معمولی، مسیر انتقال توان به‌صورت گیربکس → PTO → شافت PTO → پمپ یا گاردان انجام می‌شود. به همین دلیل شافت در زمان کار تحت بار پیچشی قرار دارد و باید از نظر ابعاد، نوع اتصال و کیفیت درگیری با قطعات مقابل کاملاً هماهنگ باشد.

تفاوت شافت‌های PTO ایویکو

خانواده IVECO با گیربکس‌ها و PTOهای مختلف عرضه شده است و این تفاوت مستقیماً روی نوع خروجی شافت اثر می‌گذارد.

در برخی PTOهای ایویکو خروجی 21 ISO 14 Splined Shaft دیده می‌شود، در حالی که در برخی PTOهای سازگار با گیربکس‌های دیگر خروجی 6×21×25 UNI استفاده می‌شود.

این اختلاف نشان می‌دهد که عنوان «شافت PTO ایویکو» به‌تنهایی برای تعیین تعداد خار یا قطر شافت کافی نیست. هنگام خرید باید Variant واقعی PTO مشخص شود.

جنس فولادی شافت

جنس شافت SH18-62529A فولاد است.

شافت باید بتواند گشتاور را بدون تغییر شکل دائمی از مجموعه PTO به تجهیز بعدی منتقل کند. محل خارها، Keyway، سطوح نشیمن و قسمت‌های ماشین‌کاری‌شده نیز باید در برابر سایش و بارهای متناوب مقاومت مناسبی داشته باشند.

گرید دقیق فولاد برای این Variant تأیید نشده است؛ بنابراین درج عباراتی مانند CK45 یا 42CrMo بدون دیتاشیت سازنده توصیه نمی‌شود.

کاربرد در سیستم هیدرولیک خودرو سنگین

یکی از کاربردهای اصلی شافت PTO ایویکو، انتقال توان به پمپ هیدرولیک است.

در خودروهای کمپرسی، جرثقیلی یا کاربری ویژه، PTO بخشی از توان گیربکس را دریافت کرده و از طریق شافت آن را به پمپ منتقل می‌کند. پمپ سپس توان مکانیکی را به جریان و فشار روغن هیدرولیک تبدیل می‌کند.

در نتیجه سازگاری شافت با PTO و ورودی پمپ اهمیت زیادی دارد.

نوع خروجی و اتصال

نوع خروجی شافت در PTOهای مختلف ایویکو می‌تواند متفاوت باشد.

خروجی ممکن است به‌صورت Splined Shaft، UNI، Keyed Shaft یا اتصال دیگری طراحی شده باشد. بنابراین نوع اتصال باید با قطعه مقابل تطبیق داده شود.

دو شافت ممکن است هر دو برای IVECO عرضه شوند اما از نظر تعداد خار، قطر یا فرم خروجی با یکدیگر متفاوت باشند و امکان جایگزینی مستقیم نداشته باشند.

اهمیت تعداد خار

اگر شافت از نوع هزارخار باشد، تعداد خار و پروفیل آن باید دقیقاً با کوپلینگ یا پمپ مقابل تطبیق داشته باشد.

اختلاف حتی در یک مشخصه می‌تواند باعث عدم نصب یا درگیری ناقص شود.

برای SH18-62529A تعداد خار قطعی نشده است و بهتر است قبل از خرید از روی نمونه قبلی یا مدل دقیق PTO بررسی شود.

قطر شافت

قطر شافت یکی دیگر از پارامترهای اصلی انتخاب است.

قطر باید با ورودی تجهیز متصل‌شونده هماهنگ باشد و در عین حال ظرفیت مکانیکی کافی برای انتقال گشتاور داشته باشد.

برای محصول SH18-62529A مقدار دقیق قطر شافت تأیید نشده است و نباید از PTOهای مشابه برداشت شود.

طول شافت

طول شافت باید با ساختار PTO، محل Bearingها و فرم خروجی هماهنگ باشد.

شافت کوتاه یا بلندتر از طراحی می‌تواند باعث درگیری ناقص، فشار محوری یا عدم قرارگیری صحیح اجزای داخلی شود.

به همین دلیل طول دقیق SH18-62529A باید از روی نمونه یا دیتاشیت همان Variant تعیین شود.

جهت دوران

جهت دوران خروجی PTO در مدل‌های مختلف می‌تواند متفاوت باشد و به ساختار چرخ‌دنده‌ها و گیربکس بستگی دارد.

برای همین نباید صرفاً بر اساس برند IVECO جهت چرخش شافت را تعیین کرد.

در صورت اتصال مستقیم به پمپ هیدرولیک، جهت دوران باید با جهت مجاز پمپ تطبیق داده شود.

گشتاور شافت PTO ایویکو

حداکثر Torque برای خود شافت SH18-62529A تأیید نشده است.

ظرفیت گشتاور به قطر، جنس فولاد، نوع خار و طراحی مجموعه بستگی دارد. همچنین اعداد Torque مربوط به PTO کامل نباید مستقیماً به شافت نسبت داده شوند.

اگر تجهیز متصل‌شده به توان یا گشتاور بالایی نیاز دارد، ظرفیت کامل مسیر انتقال باید بررسی شود.

RPM شافت

دور خروجی شافت به دور ورودی PTO و Gear Ratio مجموعه وابسته است.

برای SH18-62529A مقدار ثابت RPM قابل تأیید نیست.

در زمان جایگزینی، باید اطمینان حاصل شود که شافت برای همان خانواده PTO و شرایط دورانی طراحی شده باشد.

عملیات حرارتی و سختی سطح

شافت‌های انتقال قدرت معمولاً ممکن است برای افزایش مقاومت سایشی و مکانیکی تحت عملیات حرارتی قرار گیرند.

اما برای این محصول نوع Heat Treatment یا مقدار Hardness تأیید نشده است.

به همین دلیل بهتر است تا زمان دریافت دیتاشیت، عدد HRC یا نوع سخت‌کاری روی صفحه محصول درج نشود.

نشانه‌های خرابی شافت PTO

سایش خارها، لقی خروجی، صدای تقه هنگام درگیری PTO یا تغییر شکل سطح شافت می‌تواند نشان‌دهنده خرابی باشد.

اگر سایش روی هزارخار یا Keyway مشاهده شود، قطعه مقابل نیز باید بررسی شود؛ زیرا ممکن است مشکل فقط از خود شافت نباشد.

نصب شافت جدید روی کوپلینگ یا Gear فرسوده می‌تواند باعث خرابی زودهنگام قطعه جدید شود.

بررسی قبل از نصب

پیش از نصب، شافت باید از نظر تاب، ترک، خوردگی و آسیب مکانیکی بررسی شود.

قسمت‌های هزارخار و محل Keyway باید بدون لب‌پریدگی یا تغییر شکل باشند و سطوح نشیمن نیز باید سالم باشند.

نصب باید بدون ضربه شدید انجام شود تا Bearingها، سطوح ماشین‌کاری‌شده یا قطعات داخلی PTO آسیب نبینند.

تفاوت شافت PTO با PTO کامل

شافت تنها یکی از اجزای Power Take-Off است.

PTO کامل می‌تواند شامل پوسته، چرخ‌دنده، Bearing، سیستم فرمان، شافت و مجموعه خروجی باشد.

بنابراین Ratio، Torque و RPM که برای PTO کامل اعلام می‌شوند الزاماً مشخصات مستقل شافت نیستند و برای SH18-62529A باید این تفکیک حفظ شود.

نکات مهم هنگام خرید شافت PTO ایویکو

برای خرید شافت PTO ایویکو بازار مشترک، بهتر است مدل گیربکس و PTO در کنار ابعاد خود شافت بررسی شوند.

نوع خروجی، تعداد خار، قطر، طول و جهت دوران از اصلی‌ترین پارامترهای تطبیق هستند.

اگر محصول جایگزین شافت قبلی است، مقایسه مستقیم نمونه قدیمی با SH18-62529A احتمال خطای خرید را کاهش می‌دهد.
