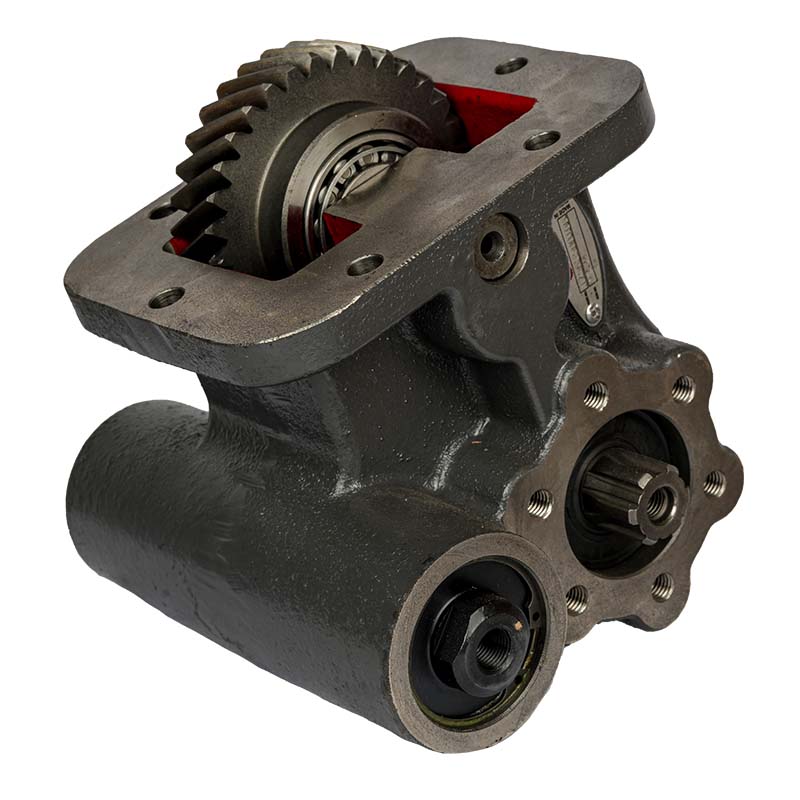

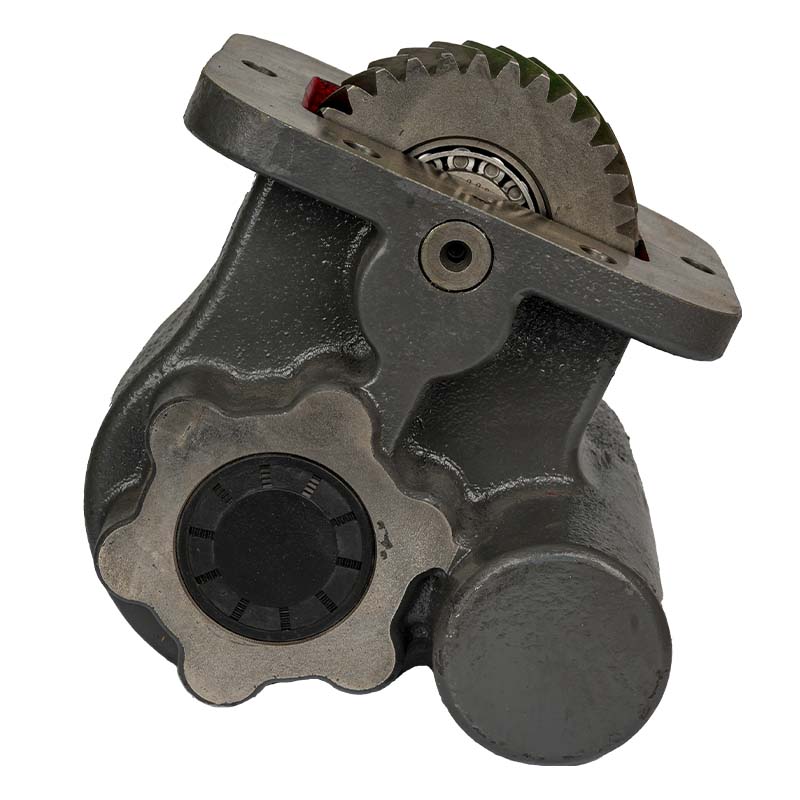

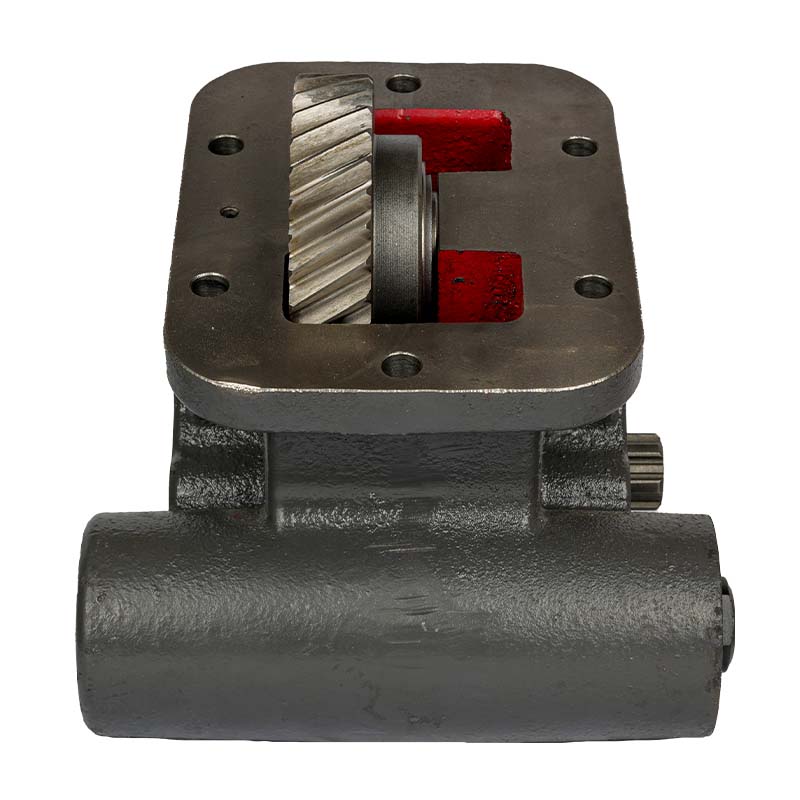

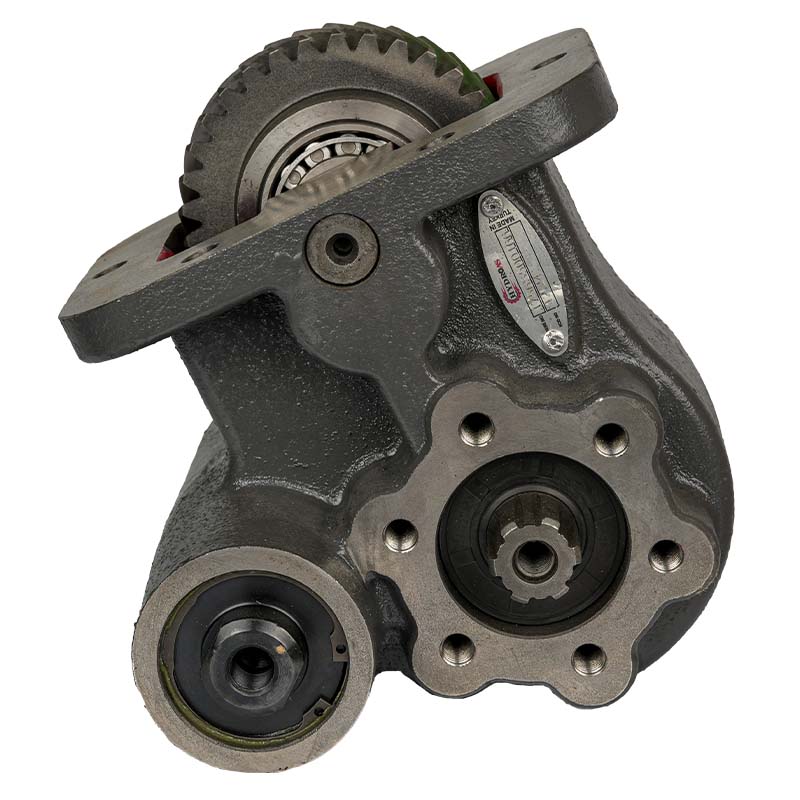

بغل گیربکس شیلر HYDROAS با کد محصول BG45-9313A یک PTO جانبی برای انتقال توان مکانیکی از گیربکس کامیونت شیلر به تجهیزات جانبی است. این محصول با برند HYDROAS ترکیه، پوسته چدنی و شافت و چرخدندههای فولادی معرفی شده است.
وظیفه اصلی این قطعه، فراهمکردن خروجی مکانیکی از گیربکس برای راهاندازی پمپ هیدرولیک و تجهیزات کاربری سازگار مانند کمپرسی و جرثقیل است. برای خرید بغل گیربکس شیلر باید مدل دقیق گیربکس، محل نصب و نوع خروجی با نسخه واقعی PTO تطبیق داده شوند.
برای بررسی سازگاری و استعلام قیمت، کد BG45-9313A را همراه با عکس پلاک گیربکس، تصاویر PTO قبلی و مشخصات پمپ در اختیار شهر قطعات قرار دهید.
مشخصات فنی بغل گیربکس شیلر HYDROAS
|
مشخصه فنی |
مقدار یا توضیح |
|
نام محصول |
بغل گیربکس شیلر HYDROAS |
|
کد محصول شهر قطعات |
BG45-9313A |
|
برند |
HYDROAS |
|
کشور سازنده |
ترکیه |
|
نوع قطعه |
PTO / Power Take-Off |
|
خودرو مرتبط |
کامیونت شیلر؛ نیازمند تطبیق گیربکس و نسخه PTO |
|
جنس پوسته |
چدن |
|
جنس شافت و چرخدندهها |
فولاد |
|
ساختار انتقال |
دندهای / Gear Driven |
|
دور خروجی |
تابع دور ورودی و نسبت انتقال PTO |
|
کاربرد |
انتقال توان به پمپ و تجهیزات کاربری سازگار |
اعداد مربوط به سایر PTOهای یک خانواده گیربکس، مشخصات قطعی BG45-9313A محسوب نمیشوند. نسبت انتقال، ظرفیت توان و گشتاور باید از اطلاعات فنی همین نسخه محصول تعیین شوند.
عملکرد بغل گیربکس شیلر
بغل گیربکس یا PTO بخشی از توان مکانیکی گیربکس را برای تجهیزات جانبی قابل استفاده میکند. در خودروهای کاربری، پمپ هیدرولیک برای تأمین جریان روغن مدار به توان مکانیکی نیاز دارد و PTO میتواند این مسیر انتقال توان را فراهم کند.
مسیر کلی انتقال توان در این سیستم به شکل زیر است:
موتور → گیربکس شیلر → PTO → پمپ هیدرولیک
PTO حرکت دورانی و گشتاور را به خروجی منتقل میکند. اتصال به پمپ میتواند مستقیم یا از طریق مجموعه واسط باشد و به طراحی همان نسخه بستگی دارد. تطبیق صحیح PTO با گیربکس و پمپ برای عملکرد تجهیزات کاربری اهمیت دارد.
پوسته چدنی و قطعات انتقال قدرت فولادی
پوسته چدنی وظیفه نگهداری اجزای داخلی و حفظ موقعیت مجموعه دنده، شافت و یاتاقانها را دارد. سلامت محل پیچها، سطوح اتصال و نشیمن اجزا باید پیش از نصب بررسی شود.
شافت و چرخدندههای فولادی وظیفه انتقال گشتاور را بر عهده دارند و هنگام کار در معرض بار پیچشی، فشار تماس دندهها و سایش قرار میگیرند. دندانهها، سطوح درگیر، لقی داخلی و وضعیت یاتاقانها باید از نظر آسیب کنترل شوند.
گرید فولاد، سختی سطح و نوع عملیات حرارتی این محصول از اطلاعات فعلی مشخص نیستند و نباید بدون اطلاعات فنی همان نسخه قطعی ثبت شوند.
بررسی سازگاری با گیربکس WLY 6G55
برای انتخاب صحیح، مدل و کد گیربکس را از روی پلاک آن شناسایی کنید. اگر روی گیربکس خودرو عبارت WLY 6G55 درج شده است، کد کامل، پسوند مدل و اطلاعات PTO قبلی را نیز در استعلام بنویسید.
یکسان بودن عنوان شیلر یا نام خانواده WLY 6G55، سازگاری BG45-9313A را برای تمام خودروها و نسخههای گیربکس تأیید نمیکند. تطبیق باید شامل محل نصب، آرایش پیچها، فرم دنده درگیر و مشخصات خروجی باشد.
موارد مهم برای تطبیق عبارتاند از:
• مدل و کد کامل گیربکس
• محل و سمت نصب PTO
• فرم و تعداد دندانههای درگیر
• ابعاد و نقاط اتصال به گیربکس
• نوع خروجی و اتصال پمپ
• نسبت انتقال و جهت دوران
گشتاور PTO و انتخاب پمپ هیدرولیک
ظرفیت توان و گشتاور PTO از پارامترهای اصلی انتخاب پمپ هیدرولیک هستند. حجم جابهجایی پمپ، فشار کاری مدار، دور موردنیاز، بازده و شرایط کارکرد باید مشخص شوند تا نیاز واقعی پمپ با ظرفیت مجاز PTO مقایسه شود.
عملکرد مناسب مجموعه در حالت بدون بار، تأییدکننده ظرفیت آن در فشار کاری نیست. PTO، گیربکس و اتصال خروجی باید برای شرایط کارکرد واقعی با یکدیگر هماهنگ باشند.
برای BG45-9313A، ظرفیت گشتاور و توان باید از اطلاعات فنی همین نسخه استخراج شود. انتخاب پمپ براساس اعداد یک PTO مشابه یا صرفاً نام گیربکس کافی نیست.
نسبت انتقال و دور خروجی PTO
دور خروجی به دور ورودی و نسبت انتقال PTO بستگی دارد. پیش از محاسبه دور پمپ، باید نسبت و مبنای اعلام آن در دیتاشیت همان نسخه مشخص شوند.
بدون تأیید نسبت انتقال BG45-9313A نمیتوان درباره افزایشی یا کاهشی بودن دور آن اظهار نظر قطعی کرد. دور کاری پمپ نیز باید در محدوده مجاز سازنده و متناسب با شرایط مکش و مدار هیدرولیک باشد.
خروجی PTO و اتصال پمپ
نوع خروجی باید از روی نمونه موجود یا اطلاعات فنی محصول تأیید شود. اتصالات UNI، ISO، فلنجی یا شافتی در خانوادههای مختلف PTO دیده میشوند، اما وجود آنها در این کد محصول بدون تطبیق نسخه قطعی نیست.
پیش از اتصال پمپ، نوع شافت یا هزارخار، قطر، طول درگیری، ابعاد فلنج، قطر پایلوت و آرایش پیچها بررسی شوند. شباهت ظاهری دو خروجی، سازگاری کامل آنها را تأیید نمیکند.
همچنین جهت دوران پمپ هیدرولیک باید با خروجی PTO هماهنگ باشد. هنگام اعلام راستگرد یا چپگرد بودن، سمت مشاهده باید مشخص شود. نوع فرمان و تجهیزات کنترل نیز باید با نسخه انتخابشده تطبیق داده شوند.
کاربرد بغل گیربکس شیلر HYDROAS
این رده از PTOها در سیستمهایی استفاده میشود که به انتقال توان گیربکس به تجهیزات جانبی نیاز دارند. کاربرد نهایی BG45-9313A به سازگاری نصب، ظرفیت PTO و نیاز تجهیز متصلشده وابسته است.
کاربریهای قابل بررسی شامل موارد زیر هستند:
• کمپرسی
• جرثقیل هیدرولیکی
• تجهیزات خدمات شهری
• سایر تجهیزات کاربری سازگار نصبشده روی خودرو
نکات مهم هنگام خرید بغل گیربکس شیلر
پیش از سفارش BG45-9313A، این اطلاعات را آماده کنید:
• مدل خودرو و عکس پلاک گیربکس
• کد کامل گیربکس و مشخصات محل نصب PTO
• شماره فنی و تصاویر قطعه قبلی، در صورت وجود
• نوع فرمان و تجهیزات کنترل خودرو
• نوع خروجی PTO و مشخصات ورودی پمپ
• جهت دوران موردنیاز پمپ و سمت مشاهده
• حجم جابهجایی، فشار کاری و دور مجاز پمپ
• نوع کاربری و شرایط کارکرد مجموعه
مقایسه قطعه قبلی با محصول جدید باید همراه با بررسی کد فنی و ابعاد اتصال انجام شود. انتخاب صرفاً براساس نام شیلر یا شباهت ظاهری قطعه، برای تأیید جایگزینی کافی نیست.
بررسی اولیه پس از نصب
نصب و راهاندازی باید مطابق دستورالعمل همان PTO و گیربکس انجام شود. پیش از اعمال بار کاری، کامل بودن درگیری، عملکرد فرمان، صدای غیرعادی، لرزش، نشتی روغن و افزایش غیرعادی دمای مجموعه بررسی شوند.
در صورت مشاهده ایراد، علت باید پیش از ادامه کار مشخص شود. ورود مجموعه به شرایط عملیاتی به تأیید نصب صحیح و هماهنگی PTO با پمپ نیاز دارد.
پرسشهای متداول بغل گیربکس شیلر
آیا این محصول برای تمام کامیونتهای شیلر مناسب است؟
سازگاری به مدل دقیق گیربکس، محل نصب و نسخه PTO وابسته است. صرف نام شیلر، سازگاری BG45-9313A را برای تمام خودروها تأیید نمیکند.
آیا این PTO با گیربکس WLY 6G55 سازگار است؟
این سازگاری باید با بررسی کد کامل گیربکس، محل نصب، دنده درگیر و اطلاعات فنی همان نسخه PTO تأیید شود. نام خانواده گیربکس بهتنهایی برای انتخاب قطعه کافی نیست.
جنس بغل گیربکس شیلر HYDROAS چیست؟
این محصول با پوسته چدنی و شافت و چرخدندههای فولادی معرفی شده است. گرید فولاد و نوع عملیات حرارتی باید از اطلاعات فنی همان نسخه تأیید شوند.
