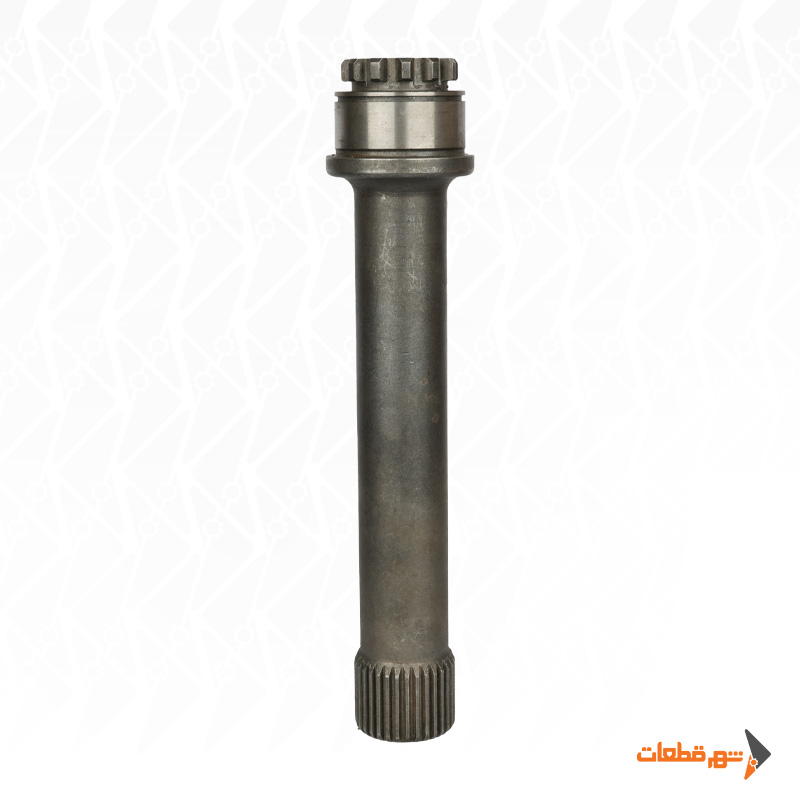

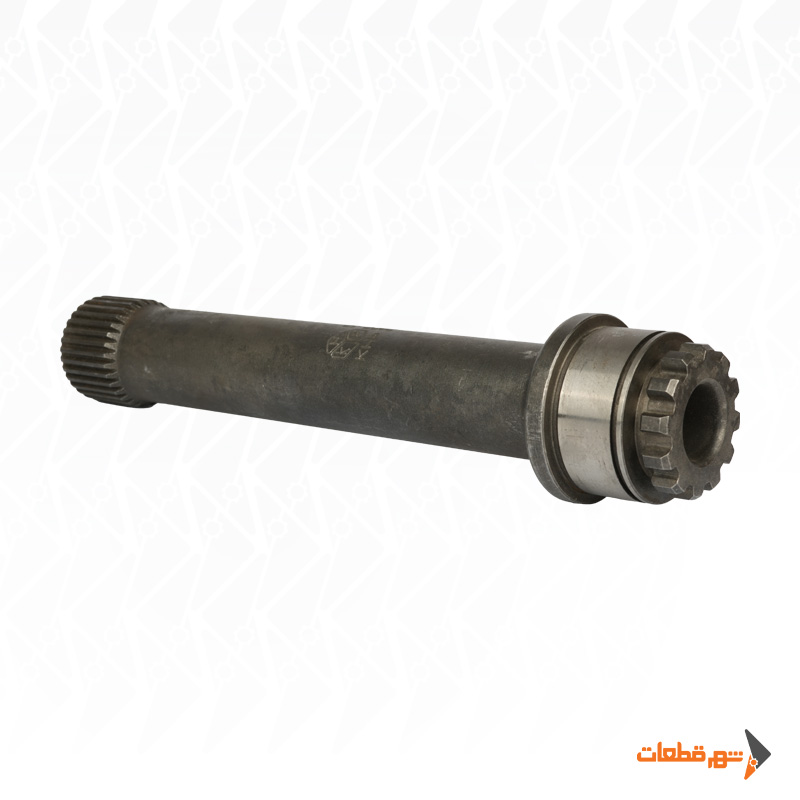

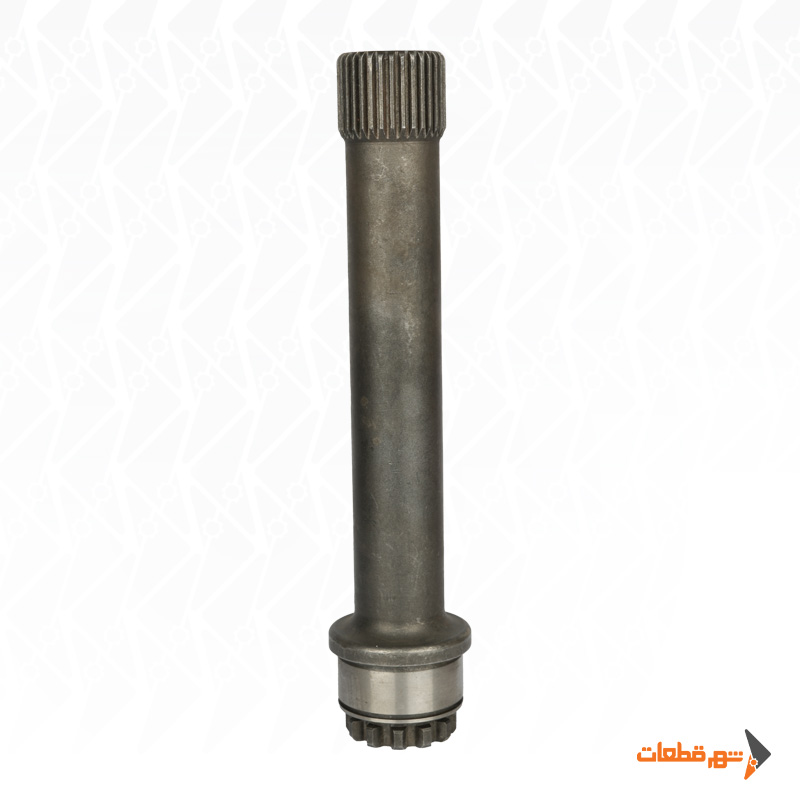

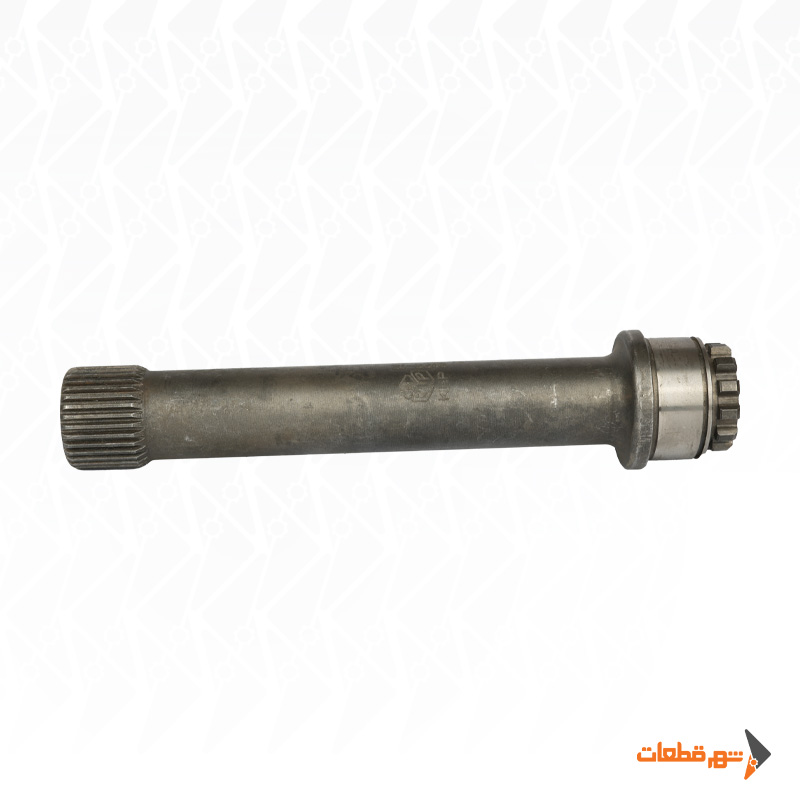

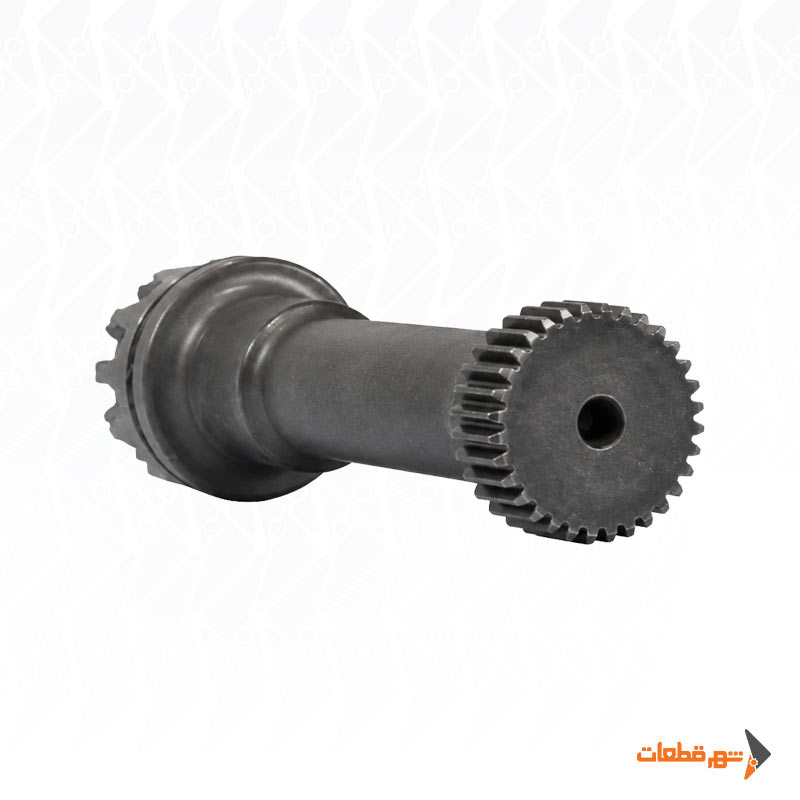

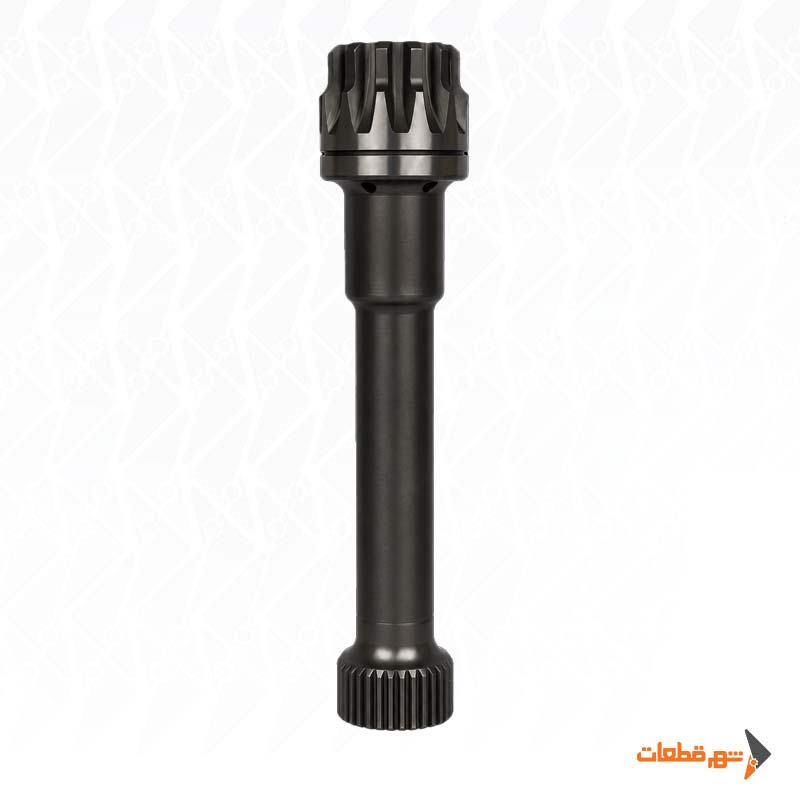

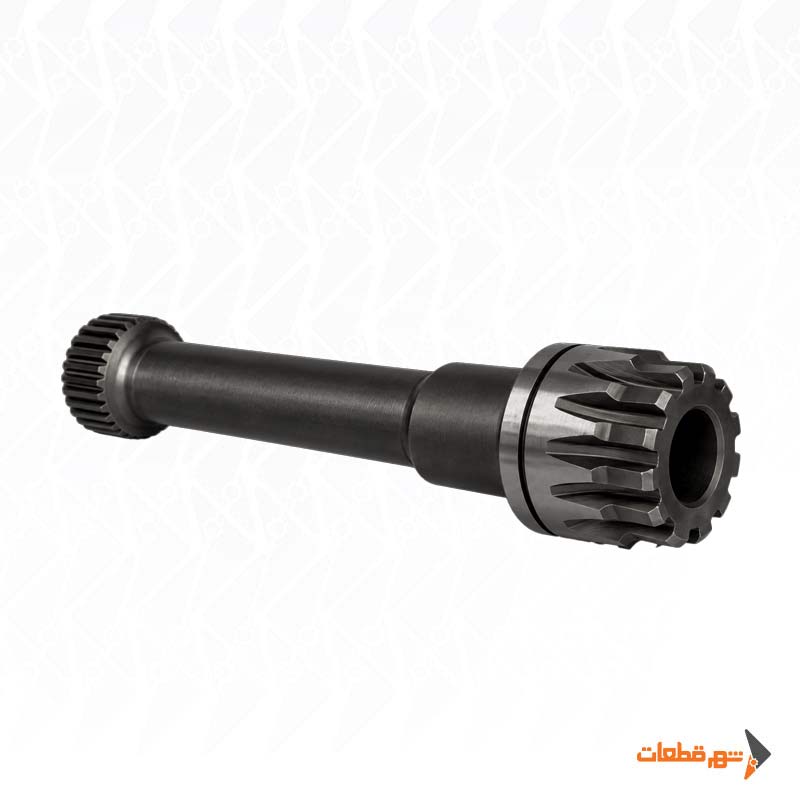

شافت PTO ولوو اتومات 12 خار یک قطعه انتقال قدرت برای استفاده در مجموعه‌های Power Take-Off گیربکس‌های اتومات Volvo I-Shift است. این شافت با ساختار اصلی فولادی و خروجی 12 خار طراحی شده و وظیفه آن انتقال حرکت دورانی و گشتاور از مجموعه PTO به پمپ، گاردان یا تجهیز جانبی متصل به سیستم است.

محصول SH13-6251A ساخت ایران بوده و برای خانواده گیربکس‌های اتومات ولوو از جمله برخی مدل‌های AT و ATO در نظر گرفته می‌شود؛ با این حال تمام گیربکس‌های I-Shift از شافت خروجی یکسان استفاده نمی‌کنند. به همین دلیل هنگام خرید شافت PTO ولوو اتومات، تعداد 12 خار باید همراه با قطر Spline، طول شافت، مدل گیربکس و نوع PTO کنترل شود.

ویژگی شاخص این Variant، ترکیب شافت فولادی + خروجی 12 خار است. این مشخصات می‌توانند برای تشخیص محصول از نمونه‌های مشابه مفید باشند، اما برای تأیید قطعی سازگاری، بررسی مجموعه PTO واقعی خودرو همچنان ضروری است.

مشخصات فنی شافت PTO ولوو اتومات

شافت PTO در گیربکس اتومات ولوو چه کاری انجام می‌دهد؟

گیربکس‌های Volvo I-Shift می‌توانند به PTOهای مختلفی مجهز شوند تا بخشی از توان مکانیکی خودرو برای تجهیزات جانبی استفاده شود. شافت PTO در این مجموعه یکی از اجزای انتقال حرکت است و گشتاور تولیدشده در Power Take-Off را به خروجی مکانیکی منتقل می‌کند.

بسته به کاربری خودرو، این توان ممکن است برای راه‌اندازی پمپ هیدرولیک کمپرسی، سیستم جرثقیل، پمپ آتش‌نشانی یا سایر تجهیزات نصب‌شده روی شاسی استفاده شود.

بنابراین شافت SH13-6251A بخشی از یک سیستم کامل انتقال قدرت است و انتخاب آن باید همراه با بررسی گیربکس و PTO انجام شود.

تفاوت PTOهای I-Shift با یکدیگر

خانواده I-Shift فقط یک مدل گیربکس یا یک نوع PTO ندارد. در گیربکس‌های Volvo می‌توان با PTOهای مختلفی مانند PTR-FL، PTR-DM و خانواده‌های PTRD روبه‌رو شد و نوع خروجی این مجموعه‌ها می‌تواند با یکدیگر متفاوت باشد.

برخی PTOها برای اتصال مستقیم پمپ طراحی شده‌اند، در حالی که در برخی مدل‌ها خروجی فلنجی یا ساختار شافتی استفاده می‌شود.

به همین دلیل عبارت «ولوو اتومات» برای انتخاب دقیق شافت کافی نیست و مدل PTO باید همراه با گیربکس شناسایی شود.

ارتباط شافت با گیربکس‌های AT و ATO

گیربکس‌های اتومات ولوو در خانواده‌های مختلف AT و ATO عرضه شده‌اند. مدل‌هایی مانند AT2412، AT2512، AT2612 یا ATO2512 تنها نمونه‌هایی از این خانواده هستند.

تفاوت در گیربکس می‌تواند روی نوع PTO، محل نصب، Ratio و ساختار خروجی تأثیر بگذارد.

در نتیجه یک شافت 12 خار مناسب یک I-Shift الزاماً روی همه گیربکس‌های اتومات ولوو قابل نصب نیست.

برای خرید SH13-6251A بهتر است شماره یا مدل گیربکس از روی پلاک Transmission بررسی شود.

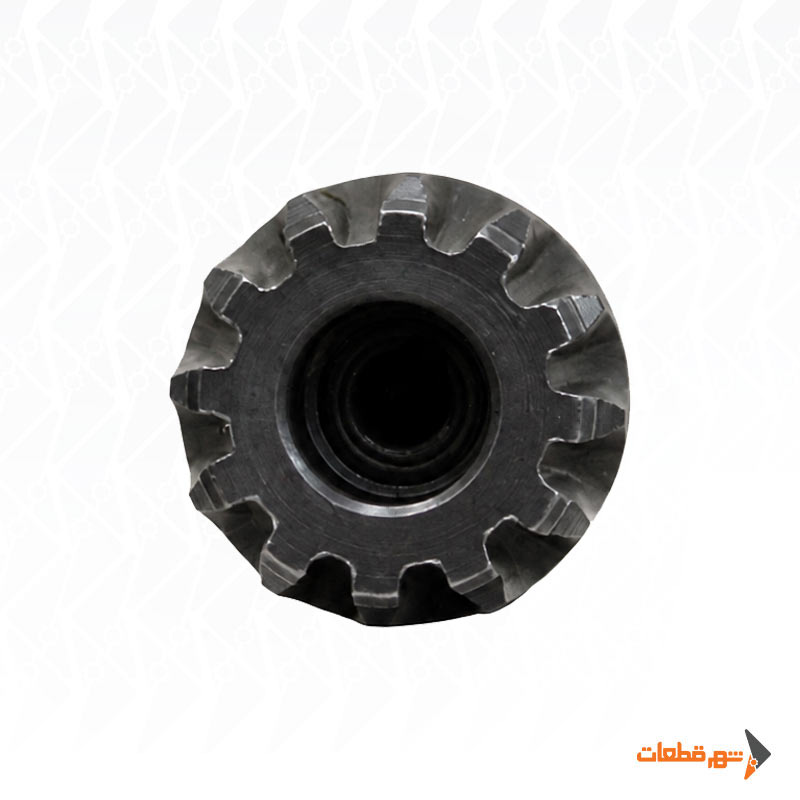

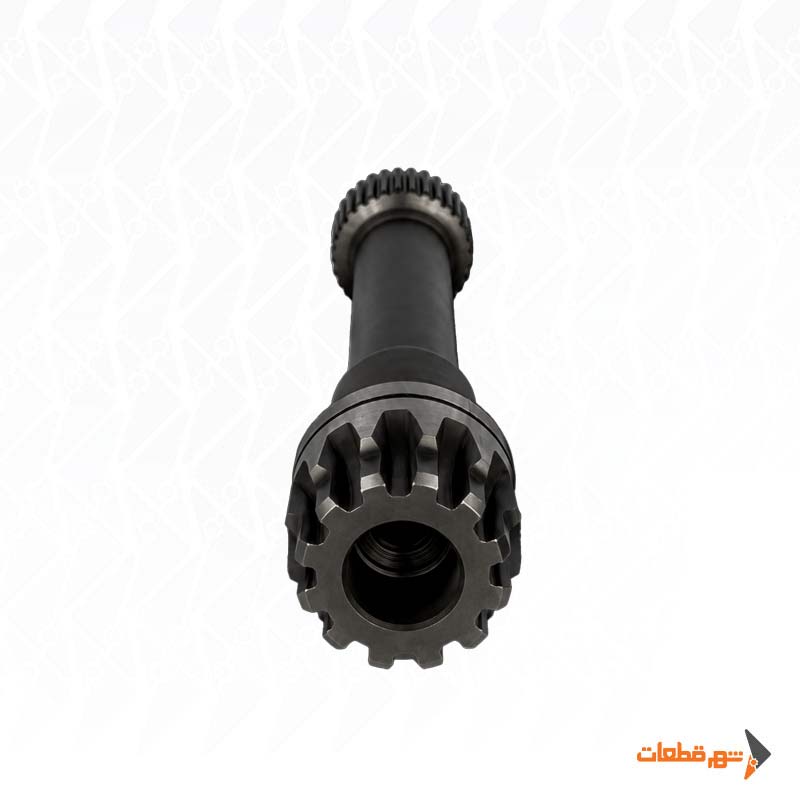

خروجی 12 خار

این محصول دارای 12 خار است و همین مشخصه یکی از راه‌های اصلی شناسایی آن محسوب می‌شود. با این حال تعداد خار تنها بخشی از مشخصات Spline است. قطر خارجی، قطر ریشه، شکل دندانه و طول درگیری نیز باید با قطعه مقابل هماهنگ باشند. دو شافت ممکن است هر دو 12 خار باشند اما از نظر قطر یا پروفیل با هم تفاوت داشته باشند. بنابراین هنگام خرید شافت PTO ولوو اتومات 12 خار، مقایسه مستقیم با نمونه قبلی اهمیت زیادی دارد.

شافت فولادی و انتقال گشتاور

جنس اصلی شافت فولاد است. این بخش باید گشتاور را میان PTO و خروجی منتقل کند و در برابر تنش پیچشی مقاومت مناسبی داشته باشد. سطوح Splined نیز باید بدون سایش شدید، لب‌پریدگی یا تغییر شکل باشند تا بار بین دندانه‌ها به‌صورت یکنواخت توزیع شود. گرید دقیق فولاد SH13-6251A تأیید نشده است و بنابراین مشخصاتی مانند CK45 یا 42CrMo نباید بدون دیتاشیت سازنده به این محصول نسبت داده شوند.

تفاوت شافت ولوو اتومات با نمونه FH معمولی

در بازار ممکن است چند شافت با عنوان Volvo FH یا 12 خار وجود داشته باشند.

اما نمونه مخصوص سیستم اتومات باید از نظر PTO و گیربکس I-Shift بررسی شود. ممکن است دو قطعه ظاهر بسیار مشابهی داشته باشند اما طول، محل درگیری یا فرم Spline متفاوتی داشته باشند.

به همین دلیل SH13-6251A باید به‌عنوان Variant مستقل از شافت‌های Volvo FH دیگر مدیریت شود.

اتصال شافت به پمپ یا گاردان

بسته به طراحی PTO، خروجی شافت می‌تواند به پمپ، کوپلینگ یا گاردان منتقل شود. اگر پمپ مستقیماً روی PTO نصب شود، هم‌راستایی و استاندارد اتصال اهمیت بیشتری پیدا می‌کند. در سیستم‌های دارای گاردان، نوع Coupling یا فلنج واسط نیز باید با شافت هماهنگ باشد. هرگونه لقی یا عدم تطابق می‌تواند باعث ایجاد ضربه در زمان انتقال Torque شود.

جهت دوران در گیربکس اتومات

جهت دوران خروجی PTO به طراحی Gear Train و مدل Power Take-Off وابسته است. در گیربکس‌های I-Shift نباید فقط از روی نام خودرو جهت دوران را مشخص کرد. این موضوع در اتصال به پمپ هیدرولیک اهمیت زیادی دارد؛ زیرا جهت اشتباه می‌تواند باعث عملکرد نامناسب یا عدم مکش پمپ شود.

در زمان نصب، جهت دوران باید با PTO و پمپ نهایی تطبیق داده شود.

RPM شافت چگونه تعیین می‌شود؟

دور خروجی به دور ورودی گیربکس و نسبت PTO بستگی دارد. از آنجا که PTOهای I-Shift می‌توانند Gear Ratioهای متفاوتی داشته باشند، یک عدد RPM عمومی برای تمام شافت‌های Volvo Automatic وجود ندارد. برای SH13-6251A نیز RPM مستقل و قطعی تأیید نشده است و باید از مشخصات همان PTO استخراج شود.

چرا Torque مجموعه PTO را به شافت نسبت نمی‌دهیم؟

در برخی کاتالوگ‌های Volvo برای PTOهای کامل I-Shift ظرفیت‌های گشتاور مشخصی اعلام شده است. این مقادیر مربوط به کل مجموعه PTO هستند و نباید مستقیماً به شافت SH13-6251A نسبت داده شوند. ظرفیت واقعی خود شافت به قطر، متریال، Spline و طراحی قطعه بستگی دارد. بنابراین تا زمانی که دیتاشیت اختصاصی شافت در دسترس نباشد، Torque به‌صورت عددی ثبت نمی‌شود.

اهمیت طول شافت

طول شافت باید با ساختار داخلی PTO مطابقت داشته باشد. اگر شافت کوتاه‌تر از مقدار طراحی باشد، درگیری هزارخار ممکن است ناقص شود. شافت بیش از حد بلند نیز می‌تواند باعث ایجاد نیروی محوری یا عدم نصب صحیح اجزا شود. بنابراین هنگام جایگزینی SH13-6251A بهتر است طول نمونه قبلی با قطعه جدید مقایسه شود.

بررسی پروفیل Spline

در هزارخار فقط تعداد دندانه اهمیت ندارد. پروفیل Spline شامل مشخصاتی مانند قطر Major، قطر Minor، ضخامت دندانه و فرم هندسی آن است. برای این محصول پروفیل دقیق تأیید نشده است، بنابراین بهترین روش بررسی، مقایسه مستقیم شافت با نمونه قبلی یا نقشه فنی PTO است.

سایش خارها و لقی خروجی

یکی از مشکلات رایج در شافت‌های PTO، سایش سطح خارهاست. اگر درگیری شافت و Coupling دچار لقی شود، هنگام Engage شدن PTO یا تغییر بار ممکن است صدای ضربه ایجاد شود. لبه‌های گردشده یا سایش نامتقارن روی 12 خار می‌تواند نشانه درگیری نامناسب یا عمر بالای مجموعه باشد. در چنین شرایطی باید هم شافت و هم قطعه مقابل بررسی شوند.

کنترل شافت قبل از نصب

قبل از نصب، شافت باید بدون تاب و ترک باشد و قسمت هزارخار نیز نباید آثار شدید سایش داشته باشد. سطوح تماس و قسمت‌های ماشین‌کاری‌شده باید سالم باشند و شافت بدون ضربه شدید وارد مجموعه شود. اگر برای نصب نیاز به اعمال نیروی غیرعادی وجود دارد، بهتر است قطر، تعداد خار و Variant دوباره بررسی شوند.

اهمیت پلاک گیربکس Volvo I-Shift

برای انتخاب دقیق شافت PTO ولوو اتومات، پلاک گیربکس یکی از بهترین منابع اطلاعاتی است. مدل گیربکس می‌تواند مشخص کند PTO مربوط به کدام خانواده است و چه نوع خروجی باید روی آن استفاده شود. این روش نسبت به انتخاب صرفاً بر اساس مدل Volvo FH یا FM دقت بیشتری دارد.

نکات مهم هنگام خرید شافت PTO ولوو اتومات

در خرید این محصول بهتر است مشخصات زیر به‌صورت هم‌زمان بررسی شوند: مدل گیربکس I-Shift، مدل PTO، تعداد 12 خار، قطر Spline و طول شافت.

اگر شافت قبلی در دسترس باشد، مقایسه فیزیکی آن با SH13-6251A احتمال خطای انتخاب را کاهش می‌دهد.

در نتیجه عبارت «ولوو اتومات 12 خار» به‌تنهایی کافی نیست و Variant کامل باید بررسی شود.

کد محصول شهر قطعات

کد داخلی این محصول SH13-6251A است.

این کد برای شناسایی کالا در سیستم شهر قطعات استفاده می‌شود و نباید به‌عنوان OEM Number ولوو معرفی شود.
